Composants disponibles pour le système de
conduits concentriques
N N º
fig.
36
(17-
24)
(19)

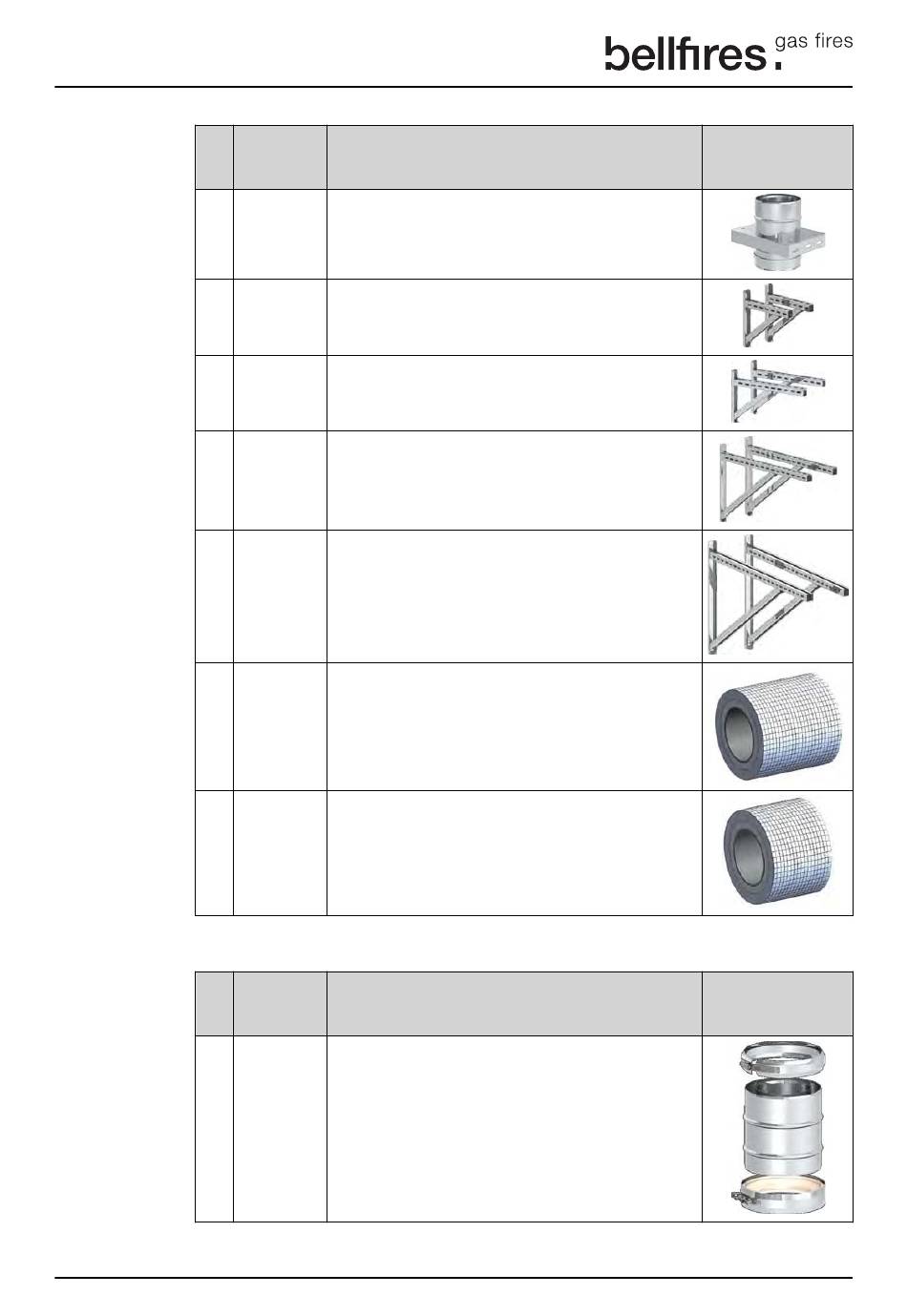

6.11 Jeremias - Système TWIN-GAS Ø130 - Ø200
Nº
fig.
68
Jeremias
Art./ Nº Description
commande
TWG07
Plaque de base /support de sol.
100-150
Support mural avec support transversal Type I : 350
mm
DW391
- Distance au mur : WA= max. 50 mm.
Support mural avec support transversal Type II : 500
mm
DW392
- Distance au mur : WA= 50 - 150 mm.
Support mural avec support transversal Type III : 750
mm
DW393
- Distance au mur : WA= 150 - 250 mm.
Support mural avec support transversal Type IV : 1030
mm
DW407
- Distance au mur : WA= 250 - 360 mm.
LUX-ECO Solin de toit d'isolation, L= Max. 500 mm (réglable).
150 Épaisseur de mur LUX-ECO. Isolation : min. 25 mm.
LUX-ECO Solin de mur d'isolation, L= Max. 360 mm (réglable).
150 Épaisseur de mur LUX-ECO. Isolation : min. 25 mm.
Jeremias
Art./ Nº Description
commande
Connexion d'appareil Bellfires / Adaptateur Bellfires
TWG1634
Ø130/200 mm → Jeremias TWIN-GAS Ø130/200 mm L
130-200
= 160 mm, incluant collier de serrage (2x).
Room divider Large 3
