10. Retirez les attaches en plastique de la Rampe
Droite (90) et la Rampe Gauche (non-illustré). Si
nécessaire, enfoncez les Écrous à Cage (38) en
place.
Demandez à une deuxième personne de tenir
lʼassemblage de la console près du Montant
Droit (78). Retirez lʼattache longue du Fil du
Montant (77) et lʼattache du fil de la console.
Branchez le Fil du Montant (77) sur le fil de la
console. Référez-vous au schéma encadré.
Les connecteurs devraient glisser facilement
lʼun dans lʼautre et sʼenclencher en place. Si
ce nʼest pas le cas, tournez un des connecteurs
et essayez de nouveau. SI LES CON-
NECTEURS NE SONT PAS BRANCHES COR-
RECTEMENT, LA CONSOLE PEUT
SʼENDOMMAGER QUAND ELLE EST AL-
LUMÉE. Ensuite, enfilez les connecteurs dans
le Montant Droit (78).
Placez lʼassemblage de la console sur le
Montant Droit (78) et le Montant Gauche (non-il-
lustré). Assurez-vous quʼaucun fil nʼest
pincé.
11. À la main, serrez deux Boulons de M8 x 25mm
(6) avec deux Rondelles Étoilées de M8 (10)
dans le Montant Gauche (73) et la Rampe
Gauche (89).
Ensuite, serrez à la main deux Boulons de M8 x
25mm (6) avec deux Rondelles Étoilées de M8
(10) dans le Montant Droit (78) et la Rampe
Droite (90). Ensuite, serrez les quatre
Boulons.
Référez-vous aux étapes 4 et 6. Serrez les
Boulons de M10 x 96mm (5).
Enfoncez le Plateau dʼAccessoires Gauche
(110) ainsi que le Plateau dʼAccessoires Droit
(111) dans la Base de la Console (88).
10
38
Attaches
en
Fil de la
Plastique
Console
77
Attache
78
Longue
11
88
89
10
10
6
11

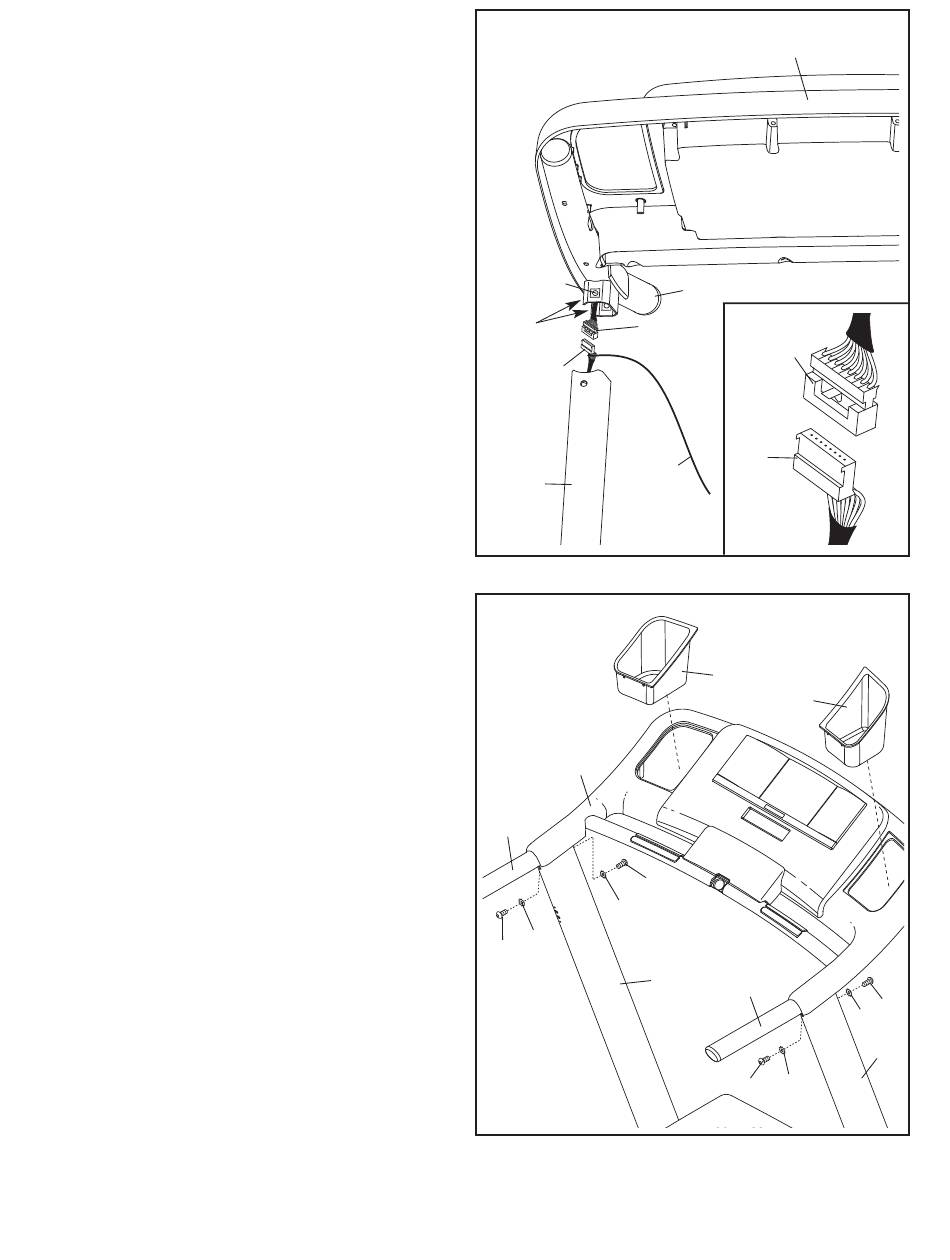

Assemblage de la Console
90
Fil de la
Console
77
110
111
6
73
90
10
6
6
10
78
