Operations

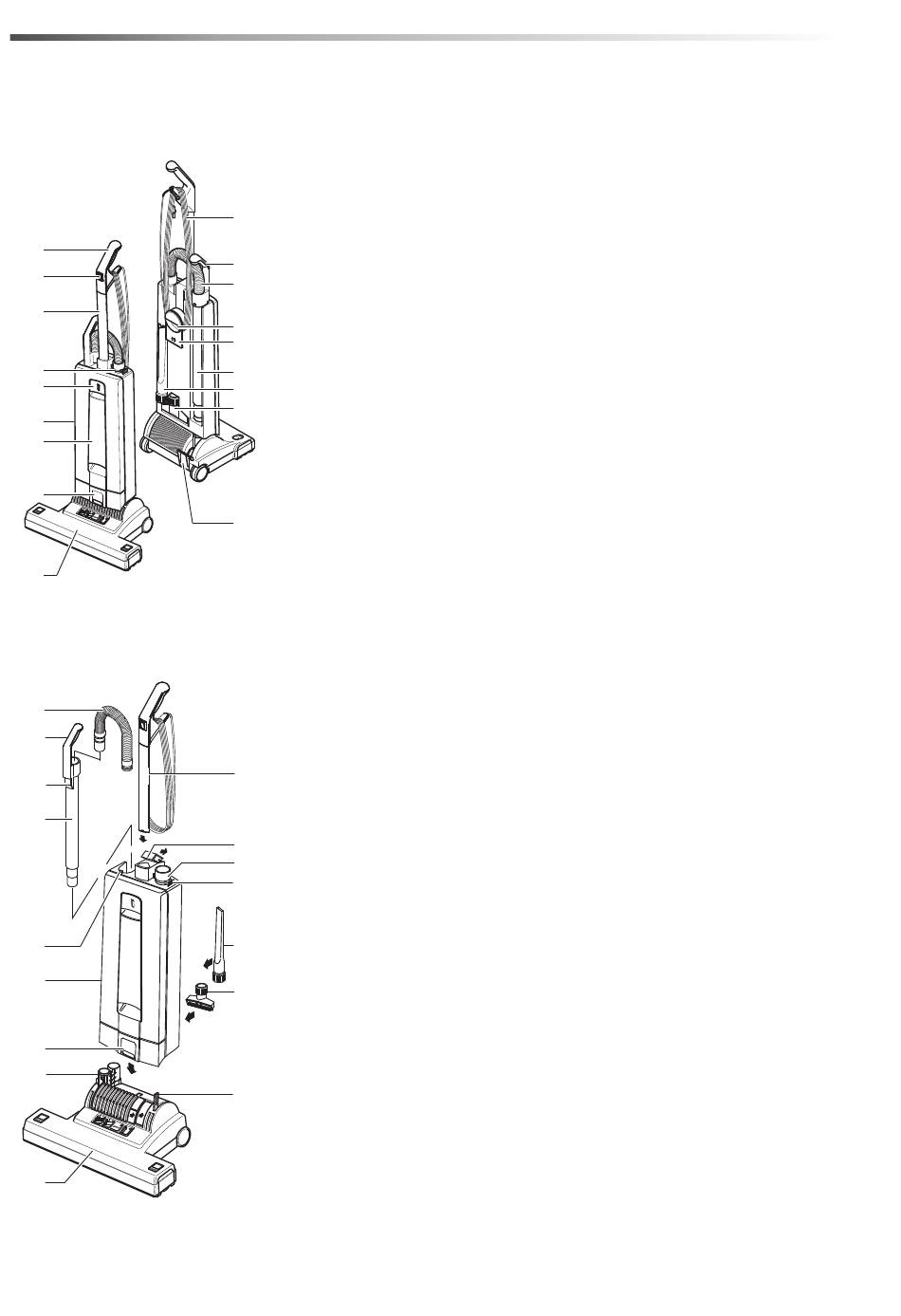

Picture 1 / Foto 1
1
2
3
4
5
6
7
8
9
Picture 2 / Foto 2
12
11
27
15
24
6
8
20
9
10
1.
Handle grip
2.
On/Off switch
3.
Handle assembly
4.
Retaining ring
5.
Cover release
6.
Dust bag housing
10
7.
Cover
8.
Housing release
11
12
9.
Brush/suction Head
10. Cable
13
14
11. Telescopic handle grip
12. Hose
15
16
13. Carrying handle
17
14. Cable hook
15. Attachment tube
16. Crevice nozzle
17. Upholstery nozzle
18
18. Foot pedal
Preparation
Place the brush/suction head on a flat
surface with the neck (20) and the support
lever (21) upright Hold the dust bag housing
vertically and place over neck and support
lever. Push firmly down so that the housing
release (8) snaps closed.
Lift the catch (22) then slot the handle
assembly Into the top of the dust bag
housing (6) and push firmly down.
3
When the handle (3) has been pushed
down as far as it will go press catch (22)
down. If the handle Is not pushed fully down
22
the machine will not work.
26
Insert attachment tube (15) into the channel
at the back of the machine. Locate the
4
handle grip (11) on the holder (24).
Push the black end of the hose into the
connecting tube (26) so that it clicks into
16
place.
Insert (16) crevice nozzle and (17) uphol-
17
stery nozzle into the recesses in the back of
the machine.
The device is ready, you can start up by
pressing the switch (2).
21
Sensor XP18 230-240V
1.
Poignée
2.
lnterrupteur
3.
Manche assemblage
4.
Clips de blocage
5.
Clapet d'ouverture du couvercle
6.
Compartiment du sac poussière
7.
Couvercle
8.
Bouton blocage de la tête
9.
Tête de brossage / aspiration
10. Câble électrique
11. Poignée du tube télescopique
12. Flexibel aspiration
13. Poignée de portage
14. Enrouleur de câble
15. Tube télescopique
16. Accessoire: Buse sifflet
17. Accessoire: Buse spéciale
meuble
18. Pedale de deblocage
Preparation
Placer la tete de brossage (9) sur le sol et
mettre !'articulation aspiration (20) et le
guide (21) en position verticale. Presenter
le bloc aspiration (6) verticalement au-
dessus et l'ajuster sur la tete de brossage.
Verifier que le poussoir de blocage (8) est
bien bloque.
Lever le levier de blocage (22) et introduire
le manche (3), refermer le levier de
blocage.
Bien verifier que le manche (3) est bien
enfonce et que le levier (22) est bien ferme.
Si le manche n'est pas positionne correcte-
ment, l'appareil ne pourra se mettre en
route.
Insérez le tube de fixation (15) dans le
canal situé à l'arrière de la machine.
Localisez la poignée (11) sur le support
(24).
Enfoncez l'extrémité noire du tuyau dans le
tube de raccordement (26) de manière à ce
qu'elle s'enclenche.
Mettre les accessoires 16 et 17 dans leur
logement AR.
L'appareil est pret, vous pouvez mettre en
route en appuyant sur l'interrupteur (2).
