BEGA 2233 Fiche D'utilisation

50.14 · Technische Änderungen vorbehalten · Technical amendments reserved · Modifications techniques réservées
Gebrauchsanweisung
Instructions for use
Fiche d'utilisation
□ 245
Anwendung

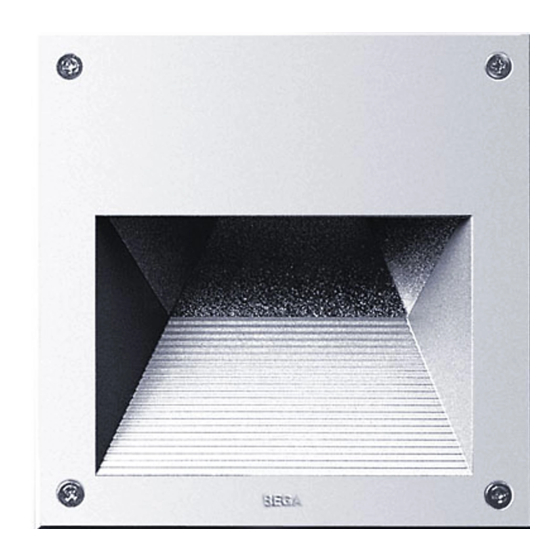

Einbauleuchte zur blendfreien Beleuchtung von
Wand-, Decken- und Bodenflächen.
Für den Einbau in Decken oder Wände.
Die asymmetrische Lichtstärkeverteilung
eignet sich besonders für die räumlich tiefe
Ausleuchtung von Plätzen, Einfahrten, Treppen
und breiten Fußwegen.
Leuchtmittel
Halogen-Metalldampflampe
HIT-CE 35 W · G 12
Osram: HCI-T 35 W /...
Philips: CDM-T 35 W
Bitte beachten Sie die Betriebshinweise der
Lampenhersteller.
Produktbeschreibung
Leuchte besteht aus Aluminiumguss,
Aluminium und Edelstahl
Sicherheitsglas klar
Silikondichtung
Reflektor aus eloxiertem Reinstaluminium
Erforderliche Einbauöffnung 230 x 230 mm
Einbautiefe 110 mm
Befestigung über vier keilförmig angebrachte,
verstellbare Krallen
Europäisches Patent EP 0 686 806
2 Leitungseinführungen zur Durchverdrahtung
der Netzanschlussleitung
bis ø 10,5 mm max. 3 x 1,5@
Anschlussklemme und
Schutzleiterklemme 2,5@
Fassung G 12
Elektronisches Vorschaltgerät (EEI=A2)
220-240 V y 50-60 Hz
Schutzklasse I
Schutzart IP 65
Staubdicht und Schutz gegen Strahlwasser
Schlagfestigkeit IK07
Schutz gegen mechanische
Schläge < 2 Joule
c – Konformitätszeichen
Gewicht: 3,4 kg
Sicherheit
Für die Installation und für den Betrieb
dieser Leuchte sind die nationalen
Sicherheitsvorschriften zu beachten.
Der Hersteller übernimmt keine Haftung für
Schäden, die durch unsachgemäßen Einsatz
oder Montage entstehen.
Werden nachträglich Änderungen an der
Leuchte vorgenommen, so gilt derjenige als
Hersteller, der diese Änderungen vornimmt.
Einbauleuchte
Recessed luminaire
Luminaire à encastrer
□ 250
Application
Recessed luminaire for glare-free illumination of
wall, ceiling and floor surfaces.
For installation in ceilings or walls.
The asymmetrical light distribution is especially
suitable for a spatial deep illumination of
squares, gateways, stairs and wide walkways.
Lamp
Metal halide discharge lamp
HIT-CE 35 W · G 12
3700 lm Osram: HCI-T 35 W /...
3150 lm Philips: CDM-T 35 W
Please note the lamp manufacturers' operating
instructions.
Product description
Luminaire made of aluminium alloy, aluminium
and stainless steel
Clear safety glass
Silicone gasket
Reflector made of anodised pure aluminium
Required recessed opening 230 x 230 mm
Recessed depth 110 mm
Fixing is achieved by using four adjustable
wedge-shaped claws
European patent EP 0 686 806
2 cable entries for through-wiring of mains
supply cable up to ø 10.5 mm
max. 3 x 1.5@
Connecting terminal and
earth conductor terminal 2.5@
Lampholder G 12
Electronic ballast (EEI=A2)
220-240 V y 50-60 Hz
Safety class I
Protection class IP 65
Dust tight and protection against water jets
Impact strength IK07
Protection against mechanical
impacts < 2 joule
c – Conformity mark
Weight: 3.4 kg
Safety indices
The installation and operation of this luminaire
are subject to national safety regulations.
The manufacturer is then discharged from
liability when damage is caused by improper
use or installation.
If any luminaire is subsequently modified, the
persons responsible for the modification shall
be considered as manufacturer.
BEGA Lichttechnische Spezialfabrik
Hennenbusch · D - 58708 Menden
IP 65
Utilisation
Luminaire à encastrer pour l'éclairage sans
éblouissement de murs, plafonds et de sols.
Pour l'encastrement dans les murs ou
les plafonds.
La répartition lumineuse asymétrique est
particulièrement appropriée pour un éclairage
extensif de places, de voies d'accès,
d'escaliers et de chemins larges.
Lampe
Lampe aux halogénures métalliques
HIT-CE 35 W · G 12
3700 lm Osram: HCI-T 35 W /...
3150 lm Philips: CDM-T 35 W
Veuillez respecter les instructions des fabricants
de lampes.
Description du produit
Luminaire fabriqué en fonderie d'aluminium,
aluminium et acier inoxydable
Verre de sécurité clair
Joint silicone
Réflecteur en aluminium pur anodisé
Réservation nécessaire 230 x 230 mm
Profondeur d'encastrement 110 mm
La fixation s'effectue par quatre griffes
réglables en forme de clavette
Brevet européen EP 0 686 806
2 entrées de câble pour branchement en
dérivation d'un câble de raccordement
jusqu'à ø 10,5 mm max. 3 x 1,5@
Bornier et borne de mise à la terre 2,5@
Douille G 12
Ballast électronique (EEI=A2)
220-240 V y 50-60 Hz
Classe de protection I
Degré de protection IP 65
Etanche à la poussière et protégé contre les
jets d'eau
Résistance aux chocs mécaniques IK07
Protection contre les chocs
méchaniques < 2 joule
c – Sigle de conformité
Poids: 3,4 kg
Sécurité
Pour l'installation et l'utilisation de ce luminaire,
respecter les normes de sécurité nationales.
Le fabricant décline toute responsabilité
résultant d'une mise en œuvre ou d'une
installation inappropriée du produit.
Toutes les modifications apportées au luminaire
se feront sous la responsabilité exclusive de
celui qui les effectuera.
!
2233
100 7
110
3700 lm
3150 lm
