1. O Áudio de alta definição suporta Sensor de Adaptador, mas o fio do painel no chassi
deverá suportar HDA para funcionar corretamente. Por favor, siga as instruções no
nosso manual e no manual do chassi para instalar o seu sistema.
2. Se utilizar um painel de áudio AC'97, instale-o no terminal de áudio do painel frontal
de acordo com os passos abaixo:
A. Ligue Mic_IN (MIC) a MIC2_L.
B. Conecte o Audio_R (RIN) a OUT2_R e Audio_L (LIN) a OUT2_L.
C. Conecte a ligação Terra (GND) à Terra (GND).
D. MIC_RET e OUT_RET destinam-se apenas ao painel de áudio HD. Você não precisa
ligá-los ao painel de áudio AC'97.
E. Para ativar o microfone frontal, vá à guia "Microfone Frontal" no painel de controle
Realtek e ajuste o "Volume de gravação".

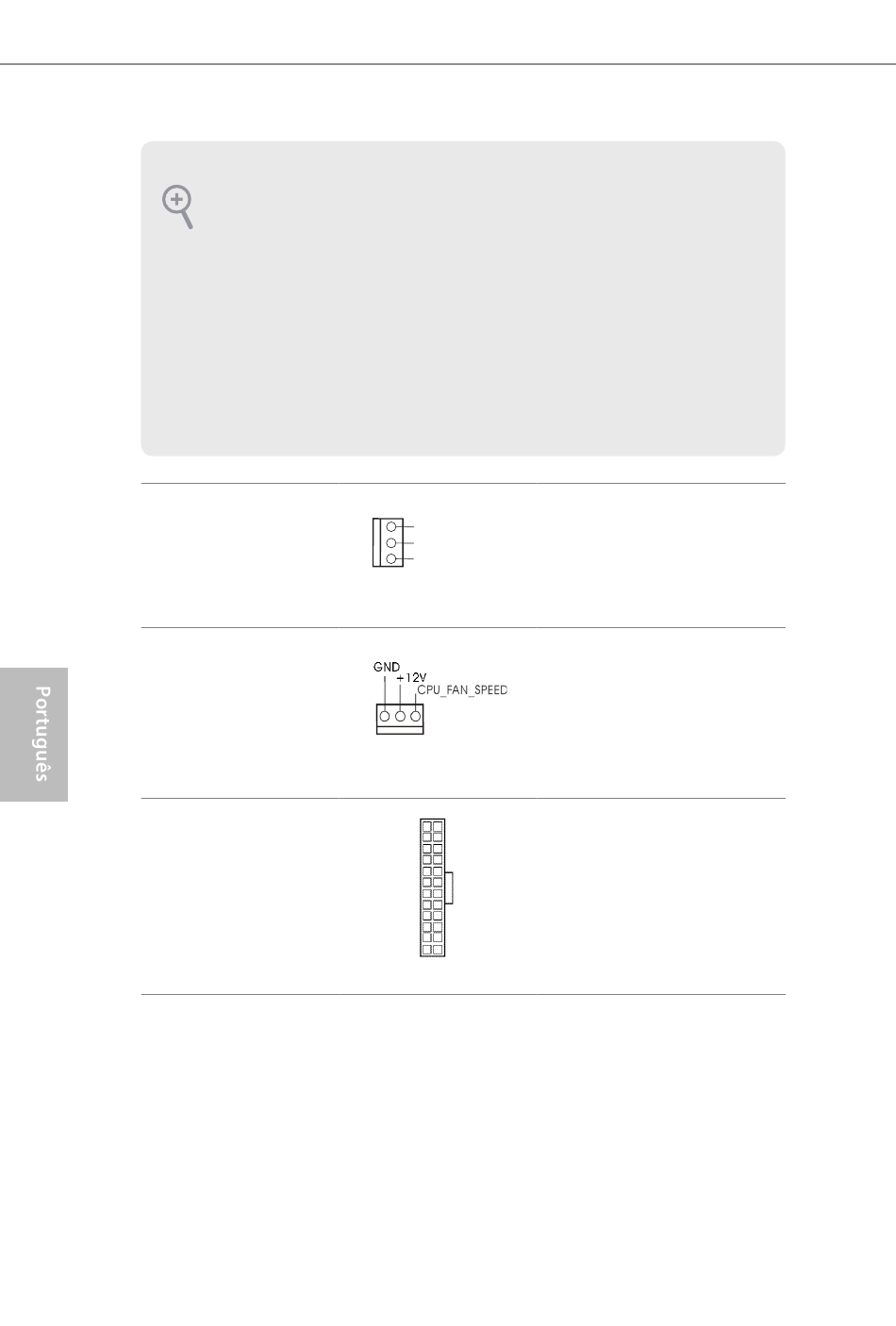

Conector do ventilador do
chassi
(CHA_FAN1 de 3 pinos)
(ver p.1, N.º 6)
Conector da Ventoinha da
CPU
(CPU_FAN1 de 3 pinos)
(ver p.1, N.º 1)
Conector de alimentação
ATX
(ATXPWR1 de 24 pinos)
(ver p.1, N.º 2)
70
Ligue o cabo do ventilador
GND
aos conectores do ventilador e
+12V
CHA_FAN_SPEED
corresponda o cabo preto com o
pino de ligação à terra.
Ligue o cabo do ventilador
da CPU aos conectores do
ventilador e corresponda o cabo
preto com o pino de ligação à
terra.
12 24
Esta placa-mãe inclui um
conector de alimentação ATX
de 24 pinos. Para utilizar uma
fonte de alimentação ATX de 20
pinos, introduza-a no Pino 1 e
1 13
Pino 13.
