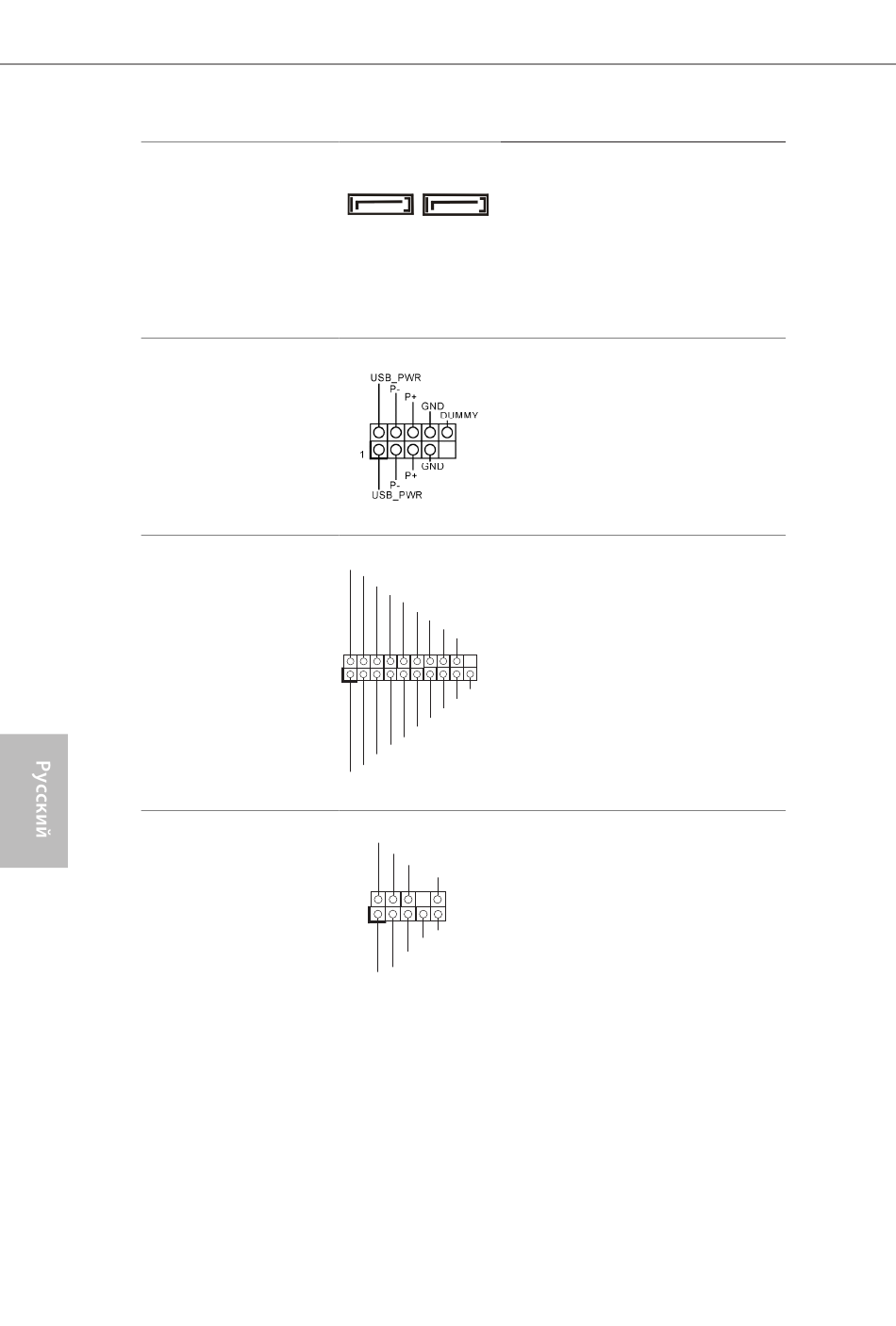

Разъемы Serial ATA3
(SATA3_1:
см. стр.1, № 12)
(SATA3_2:
см. стр.1, № 13)
Колодки USB 2.0
(9-контактная, USB2_3)
(см. стр. 1, № 11)
(9-контактная, USB4_5)
(см. стр. 1, № 9)
Колодки USB 3.2 Gen1
(19-контактная,
USB3_1_2)
(см. стр. 1, № 10)
Аудиоколодка передней
панели
(9 контактов, HD_
AUDIO1)
(см. стр. 1, № 14)
60
SATA3_2 SATA3_1
IntA_P_D+
IntA_P_D-
GND
IntA_P_SSTX+
IntA_P_SSTX-
GND
IntA_P_SSRX+
IntA_P_SSRX-
Vbus
1
Vbus
IntA_P_SSRX-
IntA_P_SSRX+
GND
IntA_P_SSTX-
IntA_P_SSTX+
GND
IntA_P_D-
IntA_P_D+
ID
GND
PRESENCE#
MIC_RET
OUT_RET
1
OUT2_L
J_SENSE
OUT2_R
MIC2_R
MIC2_L
Эти два разъема SATA3
предназначены для подключения
кабелей SATA внутренних
запоминающих устройств для
передачи данных со скоростью до
6,0 Гбит/с.
На материнской плате имеется две
колодки. Каждая колодка USB 2.0
поддерживает два порта.
На материнской плате имеется
одна колодка. Эта колодка USB 3.2
Gen1 поддерживает два порта.
Эта колодка предназначена для
подключения аудиоустройств к
передней аудиопанели.
