ASROCK J4125B-ITX Mode D'emploi page 26

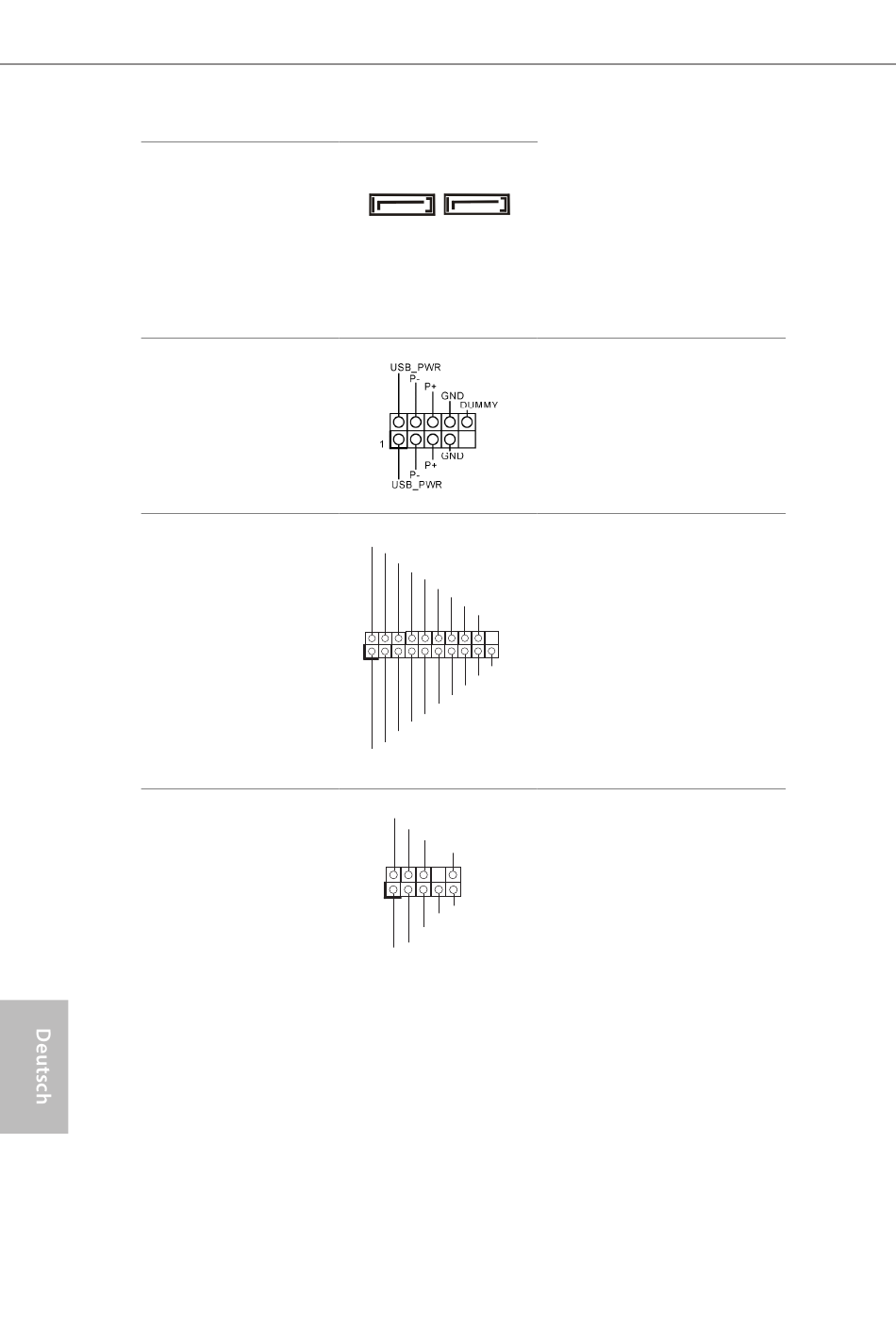

Serial-ATA-III-
Anschlüsse
(SATA3_1:
siehe S. 1, Nr. 12)
(SATA3_2:
siehe S. 1, Nr. 13)
USB 2.0-Stiftleisten
(9-polig, USB2_3)
(siehe S. 1, Nr. 11)
(9-polig, USB4_5)
(siehe S. 1, Nr. 9)
USB 3.2 Gen1-Stiftleiste
(19-polig, USB3_1_2)
(siehe S. 1, Nr. 10)
Audiostiftleiste
(Frontblende)
(9-polig, HD_AUDIO1)
(siehe S. 1, Nr. 14)
24
SATA3_2 SATA3_1
IntA_P_D+
IntA_P_D-
GND
IntA_P_SSTX+
IntA_P_SSTX-
GND
IntA_P_SSRX+
IntA_P_SSRX-
Vbus
1
Vbus
IntA_P_SSRX-
IntA_P_SSRX+
GND
IntA_P_SSTX-
IntA_P_SSTX+
GND
IntA_P_D-
IntA_P_D+
ID
GND
PRESENCE#
MIC_RET
OUT_RET
1
OUT2_L
J_SENSE
OUT2_R
MIC2_R
MIC2_L
Diese beiden SATA-III-
Anschlüsse unterstützen
SATA-Datenkabel für interne
Speichergeräte mit einer Datenü
bertragungsgeschwindigkeit bis
6,0 Gb/s.
Es gibt zwei Stiftleisten an
diesem Motherboard. Jede USB
2.0-Stiftleiste kann zwei Ports
unterstützen.
Es gibt eine Stiftleiste an diesem
Motherboard. Diese USB-3.2-
Gen1-Stiftleiste kann zwei Ports
unterstützen.
Diese Stiftleiste dient dem
Anschließen von Audiogeräten
an der Frontblende.
