ASROCK J4125B-ITX Mode D'emploi page 35

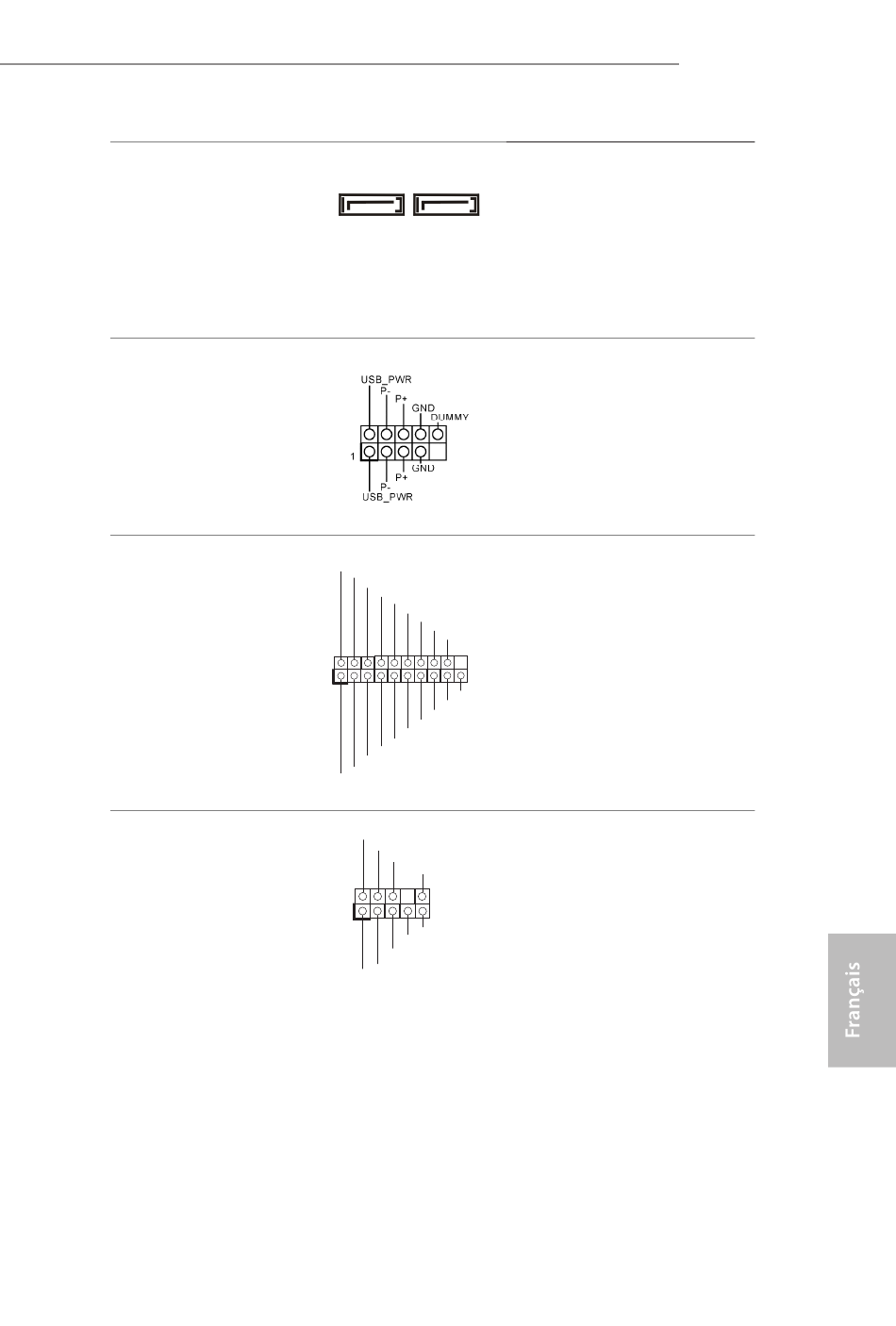

Connecteurs Serial ATA3
(SATA3_1:
voir p.1, No. 12)
(SATA3_2:
voir p.1, No. 13)
Embases USB 2.0
(USB2_3 à 9 broches)
(voir p.1, No. 11)
(USB4_5 à 9 broches)
(voir p.1, No. 9)
Embase USB 3.2 Gen1
(USB3_1_2 19 broches)
(voir p.1, No. 10)
Embase audio du panneau
frontal
(HD_AUDIO1 à 9
broches)
(voir p.1, No. 14)
SATA3_2 SATA3_1
IntA_P_D+
IntA_P_D-
GND
IntA_P_SSTX+
IntA_P_SSTX-
GND
IntA_P_SSRX+
IntA_P_SSRX-
Vbus
1
Vbus
IntA_P_SSRX-
IntA_P_SSRX+
GND
IntA_P_SSTX-
IntA_P_SSTX+
GND
IntA_P_D-
IntA_P_D+
ID
GND
PRESENCE#
MIC_RET
OUT_RET
1
OUT2_L
J_SENSE
OUT2_R
MIC2_R
MIC2_L
Ces deux connecteurs SATA3
prennent en charge les câbles
de données SATA pour les
périphériques internes de
stockage avec des taux de transfert
de données allant jusqu'à 6.0 Go/s.
Cette carte mère comprend
deux connecteurs. Chaque
embase USB 2.0 peut prendre
en charge deux ports.
Cette carte mère comprend
un connecteur. Cette embase
USB 3.2 Gen1 peut prendre en
charge deux ports.
Cette embase sert au
branchement des appareils
audio au panneau audio frontal.
J4125B-ITX
J4025B-ITX
33
