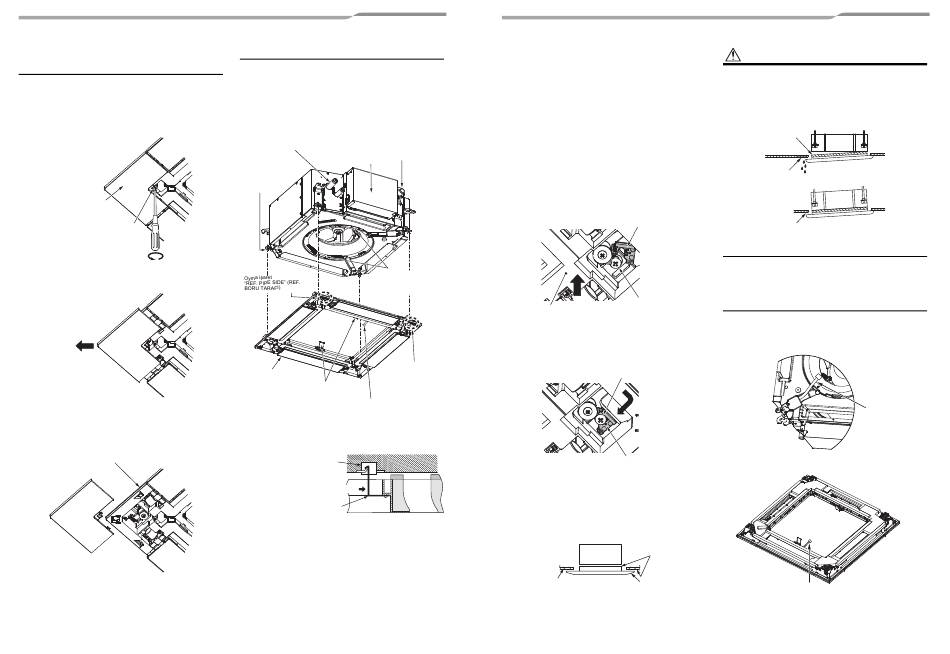

 Ayarlama köşesinin kapağını
çıkarma
1
Ayarlama köşesi kapağındaki sabitleme
vidalarını gevşetin.
2
Ayarlama köşesinin kapağını ok işareti (1)
yönünde kaydırın ve çıkarın. (Şekil 1)
Ayarlama köşesi
kapağı
Vidalayın
(1)
Tavan paneli
(Şekil 1)
5-Türkçe
 Tavan panelinin kurulumu
1
Tavan panelinin iki geçici askı kancasını iç
ünitedeki kare deliklere takın. (Şek. 2, Şek. 3)
• Tavan paneli iç üniteyle yönce aynı şekilde
hizalanır. Panjur motoru konektörünün giriş/
çıkış kablolarının Elektrikli kumanda kutusu
tarafından olduğunu kontrol edin.
Soğutucu madde
borusu
Drenaj borusu
köşesi
Elektrik kumanda kutusu
Panele
sabitlenmiş vida
Geçici kanca asma
parçasını asma
bölümü
Oyma işaret
"DRAIN SIDE"
Tavan paneli
(BOŞALTMA TARAFI)
Geçici asma
kancası
Panjur motoru
konektörü
(Şekil 2)
Bir iç ünitenin kare deliği
Çıkarmak için bastırın
Geçici asma kancası
(Şekil 3)
• Tavan panelini çıkarırken bir yandan paneli
desteklerken geçici askı kancalarını dışarıya
doğru itin.
– 39 –
2
Bir paneldeki çerçevenin köşesini kaldırıp
panele sabitlenmiş parçayı (braket)
kaydırarak panele sabitlenmiş vida başının
braketin altına gelmesini sağlayın. Aynı
işlemi tüm dört köşe için gerçekleştirin.
(Şekil 4)
• Panele sabitlenmiş vidalar sevkiyattan önce iç
üniteye bağlanmıştır.
• Panele sabitlenmiş vidayı gevşettikten sonra
braketi kaydırarak braketin vida başının üzerine
kolayca kancalanmasını sağlayın. Braketi
kaydırdıktan sonra panele sabitlenmiş vidayı
yeniden sıkın.
* Panele sabitlenmiş vidanın çıkarılmasına
gerek yoktur.
Panele sabitlenmiş parça (braket)
Panele sabitlenmiş vida
Bir paneldeki
çerçeve
Braketi kaydırarak vida
başının braketin altına
gelmesini sağlayın.
Panele sabitlenmiş parça (braket)
(Şekil 4)
3
İç ünite ile tavan paneli arasında veya tavan
paneli ile tavan yüzeyi arasında boşluk
olmadığından emin olun. (Şekil 5)
İç ünite
Tavan yüzeyi
Tavan paneli
(Şekil 5)
DİKKAT
• Vidalar yeterince sıkılmazsa aşağıdaki şekilde
gösterildiği gibi sorunlarla karşılaşılabilir.
• Tavan yüzeyi ve tavan paneli arasında boşluk olduğu
tespit edilirse vidalar tam olarak sıkıştırılmış olsa bile
iç ünitenin yüksekliğini yeniden ayarlayın.
Hava kaçağı
Tavandan hava
kaçağı
Çiy oluşması / su sızıntısı
Toz oluşması
Boşluk kalmayacak şekilde ayarlayın.
(Şekil 6)
 Tavan panelinin kablo
bağlantısı
Panjur motoru konektörünü tavan paneli tarafına
ve panjur motoru konektörünü iç ünite tarafının
üzerine bağlayın. (Fig.7)
Boşluk yok
Panjur motoru konektörü
(Şekil 7)
Panjur motoru
konektörü
(İç ünite)
