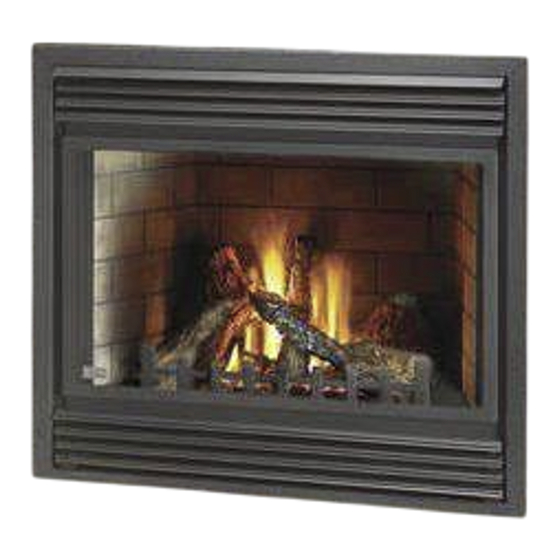

- Page 1 W415-0484 / 04.12.06 W415-0484 / 04.12.06...
-
Page 2: Avertissements Et Consignes De Sécurité
AVERTISSEMENTS & CONSIGNES DE SÉCURITÉ QUE FAIRE SI VOUS DÉTECTEZ UNE ODEUR DE GAZ W415-0484 / 04.12.06... -
Page 3: Table Des Matières
TABLE des MATIÈRES P. 2-5 INTRODUCTION Disposition des bûches/braises incandescentes Braises de charbon de bois Avertissements et consignes de sécurité Morceaux de charbon Garantie Mise en place du logo Instructions générales INSTALLATION DE LA SOUFFLERIE Information générale Soins de la vitre et des pièces plaquées OPTIONNELLE 6 - 13 ÉVACUATION INSTALLATION DE L'ENSEMBLE... - Page 4 TOUTES LES SPÉCIFICATIONS ET LES CONCEPTIONS SONT SUJETTES À MODIFICATIONS SANS PRÉAVIS EN RAISON DES AMÉLIORATIONS CONSTANTES APPORTÉES AU PRODUIT. NAPOLEON® EST UNE MARQUE DE COMMERCE DÉPOSÉE DE WOLF STEEL LTÉE. BREVETS U.S. 5.303.693.801 - CAN. 2.073.411, 2.082.915. © WOLF STEEL LTÉE.
-
Page 5: Instructions Générales
La pression minimale d'alimentation en gaz est de 4,5 pouces INSTRUCTIONS GÉNÉRALES de colonne d'eau pour le gaz naturel et 11 pouces de colonne CE FOYER AU GAZ DEVRAIT ÊTRE INSTALLÉ ET d'eau pour le propane. La pression maximale d'alimentation en gaz est de 7 pouces de colonne d'eau pour le gaz naturel et 13 ENTRETENU PAR UN INSTALLATEUR QUALIFIÉ... -
Page 6: Évacuation
FIGURE 1 ENTRÉE DU GAZ ENTRÉE ÉLECTRIQUE CÔTÉ GAUCHE ÉVACUATION horizontalement ou trois verticalement (excluant les LONGUEURS DES CONDUITS D'ÉVACUATION raccordements au foyer et à la section de terminaison). Pour une performance optimale du foyer et une apparence Utilisez uniquement des composants d'évacuation Wolf Steel, optimale des flammes, gardez la longueur des évents Simpson Duravent, Selkirk Direct Temp ou American Metal... -
Page 7: Emplacements De La Terminaison
EMPLACEMENTS DE LA TERMINAISON FIGURE 2 INSTALLATION CANADA É.-U. 12 POUCES 12 POUCES Dégagement au-dessus du sol, d’une véranda, d’une terrasse en bois ou d’un balcon. 12 POUCES 9 POUCES Dégagement des fenêtres ou des portes qui ouvrent. 12 POUCES* 12 POUCES* Dégagement des fenêtres fermées en permanence. -
Page 8: Installations Typiques D'évents
INSTALLATIONS TYPIQUES D'ÉVENTS NOTE : Lorsque l'évacuation se ter mine ver ti- calement, vous devez installer la plaque de 16" restriction W500-0205. Référez-vous à "Étranglements des évents verticaux". FIGURES 3 a-c 40 PI 3 PI 12" MINIMUM DU NIVEAU DU SOL * Lorsque l'évacuation se termine horizontalement sans course verticale, assurez-vous que la pente des conduits d'évent ne soit pas descendante. -
Page 9: Charte D'application Des Évacuations
CHARTE D'APPLICATION DES ÉVACUATIONS TERMINAISON TERMINAISON TERMINAISON TERMINAISON TERMINAISON TERMINAISON TERMINAISON TERMINAISON TERMINAISON TERMINAISON VERTICALE TICALE TICALE TICALE TICALE HORIZONT HORIZONT HORIZONT HORIZONT HORIZONTALE La course La course La course La course La course La course La course La course La course La course La course... -
Page 10: Valeur Du Coude En Longueur D'évent
LÉGENDE VALEUR DU COUDE EN LONGUEUR D'ÉVENT Les symboles suivants sont utilisés dans le calcul et les pieds pouces exemples d'évacuation : 1° 0,03 > - plus grand que 15° 0,45 > - plus grand ou égal à 30° 11,0 <... - Page 11 TERMINAISON HORIZONTALE Exemple 2 : Lorsque (H ) > (V Configuration d'évacuation simple (un coude de 45° et de 90° seulement). 90° 90° Consultez le graphique pour FIGURE 8 FIGURE 7 déterminer la course verticale 45° nécessaire V par rapport à la course horizontale requise H 90°...
-
Page 12: Terminaison Verticale
TERMINAISON VERTICALE Lorsque (H ) < (V Exemple 3 : Configurations d'évacuation simples. FIGURE 9 FIGURE 10 90° 90° 45° 45° 90° Consultez le graphique pour déterminer la course verticale nécessaire V par rapport à la course horizontale requise = 5 pi = 10 pi = 5 + 10 = 15 pi = 3 pi... - Page 13 TERMINAISON VERTICALE Lorsque (H ) > (V = 1 pi Configurations d'évacuation simples. = 1,5 pi = 1 + 1,5 = 2,5 pi = 6 pi FIGURE 11 = 2 pi = 6 + 2 = 8 pi = 0,03 (un coude 45º + trois coudes 90º - 135º) = 0,03 (45 + 90 + 90 + 90 - 135) = 5,4 pi = 8 + 5,4 = 13,4 pi = 13,4 + 2,5 = 15,9 pi...
-
Page 14: Installation Protection Du Mur Et Du Plafond
INSTALLATION PROTECTION DU MUR ET DU PLAFOND AFIN D'ASSURER UNE OPÉRATION SÉCURITAIRE ET INSTALLATION VERTICALE ADÉQUATE DU FOYER, VOUS DEVEZ OBSERVER LES INSTRUCTIONS D'ÉVACUATION À LA LETTRE. Cette configuration s'applique lorsque NOTE : Un dégagement aux matériaux FIGURE 16 l'évacuation se fait à combustibles de 2"... -
Page 15: Utilisation De Composants Flexibles D'évacuation
UTILISATION DE COMPOSANTS FLEXIBLES D'ÉVACUATION Afin d'assurer une opération sécuritaire et adéquate N'utilisez que les ensembles certifiés de gaines flexi- bles en aluminium portant l'inscription : du foyer, vous devez observer les instructions d'évacuation à la lettre. Tous les joints des conduits intérieurs et extérieurs peuvent être scellés avec du scellant de silicone rouge à... -
Page 16: Raccordement Des Évents Au Foyer
7. Appliquez un généreux joint de calfeutrage à l’épreuve de l’eau FIGURE 22 5. Enlevez les clous des bardeaux sur le à 2” au-dessus du solin. Note : Conservez un espace minimal dessus et les côtés de la cheminée. Placez de 2”... -
Page 17: Étranglements Des Évents Verticaux
INSTALLATION DE LA TERMINAISON VERTICALE ÉTRANGLEMENT DES ÉVENTS VERTICAUX Mettez le foyer en place. FIGURE 28 Fixez le support de toit au toit à l’aide des vis fournies. support de toit est optionnel. Dans ce cas, l’évent doit être HAUT DE LA CHAMBRE supporté... -
Page 18: Installation Dans Une Maison Mobile
B36DF 5. Vérifiez pour des fuites de gaz en appliquant une solu- tion d'eau savonneuse. N'utilisez pas une flamme nue. FIGURE 31a-d Ne raccordez pas l'interrupteur mural, le thermostat ou la soupape de gaz à l'alimentation électrique (110 volts). Purgez toutes les conduites de gaz avec la porte vitrée ouverte. -
Page 19: Installation Des Supports De Fixation
INSTALLATION DES SUPPORTS DE FIXATION FIGURES 33a-c CADRE DU 1) Fixez les supports de fixation à l'aide CAISSON des deux vis auto-perceuses fournies dans les trous appropriés du cadre SUPPORT extérieur du caisson. DE FIXATION S'il n'y a pas de trous au cadre extérieur du caisson, suivez les instructions FENTE suivantes :... -
Page 20: Finitions
FINITIONS OUVERTURE ET FERMETURE DE LA PORTE INSTALLATION DES PERSIENNES L36 Les persiennes supérieures doivent être enlevées pour ouvrir FIGURE 36 a-c et fermer la porte. Ouvrez la porte de contrôle de la soupape pour avoir accès au loquet inférieur de la porte. Déverrouillez les loquets supérieur et inférieur situés du côté... -
Page 21: Braises De Charbon De Bois
DISPOSITION DES BÛCHES Placez le bas de la bûche transversale gauche (#4) sur la tige de positionnement, du côté gauche du support à bûches. Le Les bûches PHAZER et les braises incandescentes, haut de la bûche est placé dans la rainure sur la bûche arrière. exclusives aux Foyers Napoléon, créent un effet incandescent réaliste et unique qui est différent dans chaque installation. -
Page 22: Installation De La Soufflerie Optionnelle
INSTALLATION DE LA SOUFFLERIE OPTIONNELLE L’INSTALLATION Reliez les raccords des DOIT ÊTRE fils noir et blanc au FAITE PAR UN thermodisque et fixez le INSTALLATEUR support du thermodisque à Q U A L I F I É , l'appareil, à gauche au bas r a c c o r d é... -
Page 23: Installation De L'ensemble Optionnel De Deux Souffleries/ Contrôle Thermostatique Optionnel Gd36
INSTALLATION DE L'ENSEMBLE OPTIONNEL DE DEUX SOUFFLERIES L'INSTALLATION DOIT ÊTRE FAITE Si le foyer n'était pas muni d'une soufflerie auparavant : INSTALLATEUR QUALIFIÉ, raccordée électriquement et acheminez un fil électrique de 60 Hz à deux brins et mis à mise à la terre conformément aux codes locaux. En la terre, jusqu'à... -
Page 24: Fonctionnement/Entretien
FONCTIONNEMENT/ENTRETIEN INSTRUCTIONS DE FONCTIONNEMENT Après de longues périodes sans utiliser le foyer, comme à la suite de vacances ou à la fin de l'été, il se peut qu'une Lorsqu'il est allumé pour la première fois, le foyer dégagera légère odeur se dégage pendant quelques heures. Ceci une légère odeur pendant quelques heures. -
Page 25: Entretien
ENTRETIEN Coupez l'alimentation en gaz et l'alimentation électrique avant de procéder à l'entretien du foyer. ATTENTION : Lors de l'entretien des contrôles, assurez- 3. Assurez-vous que tous les orifices des brûleurs vous d'identifier chacun des fils avant de les débrancher. produisent des flammes. -
Page 26: Rechanges
RECHANGES Contactez votre détaillant ou le fabricant pour les questions Lorsque vous commandez des pièces, donnez toujours concernant les prix et la disponibilité des pièces de rechange. l'information suivante : Normalement, toutes les pièces peuvent être commandées 1. M ODÈLE ET NUMÉRO DE SÉRIE DU FOYER chez votre détaillant Napoléon. - Page 27 W415-0484 / 04.12.06 ATTENTION : Ceci est un thermocouple à action rapide qui constitue un composant essentiel de sécurité. Remplacez uniquement avec un thermocouple à action rapide de Wolf Steel ltée.
-
Page 28: Guide De Dépannage
GUIDE DE DÉPANNAGE VANT D ESSAYER DE RÉGLER LE PROBLÈME PURGEZ L APPAREIL EN COMMENÇANT PAR ALLUMER LA VEILLEUSE ET LE BRÛLEUR PRINCIPAL AVEC LA PORTE VITRÉE OUVERTE SYMPTÔME PROBLÈME SOLUTIONS Le brûleur principal La flamme de la veilleuse n'est - augmentez la flamme de la veilleuse. - Page 29 SYMPTÔME PROBLÈME SOLUTIONS - allumez tous les appareils au gaz et vérifiez si la flamme de la veilleuse La conduite de gaz est trop La veilleuse s'éteint vacille, diminue ou s'éteint, surtout quand le brûleur principal s'allume. alors qu'elle est en petite.
- Page 30 W415-0484 / 04.12.06...
- Page 31 W415-0484 / 04.12.06...
- Page 32 W415-0484 / 04.12.06...
