说明
- 各 个 接 头 的 实 际 位 置 可 能 与 下 图 不 太 一
样，具体视变频器的型号而定。
- 务必确保压缩机端子 T1、T2、T3 分别与
变频器端子 96、97、98 相连。
L1
91
L1
L2
92
L2
L3
93
L3
95
PE
39 39 Ana out COM
42 42 Ana out +
50 50 Ana in +10 V
53 53 Ana in 0 ± 10 V
54 54 Ana in 0 ± 10 V
55 55 Ana in COM
12 12 +24V
13 13 +24V
18 18 Dig in
19 19 Dig in
27 27 Dig in/out
29 29 Dig in/out
32 32 Dig in
33 33 Dig in
20 20 Dig in COM
37 37 Dig in
91, 92, 93:
3 相电源输入
95:
接地
39, 42
模拟输出
50:
模拟输入
53:
PLC+（0 至 10 V）
54:
传感器 -
55:
PLC-
12:
HP/LP 开关
12:
外部打开/关闭 (NO)
13:
出厂时与 37 相连
13:
传感器 +
18:
外部打开/关闭 (NO)
19:
数字输入
27:
HP/LP 开关 (NC) /安全装置
29:
数字输入/输出
32, 33
数字输入
20:
通用数字输入
37:
出厂时与 13 相连
98:
接压缩机接线端子 T3
97:
接压缩机接线端子 T2
96:
接压缩机接线端子 T1
99:
接压缩机接地端
02, 01:
继电器 1——接注油控制阀螺线管
06, 05, 04:
继电器 2
69, 68:
RS485 总线
61:
RS485 公共总线
-
可选连接
8
- 压缩机电动机电缆必须屏蔽，铠装部件两
端必须与电缆两端（即压缩机端和变频器
端）的地线分别相连。
- 用 EMC 电缆密封套安装电缆和接地的，应
注意在压缩机金属接线盒连接孔周围表面
应无油漆喷涂，以便提高导电性。
W
PE
NC
NO
COM
NC
NO
COM
N- RS485 69 69
P+ RS485 68 68
COM RS485 61 61
开环回路
X
X
X
X
X
X
X
X
X
X
X
X
X
X
X
X
：强制性连接
FRCC.EI.005.A3.41 © Danfoss Commercial Compressors 09/10

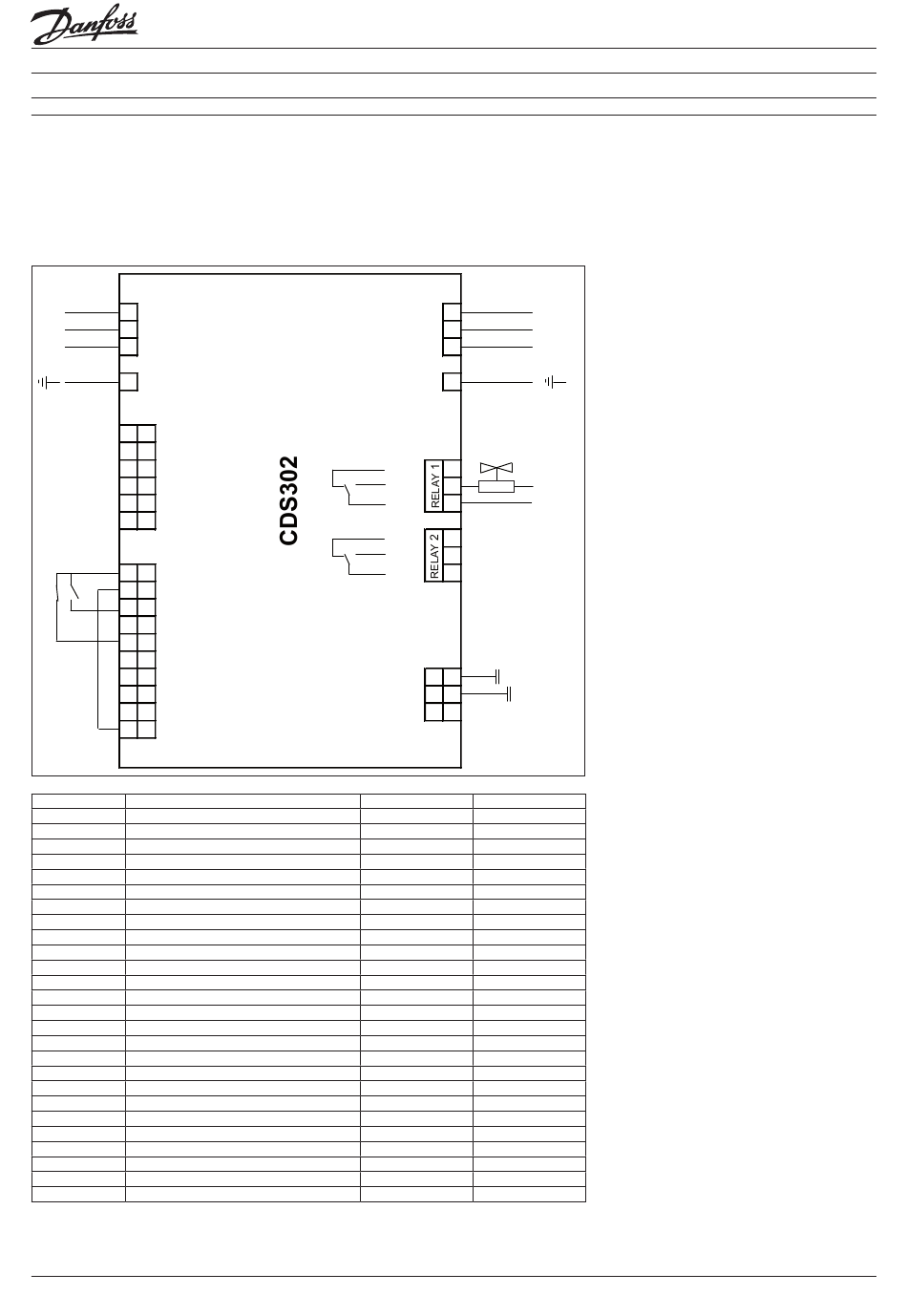

基本连接
98
T3
V
97
T2
U
96
T1
99
03
230 V
02
～
01
2 A max
06
05
04
程序回路
X
X
-
-
-
-
-
-
X
-
X
X
X
-
X
X
-
-
X
-
-
-
-
-
-
X
X
X
X
X
X
-
-
-
-
-
-
- 必须采用低压安全开关，以免压缩机真空
操作。
- 启动时，请确认压缩机的旋转方向正确，
并检查泵的运转情况。
图例：
Ana：
模拟
Dig：
数字
in：
输入
out：
输出
COM：
通用
NC：
常闭
NO：
常开
变频器出厂时预先设置了 开环回路
CDS302
控制原则的参数。 程序回路 控制原则可以通
过更改 «快捷菜单» 中的参数来选择。
开环回路：
0 – 10 V 控制状态
变频器处于从属模式
程序回路：
4 – 20 mA 控制状态
变频器由自身的 PID 控制器控制
