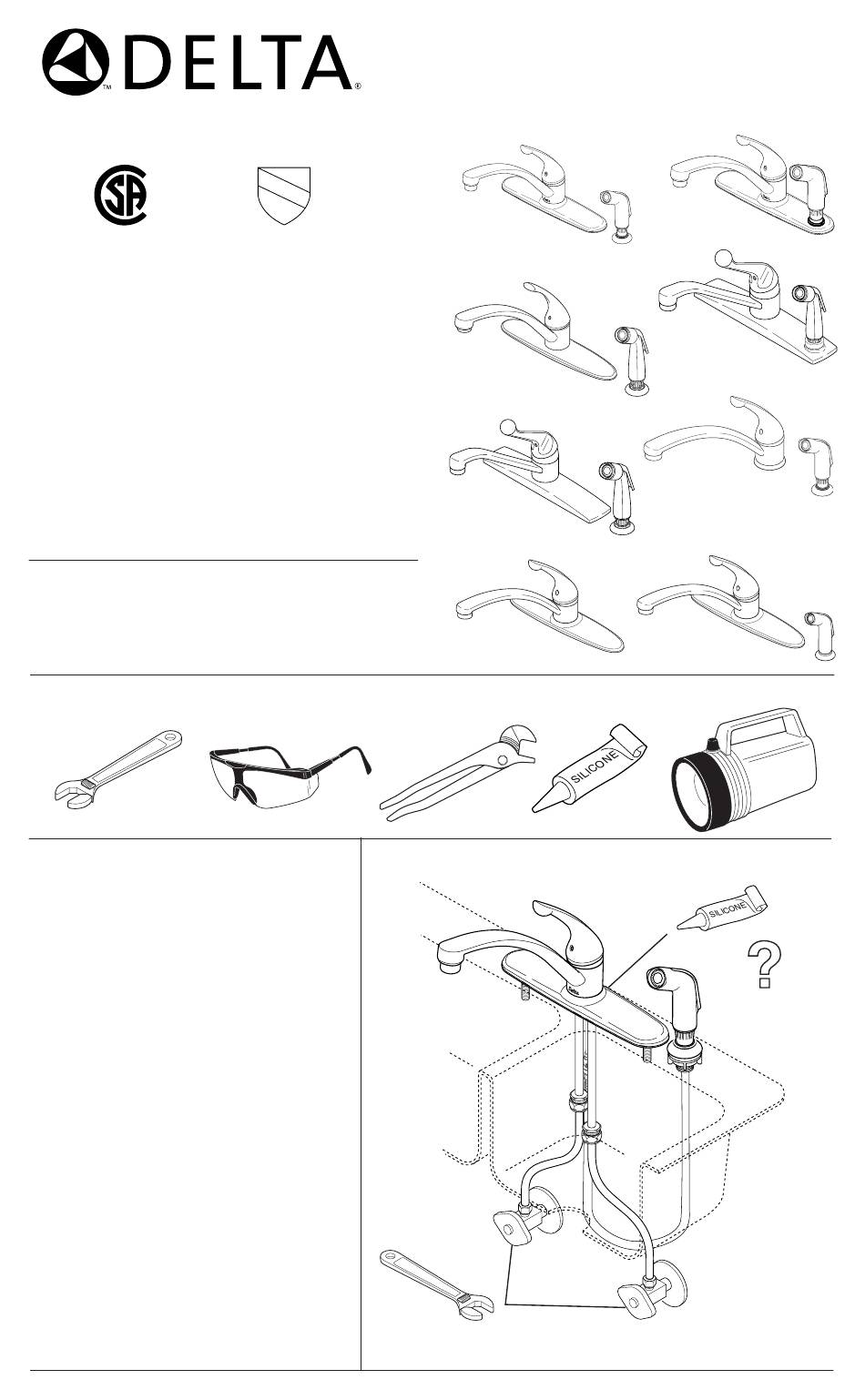

ASME A112.18.1 / CSA B125.1
Models 100,
103, 140, 141,
180, 300, 340,
400, 403, 440,
441, 480, D111
& D411 Series
Write purchased model number here.
T E FLO N
For easy installation of your
faucet you will need:
• To READ ALL the instructions
completely before beginning.
• To READ ALL warnings, care,
and maintenance information.
• To purchase the correct water
supply hook-up.
www.deltafaucet.com
70701 Rev. B
U P
C
®
You may need the following tools:

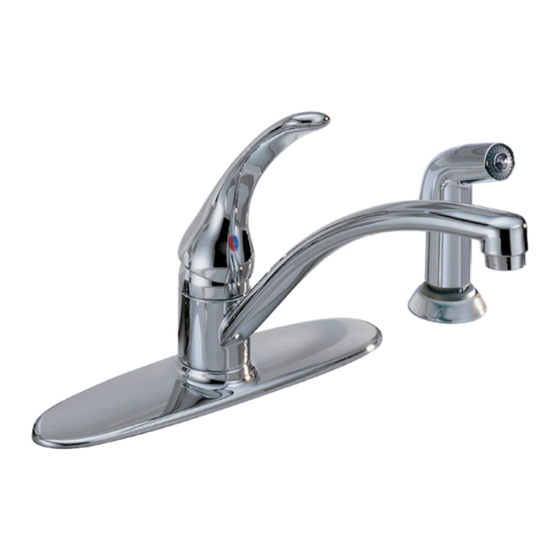

SINGLE HANDLE
KITCHEN FAUCETS
1
?
1/13/12
