Questions? Call GE Answer Center at 800.626.2000 or Visit our Website at: GEAppliances.com
MODELS
JX1095STBB, JX1095STSS
BEFORE YOU BEGIN
Read these instructions completely and carefully.
IMPORTANT –
•
local inspector's use.
IMPORTANT –
•
and ordinances.
• Note to Installer – Be sure to leave these instructions with
the Consumer.
• Note to Consumer – Keep these instructions for future
reference.
• For easier installation and personal safety, we recommend
that two people install this microwave oven.
• Unplug the microwave oven before attempting installation of
this kit.
• Skill level – Installation of this appliance requires basic
mechanical and electrical skills.
• Completion time – 30 minutes – 1 hour
• Proper installation is the responsibility of the installer.
• Product failure due to improper installation is not covered
under the Warranty.
FOR YOUR SAFETY
WARNING
Before beginning the installation, switch
power off at service panel and lock the service disconnecting
means to prevent power from being switched on accidentally.
When the service disconnecting means cannot be locked,
securely fasten a prominent warning device, such as a tag, to
the service panel.
WARNING
This oven must be plugged into a properly
grounded 3-hole, 120 volt receptacle as required by the
National Electric Code.
READ CAREFULLY.
KEEP THESE INSTRUCTIONS.
Save these instructions for
Observe all governing codes
Built-In Trim Kits

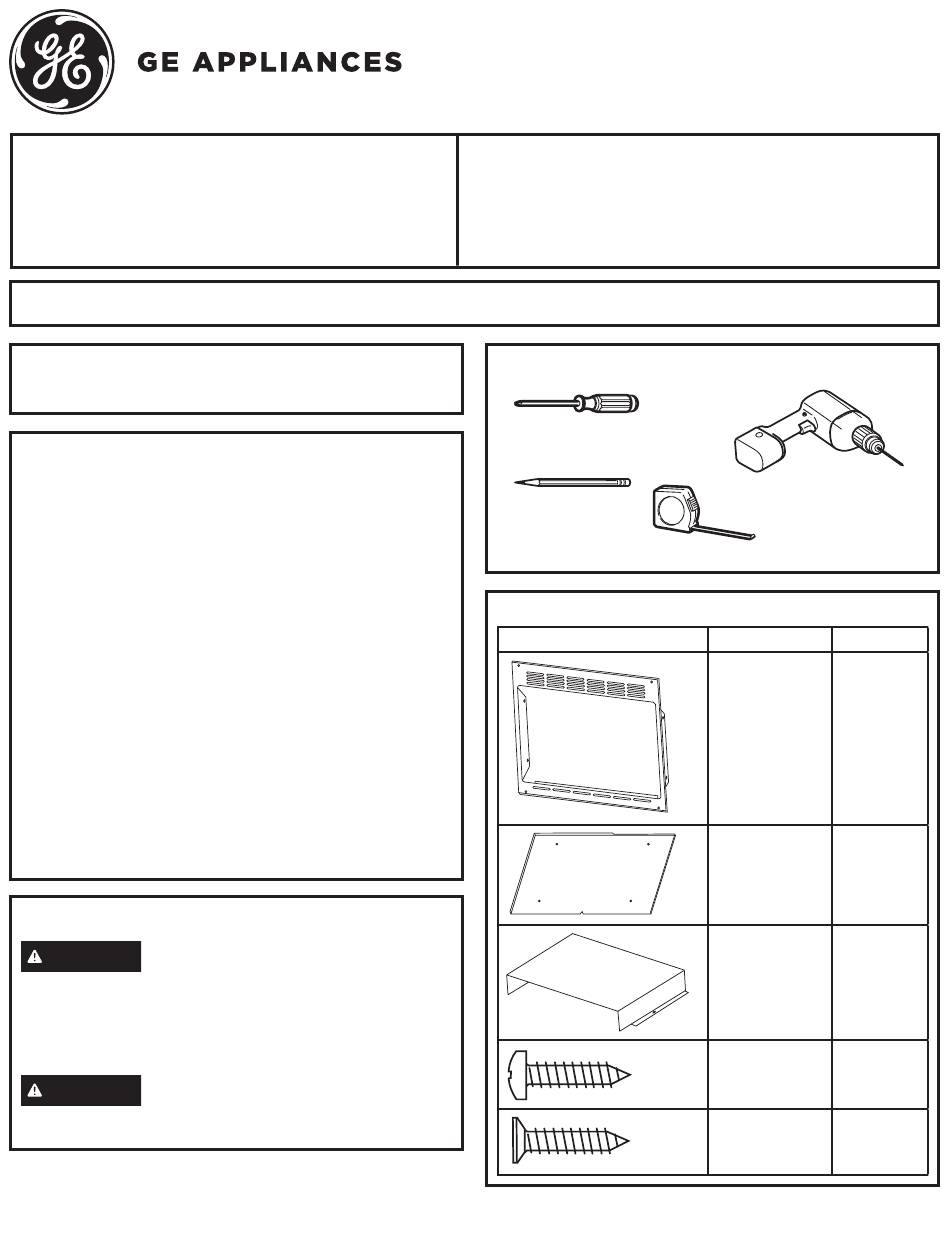

TOOLS YOU WILL NEED
#2 Phillips
screwdriver
Pencil
PARTS INCLUDED
Part Image
Drill with
⁄
" bit or #35
7
64
Tape measure
Part Name
Trim
Duct Bottom
Duct Upper
Phillips Pan
Head Sheet
Metal Screws
Phillips Flat
Head Wood
Screws
31-7000180 Rev. 1 06-22 GEA
Quantity
1
1
1
8
8
