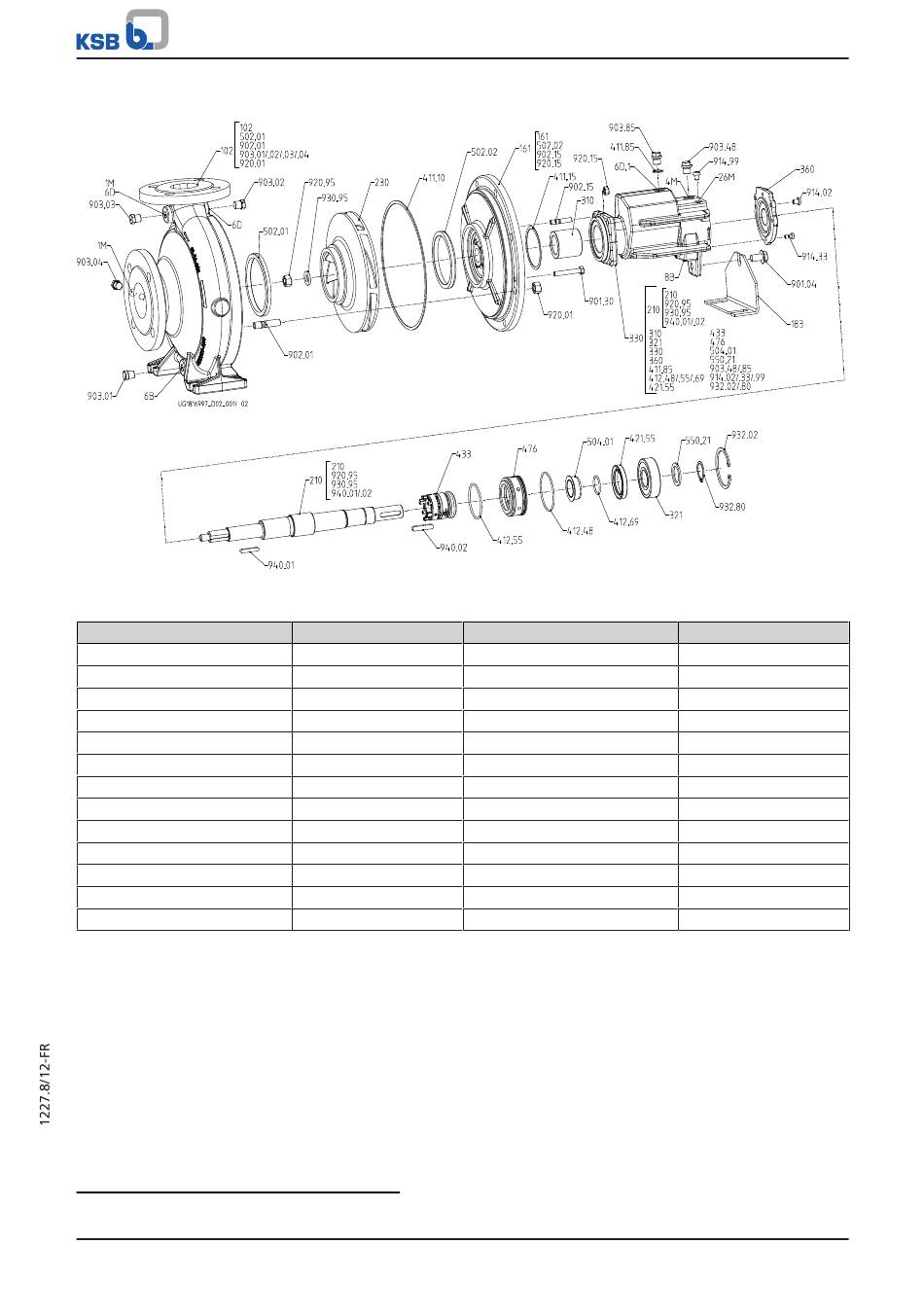

Ill. 26: Vue éclatée Etanorm SYT, support de palier WS_25_LS (forme de construction spéciale)
Tableau 28: Liste des pièces
Repère
102
161
183
210
230
310
321
330
360
411.10/.15/.85
412.48/.55/.69
421.55
433
16
502.02 n'existe pas sur les tailles 040-025-160, 050-032-125.1, 050-032-160, 050-032-160.1
9 Documents annexes
9.1.2 Version support de palier WS_25_LS (forme de construction spéciale)
Désignation
Volute
Couvercle de corps
Béquille
Arbre
Roue
Palier lisse
Roulement à billes radial 903.01/.02/.03/.04/.48/.85
Support de palier
Couvercle de palier
Joint d'étanchéité
Joint torique
Joint radial pour arbre
Garniture mécanique
Etanorm SYT
Repère
476
16)
502.01/.02
504.01
550.21
901.04/.30
902.01/.15
914.02/.33/.99
920.01/.15/.95
930.95
932.02/.80
940.01/.02
Désignation
Siège du contre-grain
Bague d'usure
Bague-entretoise
Rondelle
Vis à tête hexagonale
Goujon
Bouchon fileté
Vis à six pans creux
Écrou
Frein
Segment d'arrêt
Clavette
73 / 92
