Structure
4.2.1
Structure du produit
13
12
11

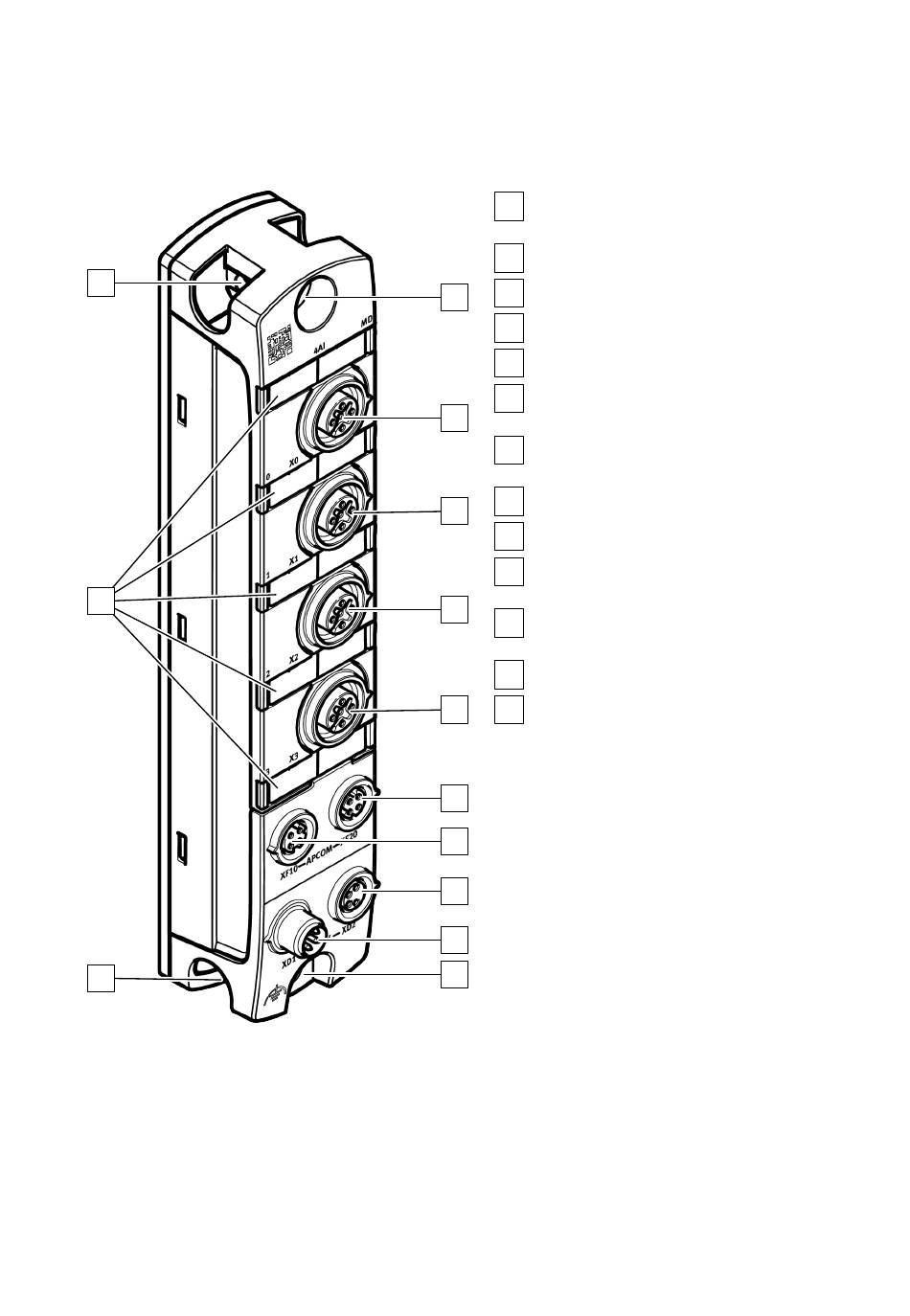

Fig. 1 : Structure du produit
Festo — CPX-AP-I-4AI-U-I-RTD-M12 — 2022-03b
1
Interface de fixation Côté raccordement en
haut
2
Raccord d'entrée 0 [X0]
3
Raccord d'entrée 1 [X1]
1
4
Raccord d'entrée 2 [X2]
5
Raccord d'entrée 3 [X3]
6
Raccord de transmission de la communica-
2
tion système [XF20]
7
Raccord de la communication système
[XF10]
8
Raccord de transmission de la tension [XD2]
3
9
Raccord d'alimentation électrique [XD1]
10
Interface de fixation Côté raccordement en
bas et raccord de la terre fonctionnelle FE
4
11
Interface de fixation sur la face inférieure et
raccordement à la terre fonctionnelle FE
12
Étiquette (en option)
5
13
Interface de fixation latérale en haut
6
7
8
9
10
