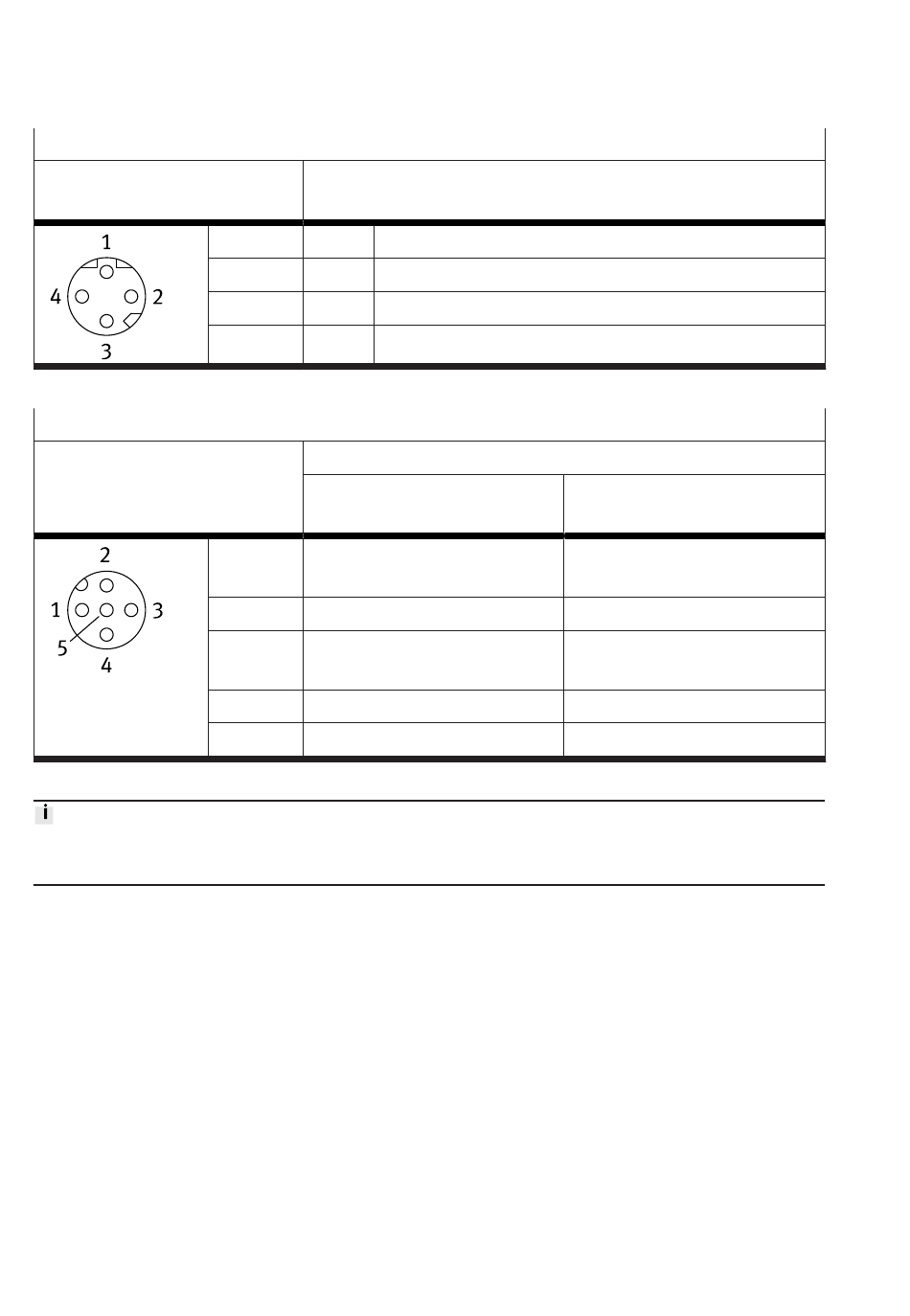

Raccord de la communication système [XF20]
Connecteur femelle M8, à 4
pôles, codage D
Tab. 7 : Raccord communication système
Raccordement des entrées [X0] ... [X3]
Connecteur femelle M12, à 5
pôles, codage A
Tab. 8 : Raccordement des entrées
S'il existe au niveau de l'un des raccords des entrées ou des sorties une connexion avec d'autres
circuits électriques, ces derniers doivent également être conformes TBTS/TBTS.
10
Signal
1 RX– Données de réception –
2 TX+ Données d'émission +
3 RX+ Données de réception +
4 TX– Données d'émission –
Signal
Mesure de tension et de cou-
rant
1 Alimentation des capteurs
+24 V DC
2 Entrée de mesure +
3 Alimentation des capteurs
0 V DC
4 Entrée de mesure –
5 Terre fonctionnelle FE
Mesure de température et de
résistance
Courant constant positif
Entrée de mesure +
Courant constant à la masse
Entrée de mesure –
Terre fonctionnelle FE
