Instructions de montage
Pressostats et thermostats, type CAS
Emplacement de l'appareil: Les thermostats
CAS sont construits pour résister aux
vibrations qui se produisent, par exemple,
dans les navires, compresseurs ou
installations mécaniques importantes. Les
thermostats CAS sont pourvus d'une console
en acier de 3 mm d'épaisseur en vue de la
fixation à une paroi, etc.
Résistance aux fluides
Selon les spécifications du matériau de la
poche à bulbe utilisée.
Poche à bulbe en laiton
Le bulbe est en laiton Ms 72 selon DIN 17660,
la partie filetée en laiton So Ms 58 Pb selon
DIN 17661.
Poche à bulbe en acier inox 18/8
Matériau Nº 1.4305 selon DIN 17440.
Montage du bulbe
Partout où cela est possible, il faut placer le
bulbe avec l'axe perpendiculairement au sens
de passage. La partie active du bulbe est de
Æ13 mm x 47.5 mm.
Rôle du fluide
Un fluide à grande capacité calorifique et bon
conducteur de chaleur donne la réaction la
plus rapide. Il est donc avantageux, en cas de
choix, d'utiliser un fluide qui possède ces
caractéristiques. De plus, la vitesse du fluide
joue un certain rôle. (Débit optimal du fluide:
environ 0,3 m/s).
La pression admissible du fluide ressort de la
fig. 1.
Correction d'échelle
Les bulbes des thermostats CAS sont à charge
dite à absorption qui permet de les placer dans
une température supérieure ou inférieure à
celle des autres éléments du thermostat
(soufflet et capillaire) sans en influencer le
fonctionnement. Toutefois, une telle charge à
absorption est en quelque sorte sensible aux
variations de température du soufflet et du tube
capillaire. En circonstances normales, ceci est
sans importance, mais si les thermostats sont
appelés à fonctionner dans une ambiance de
températures extrêmes, une déviation d'échelle
se produit qui peut être compensée comme
suit:
Correction d'échelle = Z x a
Z est trouvé selon la fig. 3. Le facteur de
correction a ressort du tableau.
(Voir l'exemple page 11).
Plage de
Type
régulation
°C
20 ® 80
CAS 178
70 ® 120
CAS 180
60 ® 150
CAS 181
DKACT.PD.P10.B2.04

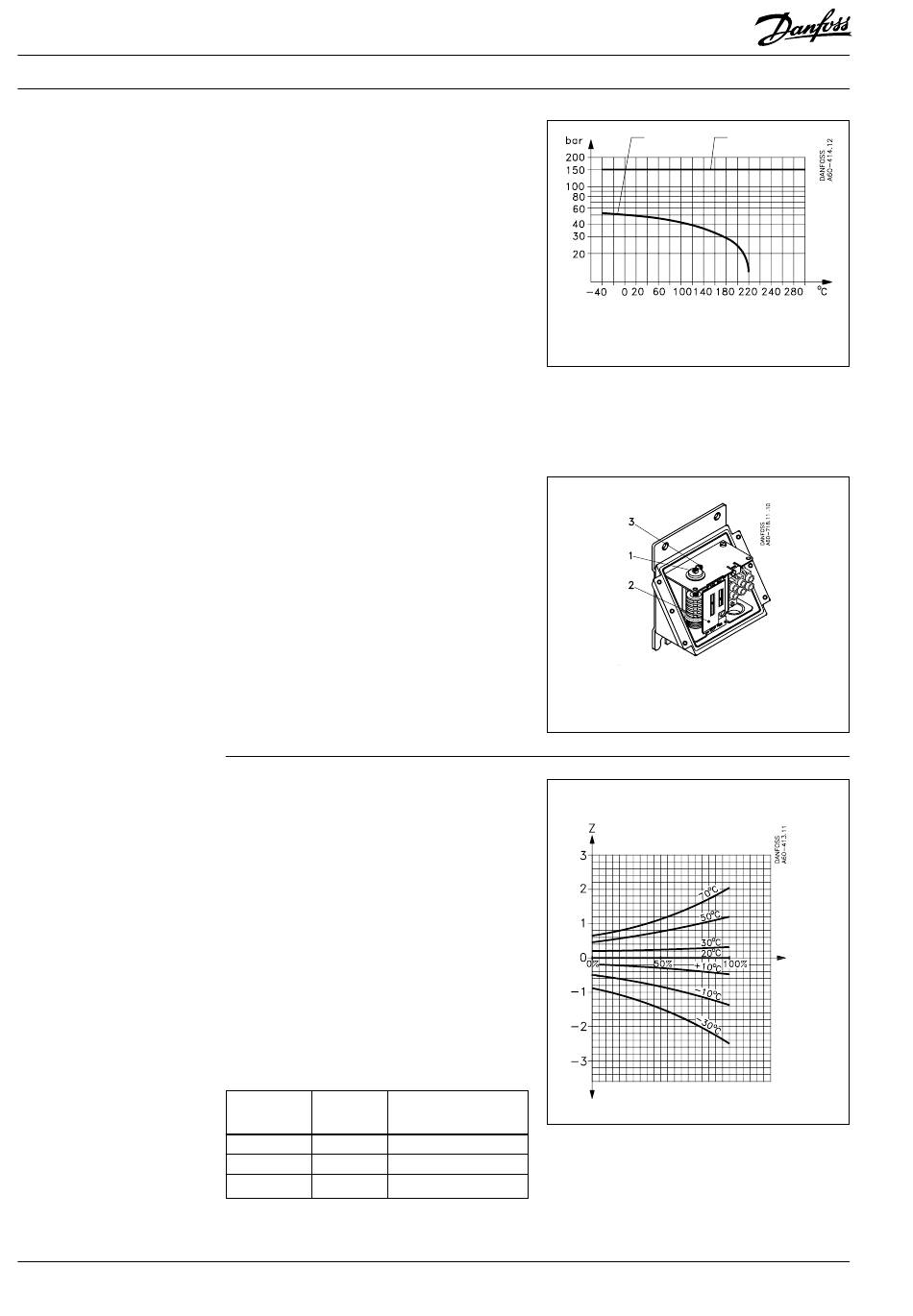

Fig. 1
Pression admissible du fluide sur les poches à
bulbe en fonction de la température
Réglage
Enlever le couvercle du thermostat et dévisser
la vis de blocage (3) fig. 2: le réglage de la
plage est maintenant possible à l'aide de la
tige (1) à la lecture simultanée de l'échelle (2).
Fig. 2
Facteur d'écart d'échelle
Fig. 3
Facteur de
correction
2.5
2.4
3.7
Laiton
Acier inox 18/8
1. Tige de plage
2. Echelle de plage
3. Vis de blocage
Réglage
relatif
d'échelle
en %
ãDanfoss A/S, 08-2000
