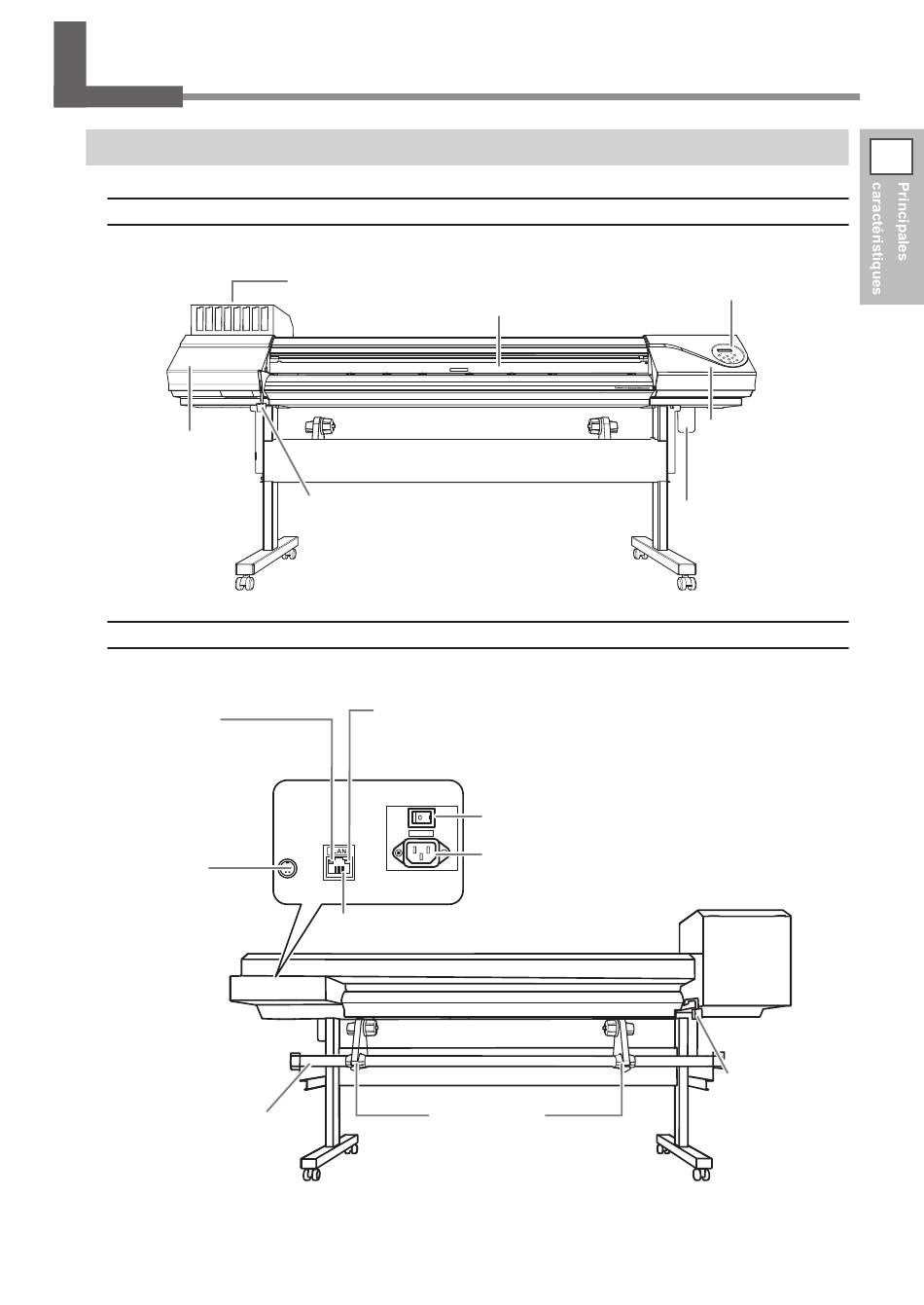

Composants et fonctions
Machine
Partie frontale
Capot G
Doit être
retiré lors des
interventions de
maintenance.
Partie arrière
LED d'état
Indique l'état du
réseau de la ma-
chine. Elle est éclai-
rée en vert quand
l'état est normal.
Connecteur
Permet d'utiliser le
système d'élé-
vation du média,
disponible séparé-
ment.
Arbre
Compartiments
cartouches
Les cartouches d'encre y
sont installées.
Levier de chargement (avant)
À actionner lors du chargement
du média.
LED d'activité
Clignote en jaune pendant
la réception de données
provenant du réseau.
Connecteur Ethernet
Permet de connecter l'imprimante à un réseau.
Porte-rouleaux
Capot avant
Il doit être laissé fermé dans la
mesure du possible, pendant
le chargement du média.
Interrupteur principal
Connecteur câble
d'alimentation
Panneau de commande
P. 9, "Panneau de
commande"
Capot D
Doit être retiré lors
des interventions de
maintenance.
Flacon de vidange
Levier de chargement
(arrière)
À actionner lors du
chargement du média.
7
