4.7

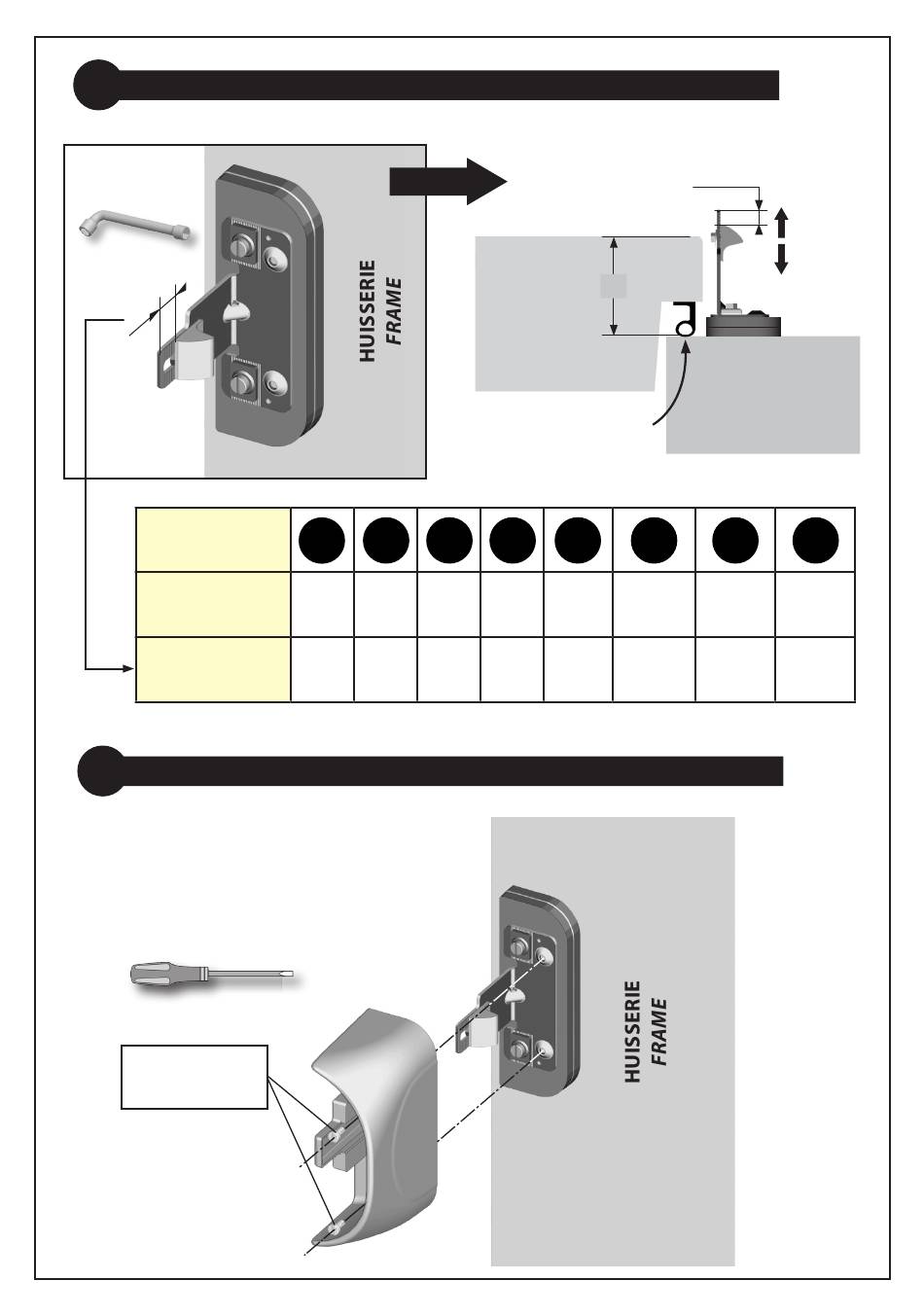

REGLAGE DE LA GACHE / STRIKE ADJUSTMENT

Y
8
D
PORTE
Y
DOOR
HUISSERIE
FRAME
Bourrelet comprimé
Compressed gasket
TYPE DE GACHE
1 2 3 4 5 6 7 8
TYPE OF STRIKE
DECALAGE (mm)
27/43 44/60 61/77 78/94 95/111 112/128 129/145 146/162
OFFSET (mm)
Y
44-D 61-D 78-D 95-D 112-D 129-D 146-D 163-D
4.8

MONTAGE DU CAPOT GACHE / MOUNTING THE COVER OF THE STRIKE

Couple de serrage
maxi 2 N.m
Maxi torque 2 N.m
NM520_bioprotection-B
9
