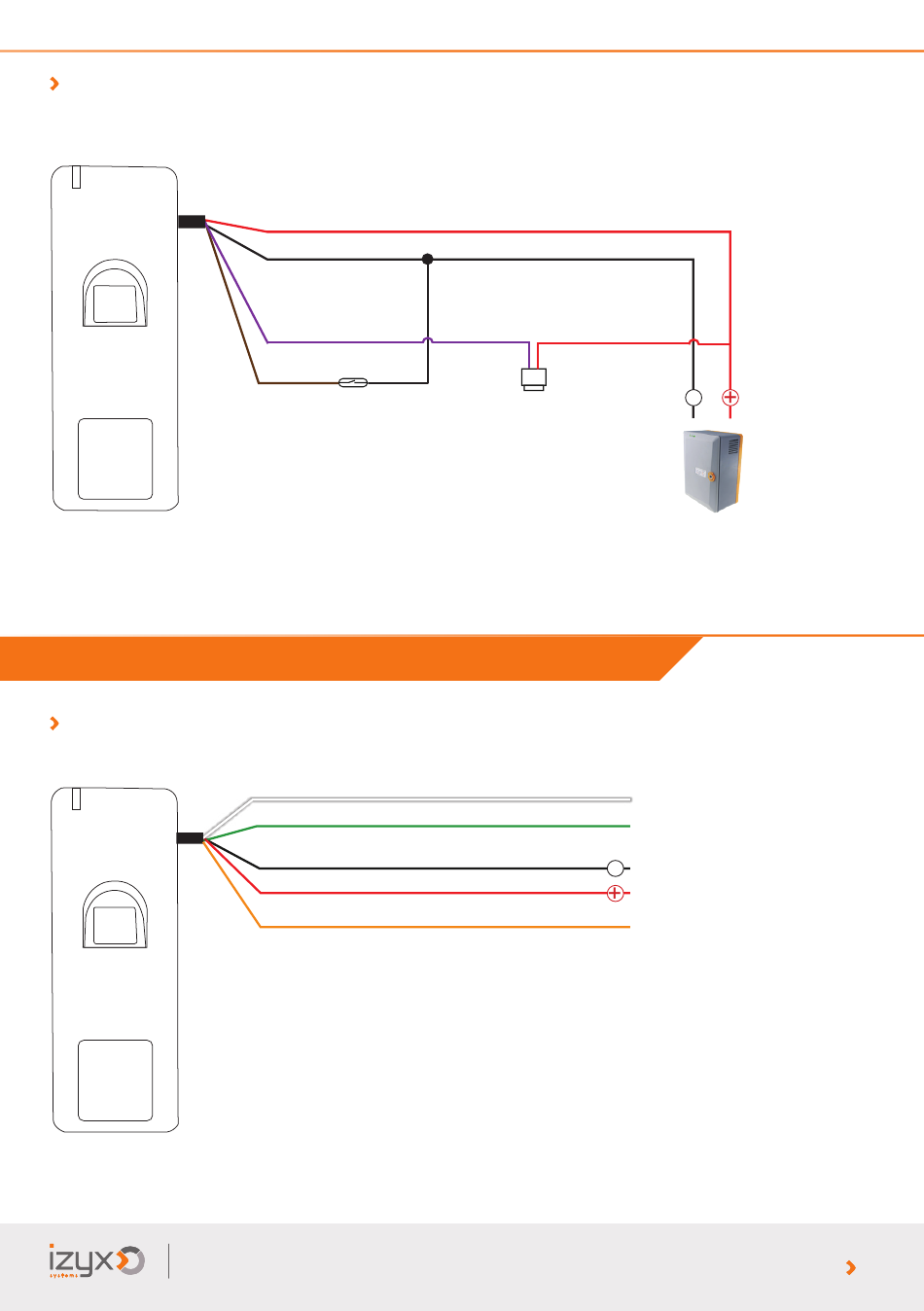

Raccordement d'un contact de position de porte pour gestion de l'alarme porte ouverte
trop longtemps et/ou porte forçée (voir page 9)
48
6. SCHÉMA DE RACCORDEMENT EN MODE WIEGAND
Raccordement sur controleur / UTL wiegand
48
www.izyx-systems.com
Rouge
Noir
Violet
Marron
Contact de position de
porte
(contact fermé lorsque la
porte est fermée)
27
Blanc
Vert
Noir
Rouge
Jaune
27
Buzzer, sirène,
flash, relais,...
Cette sortie délivre
uniquement du
courant DC
Wiegand D1
Wiegand D0
-
12 V DC
12 V DC
LED Verte
-
Alimentation
12 V DC
5
5
