Notice technique

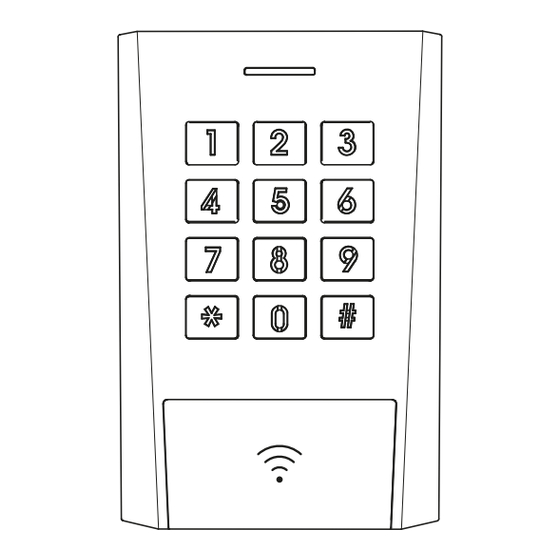

Clavier à codes / lecteur RFID
autonome antivandale
AXK320C2EM / AXK320S0EM
AXK320C2MS / AXK320S0MS
www.izyx-systems.com
AXK320-NTFR231208-D

Publicité

loading

Sommaire des Matières pour izyx Systems AXK320C2EM

  • Page 1 Notice technique Clavier à codes / lecteur RFID autonome antivandale AXK320C2EM / AXK320S0EM AXK320C2MS / AXK320S0MS www.izyx-systems.com AXK320-NTFR231208-D...
  • Page 2 1. CARACTÉRISTIQUES TECHNIQUES AXK320C2EM AXK320S0EM AXK320C2MS AXK320S0MS Références Montage Applique Matière Alliage métal (Zamac) Programmation Par clavier 24 V AC/DC Tension d’alimentation / Consommation à / 50 - 100 mA en 12 V DC Modes d’identification Code ou Tag ou Code + Tag (double signature) Clavier 3 x 4 touches métalliques / Rétroéclairage bleu programmable...
  • Page 3 3. ETANCHÉITÉ Pour les versions avec bornier à vis : • AXK320S0EM • AXK320S0MS Vous avez la possibilité de rajouter des joints d’étanchéité. Les coller comme indiqué. 4. MONTAGE Installer le support Accrocher l’appareil sur Verrouiller l’appareil sur de fixation sur une le support de fixation par le support de ixation avec surface parfaitement...
  • Page 4 6. SCHÉMAS DE RACCORDEMENT Dispositif de verrouillage électrique à rupture de courant Blanc Vert Rouge Diode Noir 1N4004 fournie Gris Jaune Dispositif de verrouillage électrique Bouton poussoir * à rupture de courant Alimentation 12-24 V DC Horloge DTD** Dispositif de verrouillage électrique à émission de courant Bleu Blanc Rouge...
  • Page 5 Dispositif commandé par un contact sec NO Bleu Blanc Rouge Noir Commande par contact sec NO Gris Jaune Bouton poussoir * Transformateur 12-24 V AC * Bouton poussoir : Relais actif pendant la durée de la temporisation ou pendant la durée de pression sur le bouton poussoir.
  • Page 6 7. MISE SOUS TENSION A la mise sous tension la LED bleue et le buzzeur fonctionnent pendant 3 sec. puis l’appareil passe en mode «Standby» LED bleue clignotante. 8. ENTRÉE EN MODE PROGRAMMATION Touches LED / Bip sonore (vous avez 20 sec. pour saisir le code maître) Saisir le code maître (code maître usine) puis L’appareil est en mode programmation, poursuivre avec la fonction souhaitée...
  • Page 7 5. PROGRAMMATION 10. PROGRAMMATION ET SUPPRESSION UTILISATEURS Programmation d’un code ou d’un tag RFID Touches LED / Bip sonore L’appareil doit-être en mode programmation (page 6) puis (Active la fonction) Saisir l’emplacement utilisateur de 1 à 999 puis Choisir le(s) relais associé(s) à l’utilisateur = R1 ou = R2 = R1 et R2...
  • Page 8 Suppression utilisateur(s) Touches LED / Bip sonore L’appareil doit-être en mode programmation (page 6) puis 2 (Active la fonction) Suppression d’un utilisateur OK = + 1 bip Saisir l’emplacement utilisateur de 1 à 999 ou lire le tag RFID ou saisir Erreur = 3 bips l’UID du tag RFID puis...
  • Page 9 Bouton d’appel ou d’agression Si cette fonction est programmée, l’appui sur les touches puis active le R2 pendant une durée programmable entre 1 et 300 sec. Cette fonction ne peut être activée que si le R2 n’est pas affecté à des utilisateurs. Touches LED / Bip sonore L’appareil doit-être en mode programmation (page 6) puis 4 (Active la fonction)
  • Page 10 12. PROGRAMMATION ALARMES L’alarme porte ouverte trop longtemps et porte forcée nécessite le raccordement d’un contact de position (contact magnétique par exemple) entre le fil marron (DPC) et le fil gris (GND). Ce contact doit être fermé lorsque la porte est fermée. Alarme «porte ouverte trop longtemps»...
  • Page 11 Alarme «utilisation frauduleuse» Blocage du clavier-lecteur et activation de la sortie alarme et/ou buzzer suite à 10 tag RFID ou codes utilisateurs successifs refusés sur une période de 10 minutes. Si la fonction «bouton d’appel ou d’agression» est active, celle-ci restera fonctionnelle pendant la durée de l’alarme. Touches LED / Bip sonore L’appareil doit-être en mode programmation (page 6) puis 7 3 (Active la fonction)
  • Page 12 14. DIMENSIONS Le montage, le raccordement et la mise en service de ce produit doivent impérativement être réalisés par un professionnel qualifié en installations électriques. En cas de doute sur la mise en œuvre ou le fonctionnement de ce produit, nous vous invitons à contacter votre distributeur.
