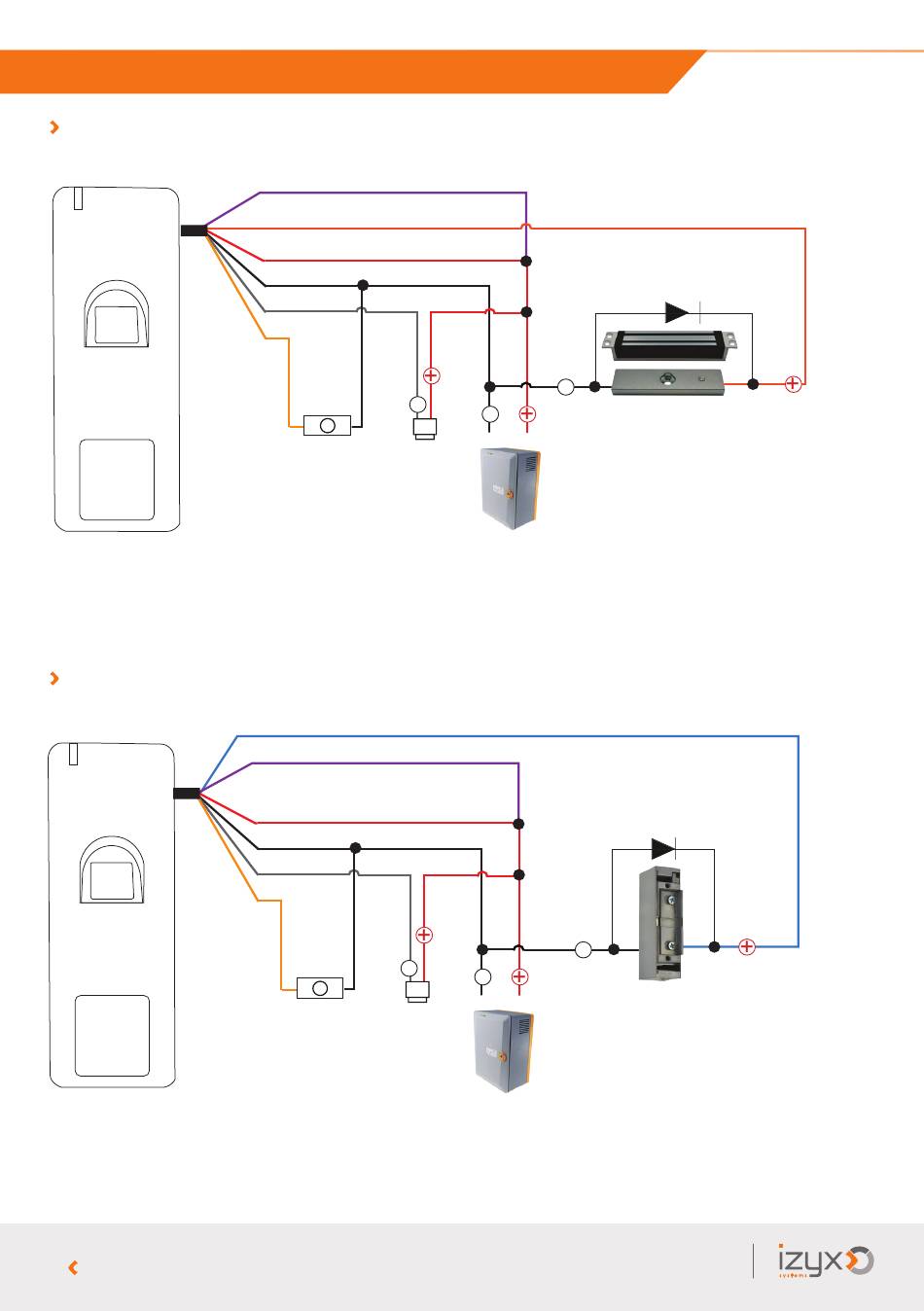

5. SCHÉMAS DE RACCORDEMENT EN MODE AUTONOME
Dispositif de verrouillage électrique à rupture de courant
48
Dispositif de verrouillage électrique à émission de courant
48
* Bouton poussoir : Relais actif pendant la durée de la temporisation ou pendant la durée de pression sur
le bouton poussoir. En mode bistable, le bouton poussoir n'est pas opérationnel.
4
Violet
Orange
Rouge
Noir
Gris
Jaune
-
Buzzer
Bouton poussoir *
27
Bleu
Violet
Rouge
Noir
Gris
Jaune
-
Bouton poussoir *
Buzzer
27
Diode
1N4004
fournie
-
-
Dispositif de verrouillage électrique
à
rupture de courant
Alimentation
12 V DC
Diode
1N4004
fournie
-
-
Dispositif de verrouillage électrique
à
émission de courant
Alimentation
12 V DC
www.izyx-systems.com
