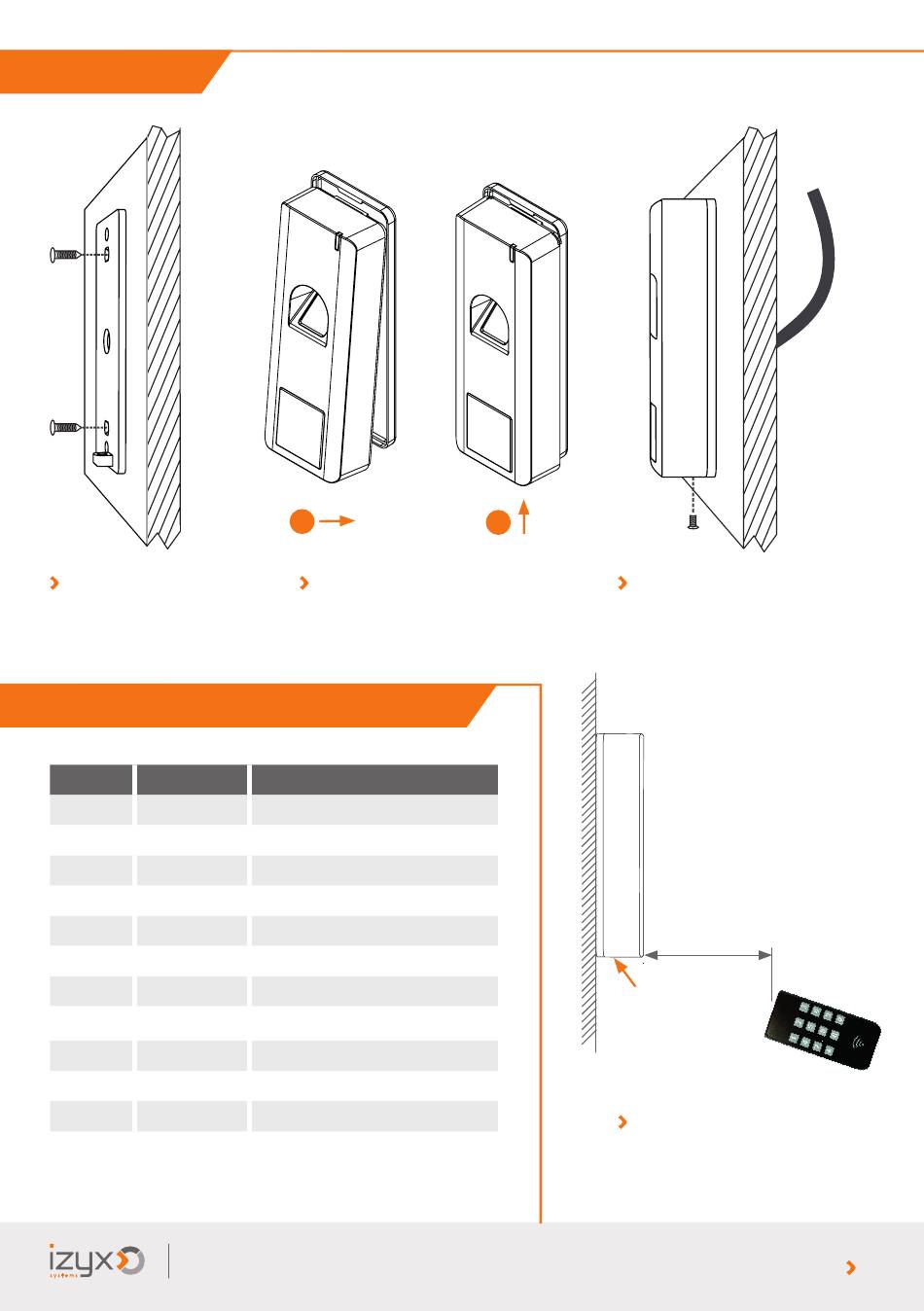

3. MONTAGE
Installer le support
de fixation sur une
surface parfaitement
plane.
4. DESCRIPTIF DU RACCORDEMENT
Fils
Désignation
Bleu
NO
Violet
COM
Orange
NF
Rouge
DC+
Noir
DC-
Jaune
REX 1
Marron
DPC
Gris
Alarm-
Vert
D0
Blanc
D1
Rose
www.izyx-systems.com
1
Accrocher l'appareil sur
le support de fixation par
le bas puis pousser le haut.
Description
Normalement Ouvert
Commun
Normalement fermé
Alimentation +12 V DC
Alimentation -12 V DC
Bouton poussoir
Contact de position de porte
Sortie Alarme (0 V si alarme)
Wiegand data D0
Wiegand data D1
Non utilisé
2
Verrouiller l'appareil sur
le support de fixation
avec la vis de verrouillage.
Distance
max 30 cm
48
27
Lentille
infrarouge
ne pas
masquer
Programmation par
la télécommande fournie,
orienter la télécommande
vers la lentille infrarouge.
3
