Configuration avec HART Multidrop
1
10 10

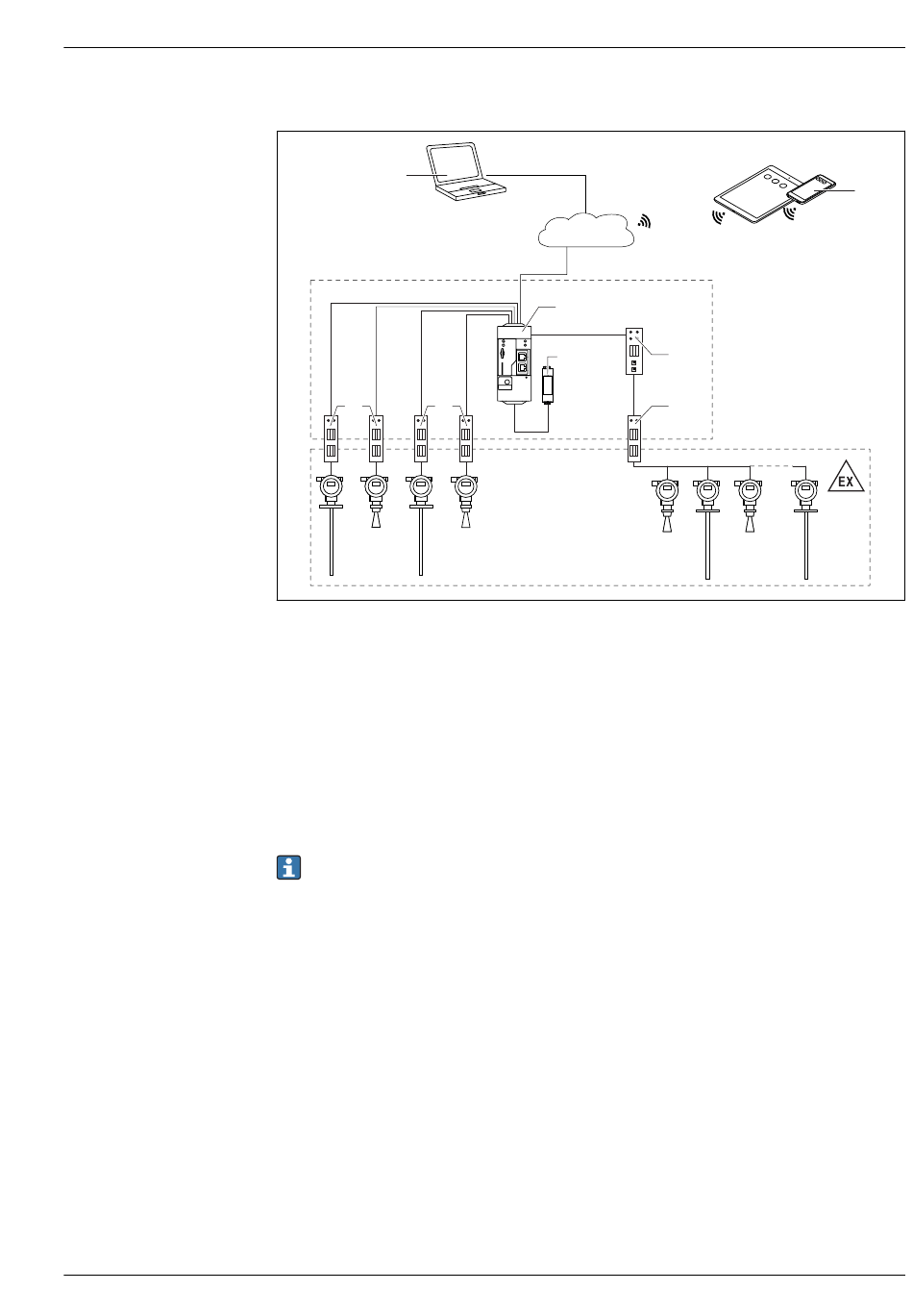

 7 Architecture du système d' u ne Fieldgate FXA42 avec HART Multidrop
1 SupplyCare Enterprise / SupplyCare Hosting (via navigateur web)
2 Internet / LAN
3 SupplyCare Enterprise / SupplyCare Hosting sur appareils mobiles (via navigateur web)
4 Ethernet / WLAN / UMTS
5 Fieldgate FXA42
6 Alimentation 24 V DC
7 4 x entrée analogique 4 à 20 mA (2 fils / 4 fils)
8 Modbus TCP via Ethernet comme serveur / client
9 Convertisseur de Modbus à HART Multidrop
10 Barrière
11 HART Multidrop
Modbus TCP peut être utilisé comme serveur ou client sur la connexion Ethernet de la Fieldgate
FXA42.
Si une barrière de communication adaptée est utilisée (→  7), les appareils de mesure
peuvent également être utilisés en zone explosible.
2
4
7
5
8
6
.
9
10
11
3
A0030925
