EXT Géolis 1.1
1.
Description
1.1
Généralités
Le kit EXT Géolis 1.1 contient :
Quantité Désignation
1
Carte d'extension (10) câblée avec le
bornier –X6A (6a)
4
Sonde de température
4
Doigt de gant
1
1m de bande isolante
4
Bande d'aluminium
4
Tube de pâte thermique
2
Vis
2.
Applications
Les fonctions suivantes sont disponibles lorsque le kit
EXT Géolis 1.1 est installé sur une Géolis Bi-compres-
seurs :
2.1
Pompe de bouclage ECS
Un circulateur ECS peut être contrôlé avec program-
mation horaire de fonctionnement.
2.2
Piscine
Une vanne 3 voies programmable peut être raccordée
permettant de diriger l'eau de chauffage vers l'échan-
geur de chauffage piscine.
2.3
Circuit de chauffage secondaire
Une vanne de mélange et une pompe de circulation
peuvent être raccordées pour gérer un second réseau
de chauffage à une température plus faible (pour un
réseau de plancher chauffant par exemple).
2.4
Accumulateur ECS
Un accumulateur ECS peut être raccordé.
Les descriptions de ces fonctionnalités ainsi que le câ-
blage associé sont précisés dans la notice d'installa-
tion de la Géolis Bi-compresseurs (NI 923 848).
Se reporter à la notice des schémas électriques de la
Géolis Bi-compresseurs (NC 943 848) pour disposer
de schémas électriques détaillés.
4

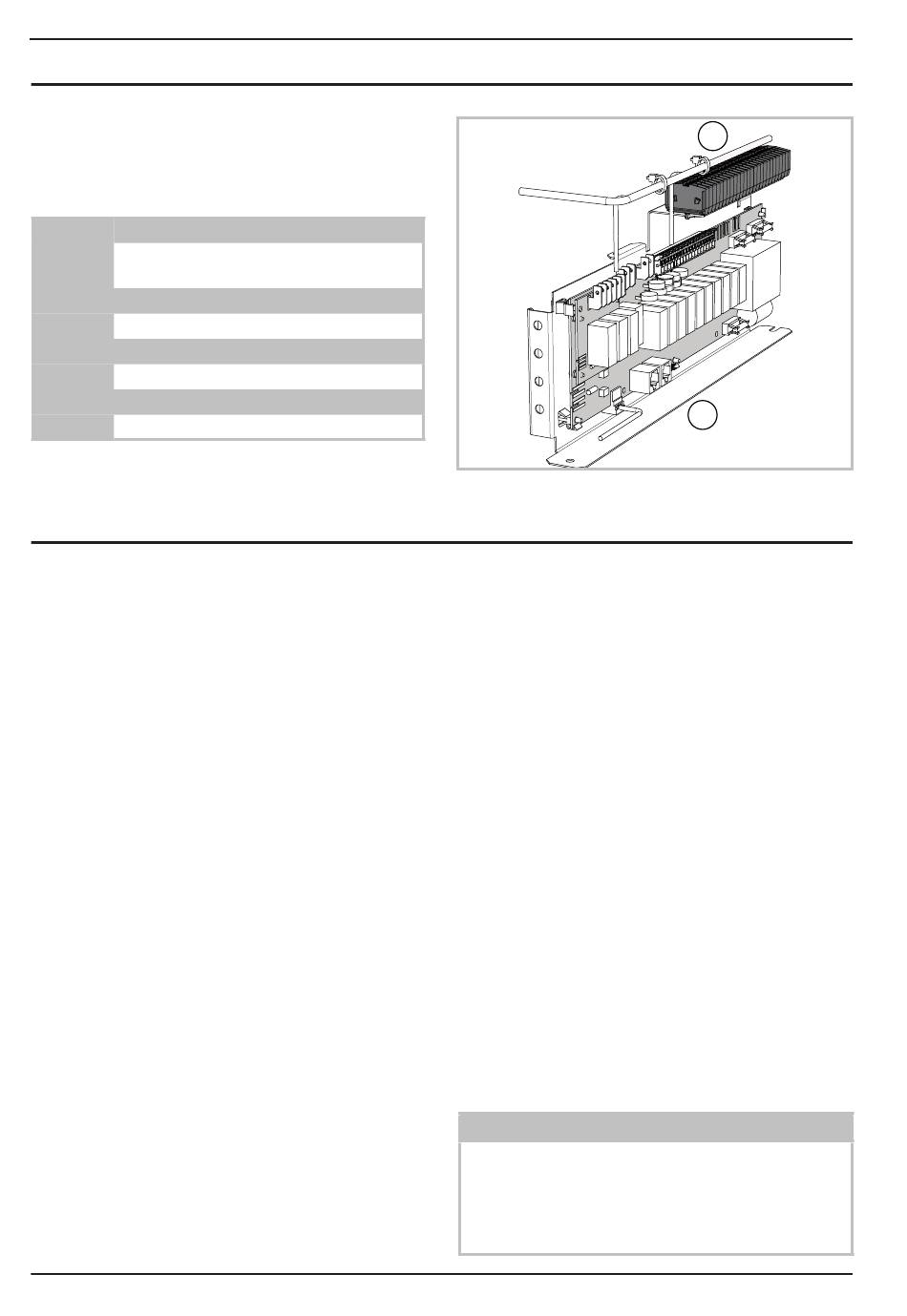

Figure 1 -
Carte d'extension et bornier X6a
2.5
Chaudière électrique
Pour augmenter le nombre d'étages d'appoints par
rapport à la carte de base.
2.6
Rafraîchissement
Si les relais de la carte de base servent déjà à des
étages d'appoints électriques.
>
Attention !
Tous les raccordements électriques effectués derriè-
re un capot sécurisé par des vis doivent être menés
par un électricien qualifié.
Les raccordements électriques ainsi que l'installation
doivent être en accord avec la réglementation en
vigueur.
6a
10
<
NI 923 849 #
