VORTEK S.R.L.
Siège social: Fraz. Viebolche, 23 - 13835 VALDILANA (BI) - Entrepôt: Regione Fornace, 21/B - 13835 VALDILANA (BI)
Tel.+39 015 9248005 - Fax +39 015 7135949 - www.vortek.it - info@vortek.it
Inscription Registre Entreprise Biella, Cod. Fisc. et TVA n° 02401150020 - R.E.A. Biella n°188544 - Capital Social EURO 10.000,00 Int. Vers.
INSTRUCTIONS DE MONTAGE PORTAIL PIÉTON VORTEK
-6. Fixer la jambe de force (part. D) au poteau en "T" (part. B), régler et fixer le
support pour jambes de force (part. E).
-7. Visser le support Vortek T35 (part. I) à une distance 'Y'.
-8. Insérez dans le support Vortek T35 (part. I) le poteau en "T" (part. L) et fixer-le
avec la vis appropriée à tête hexagonal M8 x 20.
-9. Appliquer à la jambe de force (part. P) le support pour jambes de force (part. Q).
Voir figure 2 et 3 page 2.
Vérifier la bonne distance "K" du poteau en « T » (part. L) au support Vortek T35
(part. O).
Attention: la distance 'K' peut varier selon la pente du terrain.
-10. Visser le support Vortek T35 (part. O) et fixer le poteau en "T"(part. L) la plaque
supérieur à fermeture du portail (part. M) avec la jambe de force (part. P)
(voir figure 8), régler et fixer le support pour jambes de force (part. Q).
-11. Visser le battant inférieur à fermeture du portail (part. N) comme dans la figure 9.
7
5
4
6

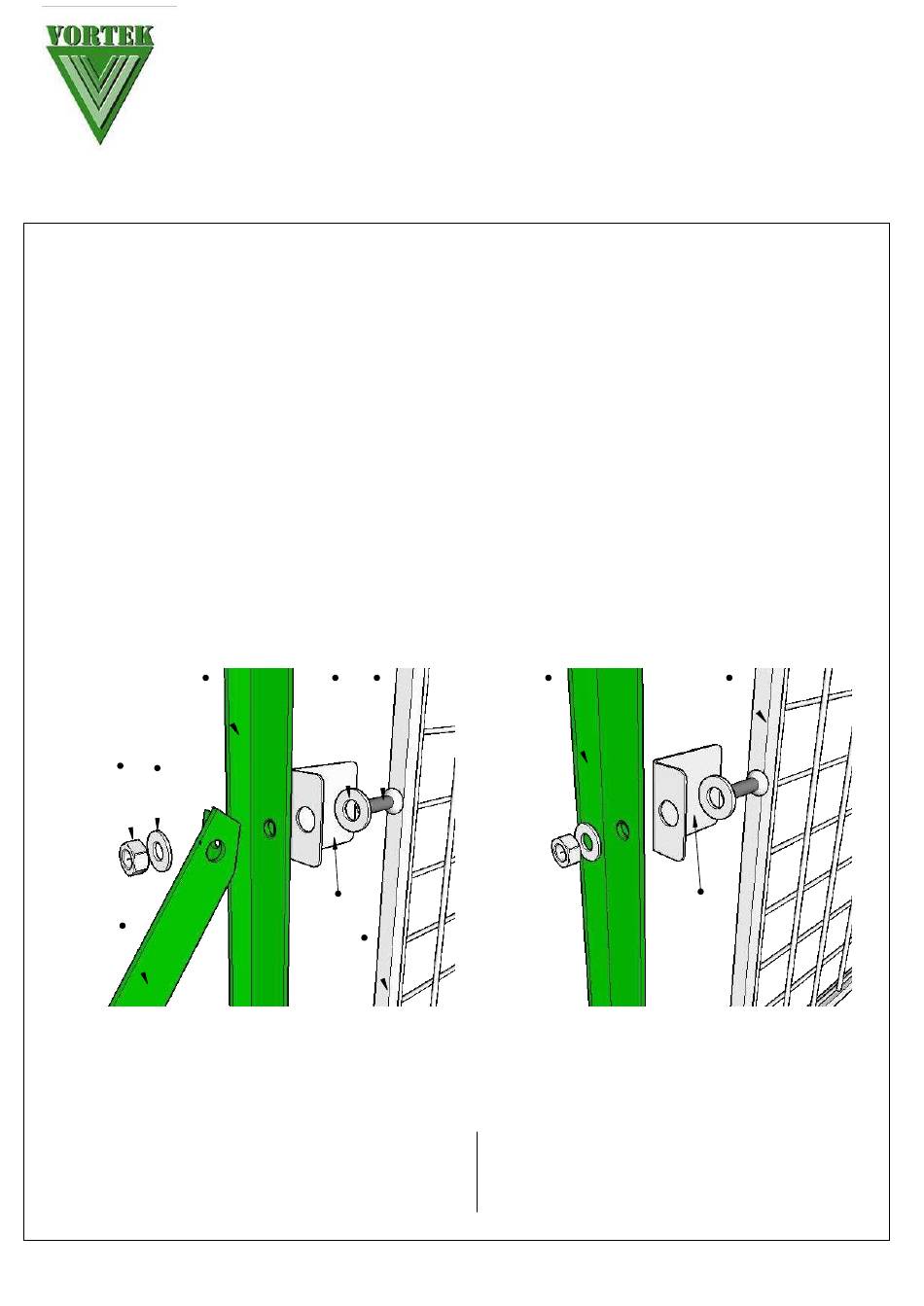

FIGURE 8 – DÉTAIL BATTANT SUPÉRIEUR
LÉGENDE
- FIGURE 8:
1.
VIS ALLEN À TÊTE PLATE M8 X 30;
2.
RONDELLE DIAMÈTRE 12;
3.
PLAQUE BATTANT;
4.
RONDELLE DIAMÈTRE 8;
2
1
3
8
PAGE 5/6
L
FIGURA 9 - DÉTAIL BATTANT INFÉRIEUR
5. ÉCROU M8;
6. JAMBE DE FORCE;
7. POTEAU;
8. PORTAIL.
F
N
