VORTEK S.R.L.
Siège social: Fraz. Viebolche, 23 - 13835 VALDILANA (BI) - Entrepôt: Regione Fornace, 21/B - 13835 VALDILANA (BI)
Tel.+39 015 9248005 - Fax +39 015 7135949 - www.vortek.it - info@vortek.it
Inscription Registre Entreprise Biella, Cod. Fisc. et TVA n° 02401150020 - R.E.A. Biella n°188544 - Capital Social EURO 10.000,00 Int. Vers.
INSTRUCTIONS DE MONTAGE PORTAIL PIÉTON VORTEK
7
5
6

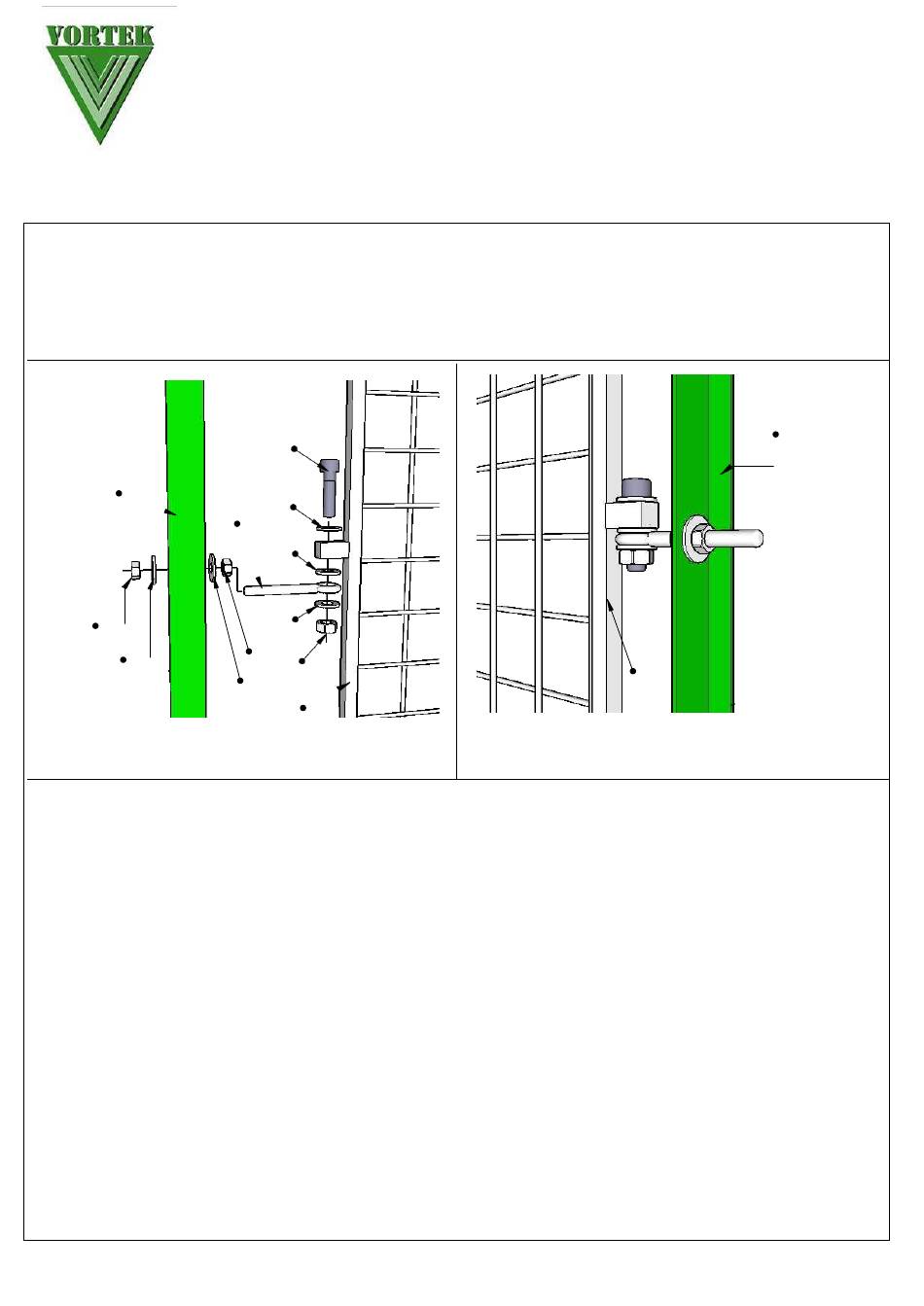

FIGURE 6 -
DÉTAIL CHARNIÈRE SUPÉRIEURE
LÉGENDE
- FIGURE 6:
1.
VIS ALLEN M10 X 40;
2.
RONDELLES DIAMÈTRE 10;
3.
OEILLET M8;
4.
ÉCROU M10;
5.
ÉCROUS M8;
6.
RONDELLES DIAMÈTRE 8;
7.
POTEAU;
8.
PORTAIL.
1
2
3
2
2
5
4
6
8
FIGURA 7 -
DÉTAIL CHARNIÈRE SUPÉRIEURE
PAGE 4/6
B
F
