VORTEK S.R.L.
Siège social: Fraz. Viebolche, 23 - 13835 VALDILANA (BI) - Entrepôt: Regione Fornace, 21/B - 13835 VALDILANA (BI)
Tel.+39 015 9248005 - Fax +39 015 7135949 - www.vortek.it - info@vortek.it
Inscription Registre Entreprise Biella, Cod. Fisc. et TVA n° 02401150020 - R.E.A. Biella n°188544 - Capital Social EURO 10.000,00 Int. Vers.
INSTRUCTIONS DE MONTAGE PORTAIL PIÉTON VORTEK
- 1. Visser le support Vortek T35 MAX (part. A).
- 2. Insérez dans le support Vortek T35 MAX (part. A) le poteau en T (part. B)
et fixez-le avec la vis à tête hexagonale M8 x 20.
-3. Appliquez à la jambe de force (part. D) le support pour jambes de force (part. E) et
vérifier la bonne distance 'X' du poteau en T (part. b) au support Vortek T35 (part. C).
Attention: la distance 'X' peut varier en fonction de la pente du terrain.

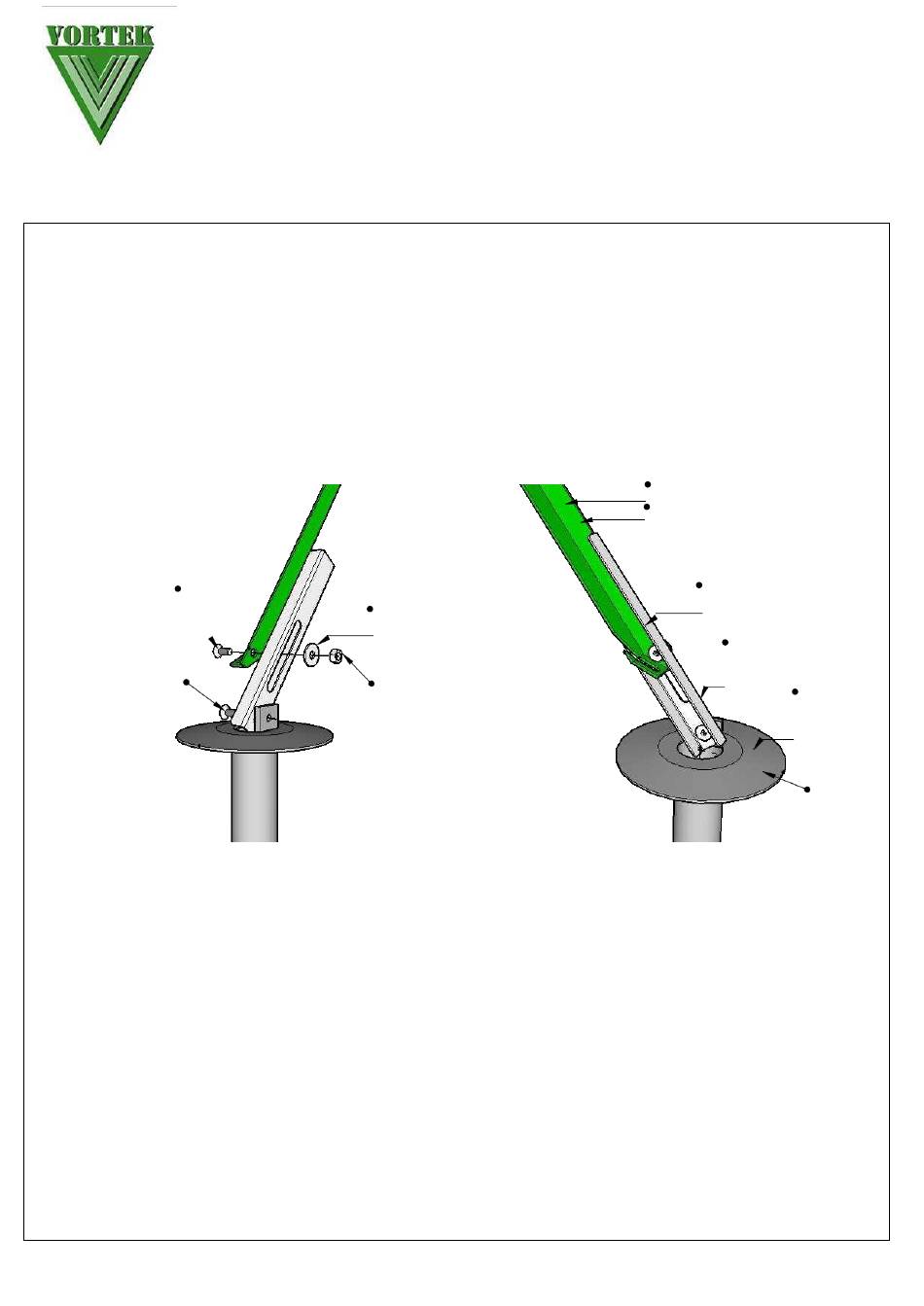

Détail des supports de montage pour les jambes de force « E » et « Q » avec les
jambes de force « D » et « P » (figures 2 et 3).
1
1
FIGURE 2
LÉGENDE
-FIGURE 2:
1. VIS À TÊTE PLATE M8 x M20
2. DIAMÈTRE DE LA RONDELLE 8
3. ÉCROU M8
- 4. Visser le support Vortek T35 (part. C).
2
3
FIGURE 3
PAGE 2/6
P
D
Q
E
A
O
