INSTRUCTIONS DE MONTAGE PORTAIL PIÉTON VORTEK
-5. Fixer le portail
8
5
6
7

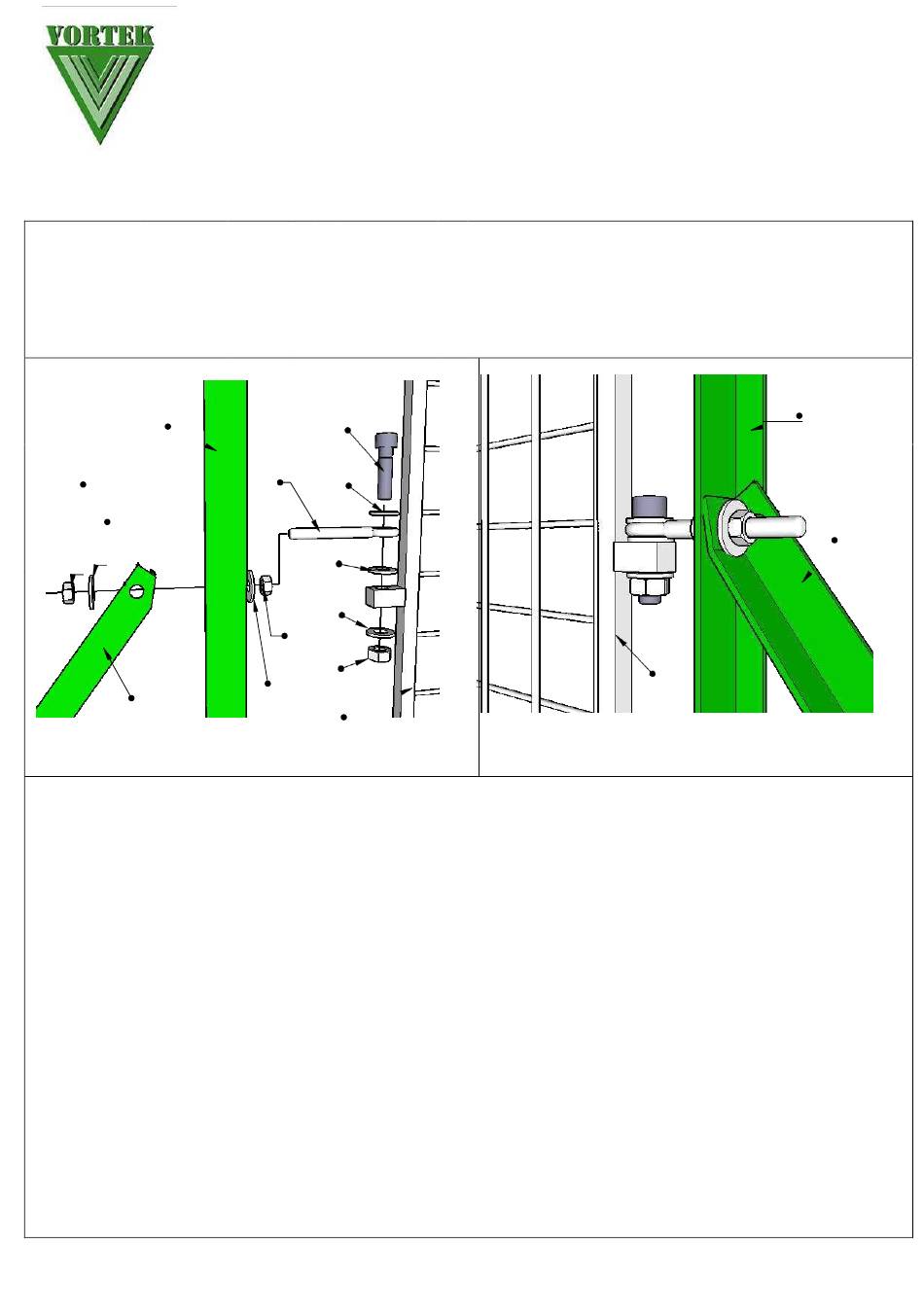

FIGURE 4 –
DÉTAIL CHARNIÈRE SUPÉRIEURE
LÉGENDE
- FIGURE 4:
1.
VIS ALLEN M10 X 40;
2.
RONDELLES DIAMÈTRE 10;
3.
OEILLET M8;
4.
ÉCROU M10;
5.
ÉCROUS M8;
6.
RONDELLES DIAMÈTRE 8;
7.
JAMBES DE FORCE;
8.
POTEAU;
9.
PORTAIL
(part. F) au poteau en 'T' (part. B) comme dans la figure 4 et 5.
1
3
2
2
2
5
4
6
9
FIGURE 5 -
PAGE 3/6
F
DÉTAIL CHARNIÈRE SUPÉRIEURE
B
D
