4.4
Vues de l'appareil
4.4.1
Vue d'un SCALANCE SC6x2-2C

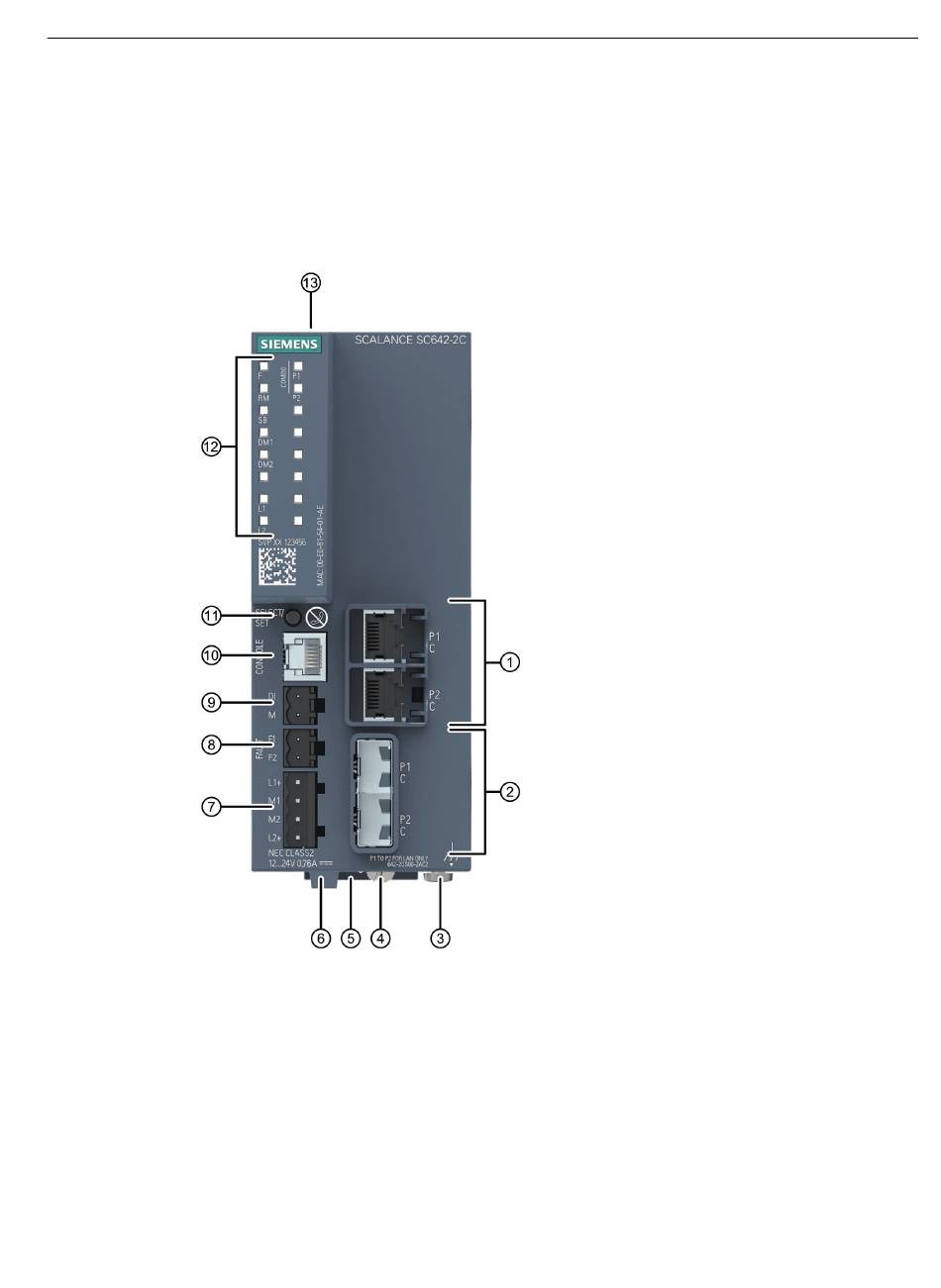

La figure suivante montre la structure du SC6x2-2C.
①
②
③
④
⑤
⑥
⑦
SCALANCE SC-600
Instructions de service, 11/2022, C79000-G8977-C453-08
Ports électriques
Emplacements de convertisseurs de médias
SFP
Vis de mise à la terre
Vis moletée
Verrou de fixation
Levier de manœuvre du verrou de fixation avec
un tournevis
Alimentation
⑧
Contact de signalisation
⑨
Entrée TOR
⑩
Interface série
⑪
Bouton-poussoir "SELECT/SET"
⑫
LED témoins
⑬
Logement pour C-PLUG/KEY-PLUG
Description
4.4 Vues de l'appareil
29
