DD1012(-D) and DD1012PI Dual Detector
Installation Sheet
EN DA DE ES FR
IT
1
4
B
A
SB01 (1)
B
ST400 3 ( )
© 2022 Carrier
NL PL PT SV
C
A
A
B
C
Cover screw (2)
C
B/C
2
(1)
(3) ( ) 4
3
12 m range (39 ft. 4 in.)
8 m (26 ft. 2 in.)
6 m (19 ft. 8 in.)
4 m (13 ft. 1 in.)
2 m (6 ft. 6 in.)
0 m
2 m (6 ft. 6 in.)
4 m (13 ft. 1 in.)
6 m (19 ft. 8 in.)
8 m (26 ft. 2 in.)
2.4 m (7 ft. 10 in.)
(optimum)
P/N 146550999-1-ML • REV R • ISS 20JUL22
1 / 42
(2)
( ) 3
1
2.0 m
(39 ft. 4 in.)
Publicité
Table des Matières
Manuels Connexes pour Aritech DD1012
Sommaire des Matières pour Aritech DD1012

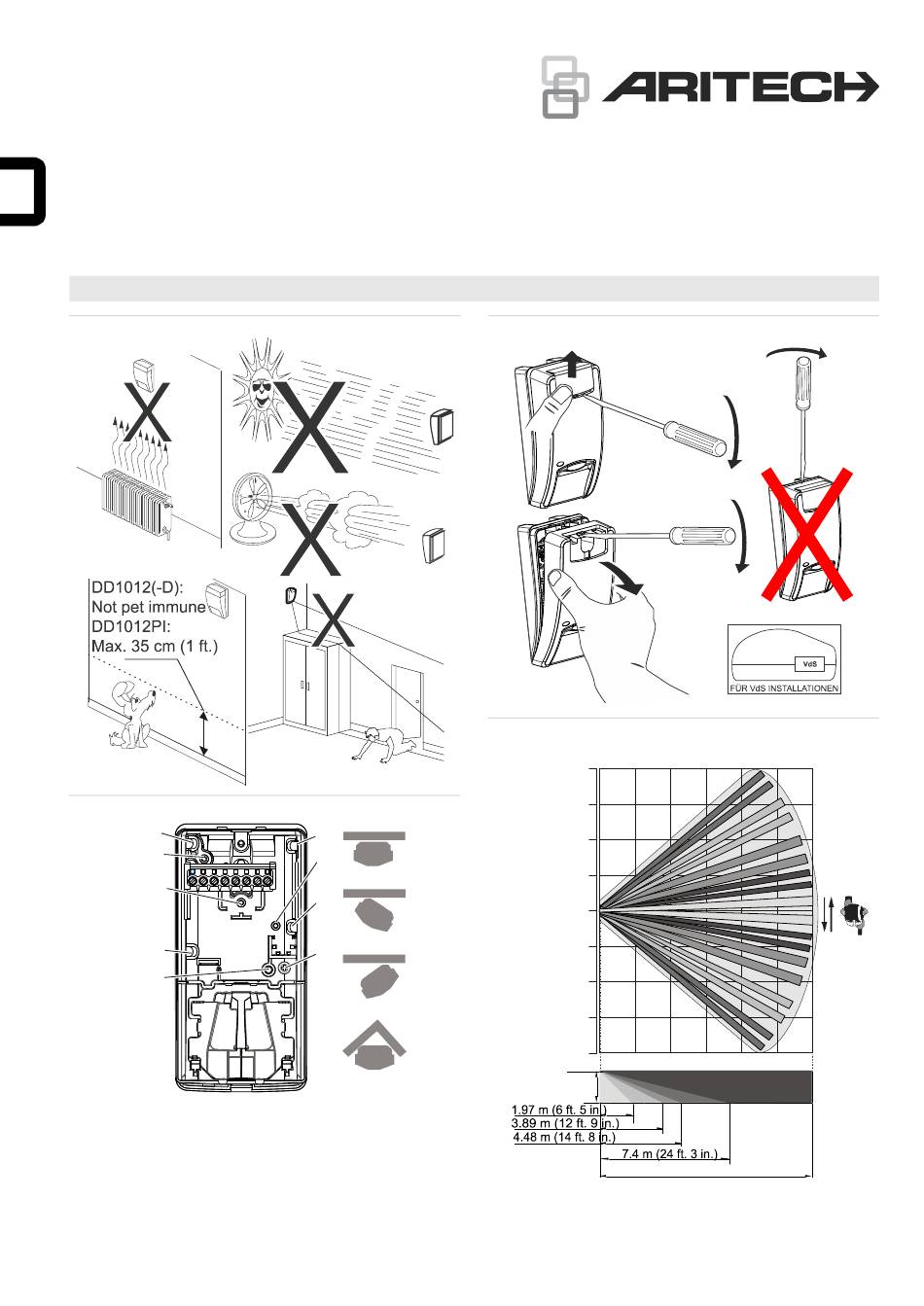

- Page 1 DD1012(-D) and DD1012PI Dual Detector Installation Sheet EN DA DE ES FR NL PL PT SV ( ) 3 (3) ( ) 4 12 m range (39 ft. 4 in.) 8 m (26 ft. 2 in.) 6 m (19 ft. 8 in.) 4 m (13 ft.
- Page 2 1 2 3 5 7 8 9 Cable inlet (1) Remove ST400 ( ) Cable 90 cm gutter ( ) 3 (2 ft. 11 in.) 8 (DD1012(-D)) 5 curtains 7 curtains 5 curtains 6 m range 6 m range 12 m range 2B-3B...

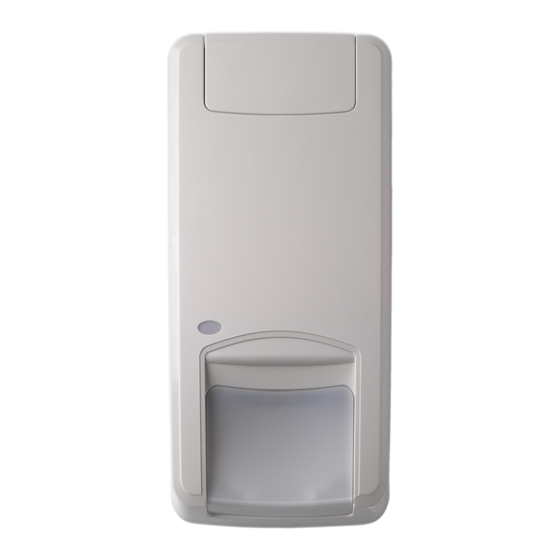

- Page 3 ∞ Tamper (open) EN: Installation Sheet Description DD1012(-D) and DD1012PI are dual motion sensors. They combine the patented PIR mirror optics technology with the patented Range Controlled Radar technology. The DD1012PI is designed to be immune up to certain size and build of pets.
