h.
Module de mémoire
i.
pile bouton
j.
Retrait du dissipateur de chaleur
k.
Cadre du châssis

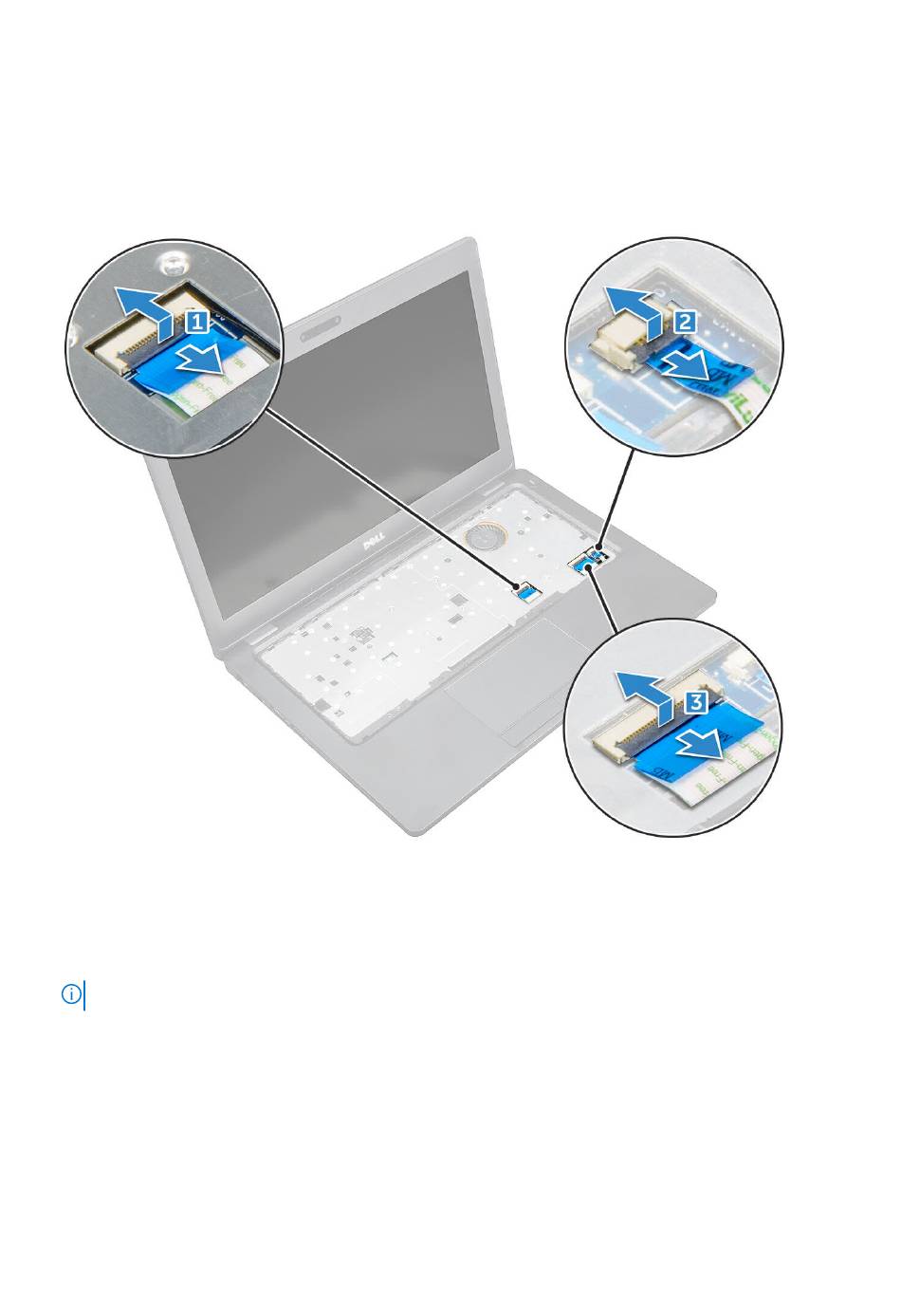

3. Déconnectez de la carte système les câbles suivants :
a. Pavé tactile [1]
b. Carte des voyants LED [2]
c. Carte USH [3]
4. Pour dégager la carte système :
a. Retirez la vis M2*3 qui fixe le support du câble d'écran [1].
b. Soulevez la languette métallique qui maintient le câble d'écran [2].
c. Débranchez les câbles d'écran des connecteurs sur la carte système [3] [4].
d. Débranchez le câble du port du connecteur d'alimentation du connecteur sur la carte système [5].
e. Retirez les vis M2*3 qui fixent le support métallique [6].
REMARQUE :
f. Soulevez le support métallique de la carte système [7].
40
Démontage et remontage
Le support métallique fixe le port DisplayPort sur USB Type-C.
