3.8 Réglage de l'adaptateur à clapet
L'inclinaison de l'adaptateur à clapet 4 peut être modifiée par rapport au rail modulaire.
Débloquer le boulon moleté 1 de deux tours. Ecarter le disque cranté 2 à la main et
placer l'adaptateur à clapet 4 dans la position voulue. Resserrer le boulon moleté 1.
Pour les adaptateurs à clapet à ressort, la tension du ressort est réglée avec la vis cylin-
drique 3.
Sens A: plus forte
Sens B: moins forte
3.9 Réglage du rouleau d'application
Le rouleau d'application de l'adaptateur peut être réglé en fonction de l'étiquette et de la
marchandise entrant en ligne de compte.
Déplacement horizontal à l'aide de la vis moletée 1
Déplacement vertical à l'aide du boulon moleté 2
5999.551-02D 13.06.2007 WM
4 3 2
A
B
1
1

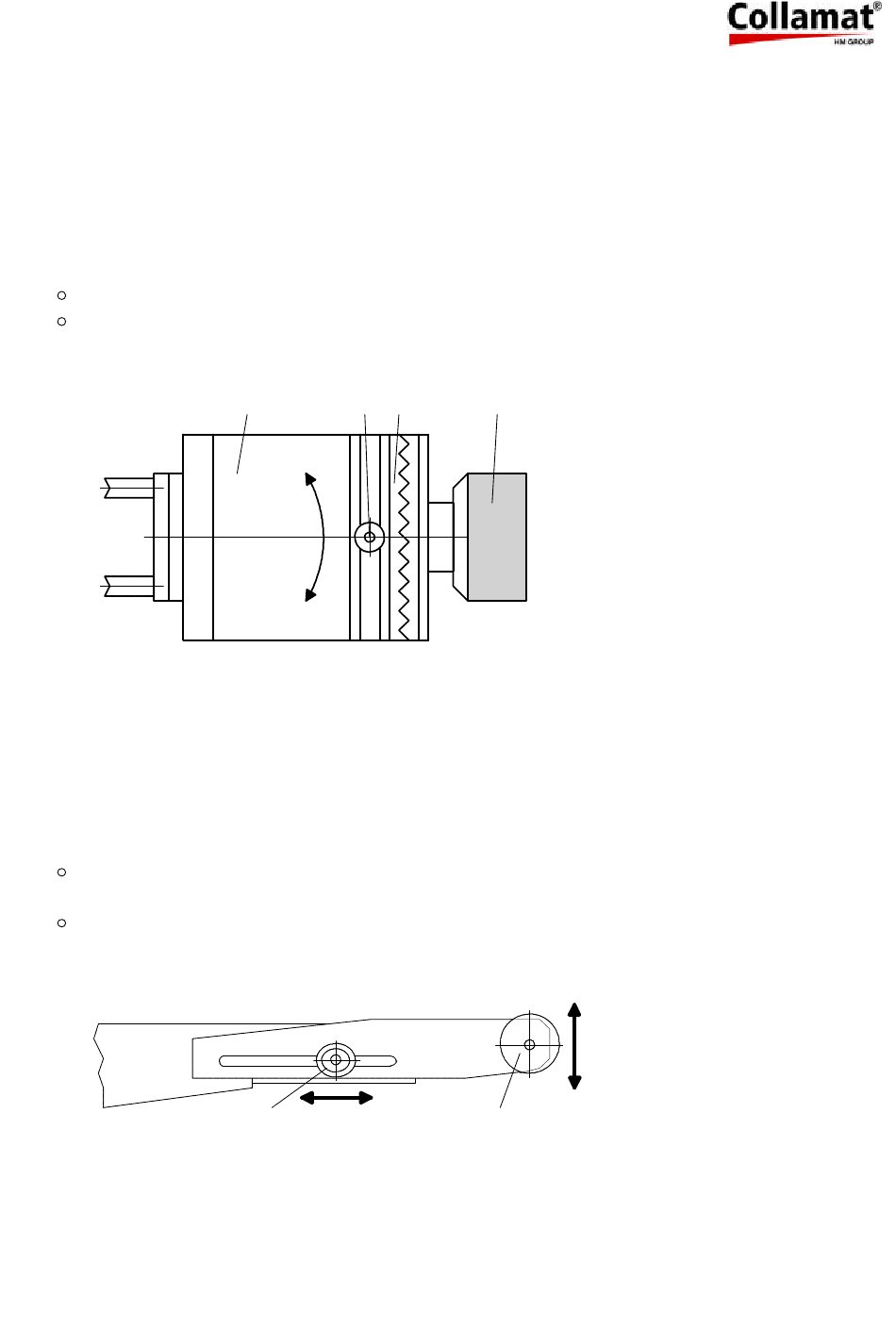

1. Boulon moleté
2. Disque cranté
3. Vis cylindrique
(réglage tension ressort)
4. Adaptateur à clapet
