3.5 Cylindre d'entraînement, unité de traction
Pour déverrouiller le rouleau de contre pression 2 du cylindre d'entraînement 1, il faut
faire tourner le boulon moleté 3 de 90 degrés.
Réalisation à droite:
Réalisation à gauche:
Positionner le rouleau de contre pression 2 au centre du papier support (pour cela il faut
débloquer la cheville de fixation, afin de pouvoir déplacer le rouleau de contre pression.

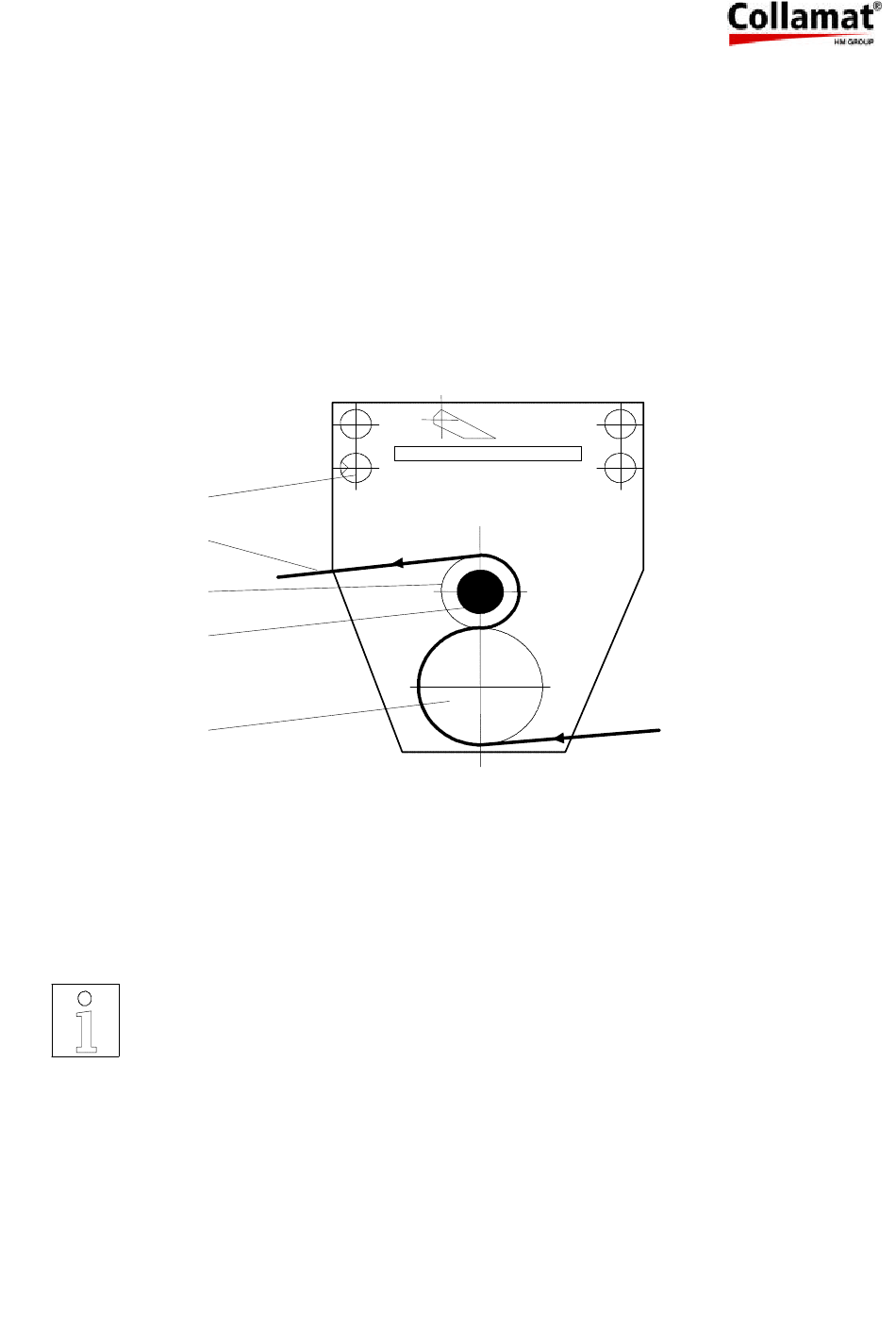

Enrouler le papier support autour du cylindre d'entraînement 1 et du rouleau de contre
pression 2 comme le montre le croquis. Rebloquer le rouleau de contre pression 2.
4
5
2
3
1
1. Cylindre d'entraînement
2. Rouleau de contre pression
3. Boulon moleté
4. Rouleau de déviation
5. Bande de papier support
Information:
Si le rouleau de contre pression n'est pas verrouillé, il en résultera une
annonce d'erreur: "Traction papier /-fin"
5999.551-02D 13.06.2007 WM
dans le sens de la montre
dans le sens contraire à la montre
