FXHA-A
Conditionneur d'air à système VRV
4P673749-1A – 2022.11
▪
Raccords évasés. Branchez le tuyau de réfrigérant à l'unité à l'aide des raccords
évasés.
▪

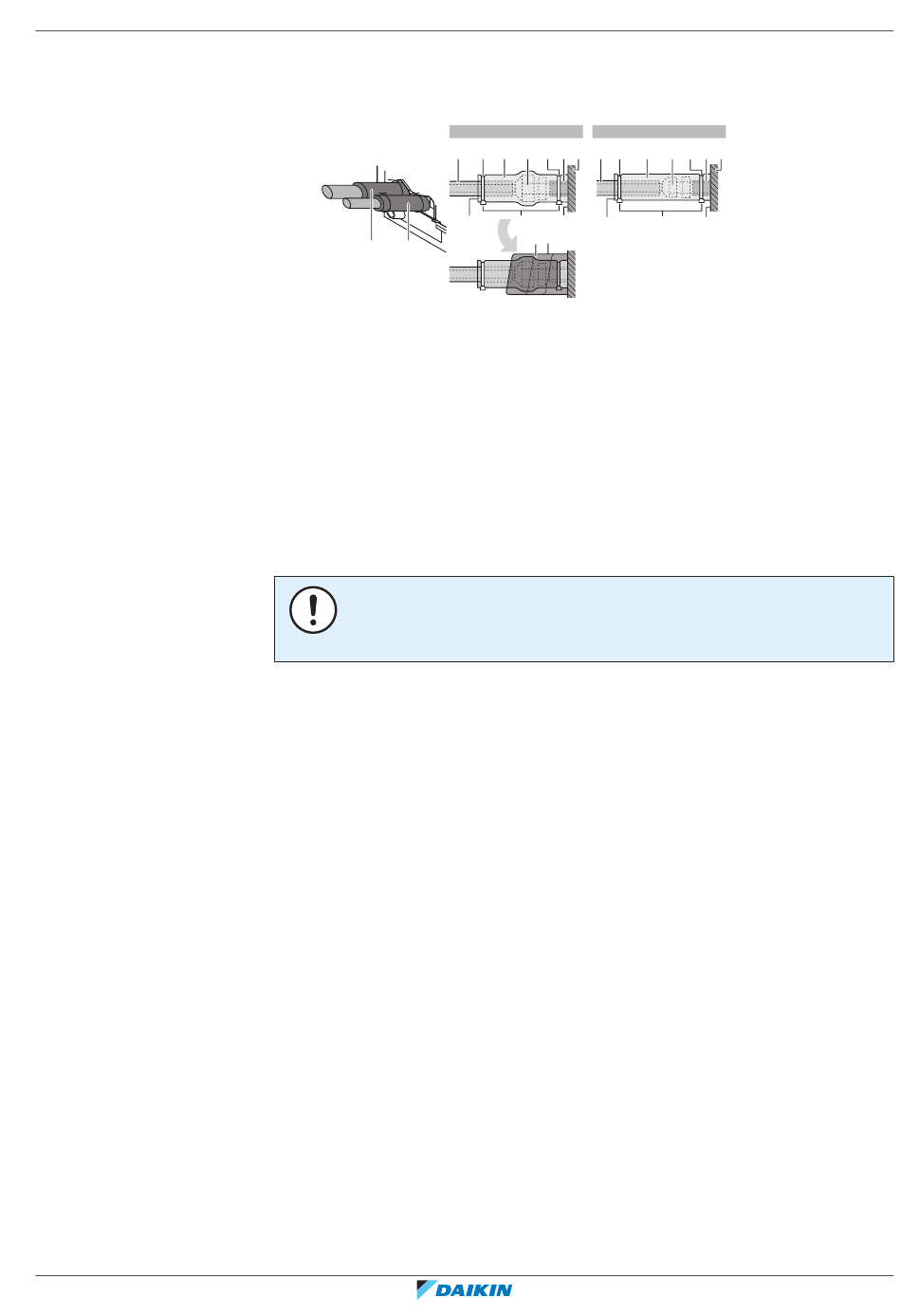

Isolation. Isolez la tuyauterie de réfrigérant sur l'unité intérieure comme suit:
A
B
A Tuyauterie de gaz
B Tuyauterie de liquide
a Matériau d'isolation (à prévoir)
b Attache-câbles (accessoires)
c Pièces d'isolation: Grande (tuyau de gaz), petite (tuyau de liquide) (accessoires)
d Ecrou évasé (fixé sur l'unité)
e Raccord du tuyau de réfrigérant (fixé à l'unité)
f Unité
g Petit patin d'étanchéité (accessoire)
1 Relevez les joints des pièces d'isolation.
2 Fixez-les à la base de l'unité.
3 Serrez l'attache-câble sur les pièces d'isolation.
4 Enroulez le patin d'étanchéité de la base de l'unité vers le haut de l'écrou évasé.
REMARQUE
Veillez à isoler toute la tuyauterie de réfrigérant. Toute tuyauterie exposée est
susceptible de provoquer de la condensation.
17
A
a
b
c
d
b
e f
a
b
3
2
1
1
g
4
Installation des tuyauteries
|
B
c
d
b
e f
3
2
Guide de référence de l'installateur et de l'utilisateur
71
