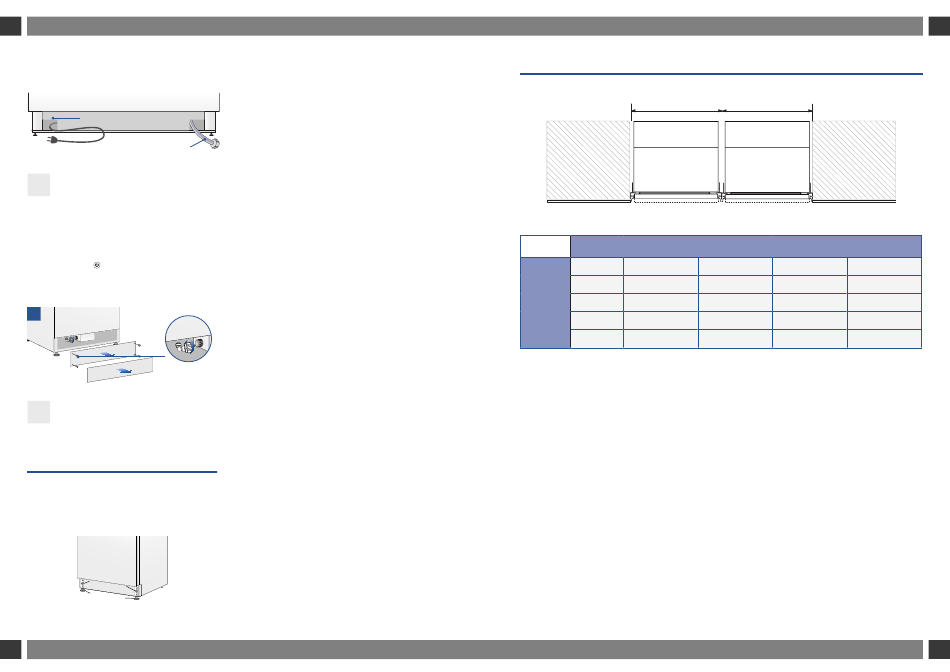

3. PRÉPARATION À L'INSTALLATION
FR
COMPRESSEURS AU-DESSUS:
Branchement Électrique
Raccordement Hydraulique
fig.2 Arrière de l'appareil
Intervenir de la manière suivante:
>
Dérouler le câble électrique et le brancher
directement à la prise murale.
>
Contrôler que l'appareil soit en stand-by et que les
voyants soient éteints; dans le cas contraire, appuyer
sur la touche Unit
pour éteindre l'appareil
1
fig.3 Avant de l'appareil
>
Raccorder le tuyau au robinet en utilisant les
garnitures comprises à l'intérieur du Kit Utilisateur.
3.4 Mise à niveau
Mettre à niveau l'appareil en réglant les pieds et
les roues arrière à la base de l'appareil.
2
2
1
1
16
Intervenir de la manière suivante:
>
Si nécessaire, déposer le socle ou la grille
inférieure (il est fixé par des aimants), ajuster la
hauteur des pieds de nivellement
d'une clé de 17 mm (11/16").
>
Ajuster ensuite la hauteur des roues arrière
en tournant les boulons de réglage avant
en sens horaire (pour soulever) ou anti-horaire
(inférieur), selon le besoin. Faire attention en
cas d'utilisation d'une visseuse électrique et
réduire la puissance afin d'éviter d'endommager
le système de nivellement.
>
Reposer le socle ou la grille inférieure.
[ 1
].
4. DIMENSIONS DE LA NICHE D'ENCASTREMENT
4.1 Niche d'encastrement pour installation combinée (pour tous les modèles sauf XPro)
[ 1 ]
au moyen
[ 2 ]
ESPACEMENT CORRECT ENTRE LES APPAREILS INDIQUÉ PLUS TARD DANS CE MANUEL.
B
A
A
Modèle 18"
Modèle 24"
Modèle 18"
36"(914mm)
42"(1067mm)
Modèle 24"
42"(1067mm)
48"(1220mm)
Modèle 30"
48"(1220mm)
54"(1372mm)
Modèle 36"
54"(1372mm)
60"(1524mm)
FR
B
Modèle 30"
Modèle 36"
48"(1220mm)
54"(1372mm)
54"(1372mm)
60"(1520mm)
60"(1520mm)
66"(1676mm)
66"(1676mm)
72"(1829mm)
17
