D
Verwendungsbereich :

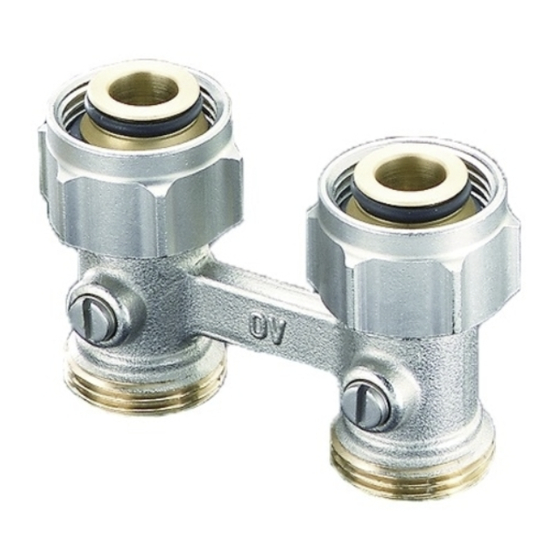

Oventrop ZB-Absperrverschraubung (Zweirohr-
Block) zur Verwendung an Heizkörpern mit
integrierter Ventilgarnitur G
Rohrabstand 50 mm
Einsetzbar :
– als Absperrverschraubung
– als Montagehilfe für die Verlegung der Rohr-
leitungen
Montage :
Die beiliegenden selbstdichtenden Einschraub -
stutzen fest in die Anschlussstutzen der Ventil-
garnitur einschrauben.
Bei der Montage der Rohrleitungen auf parallele
Zuführung sowie auf richtigen Anschluss der
Vor- und Rücklaufleitung achten. Die ZB-
Absperr verschraubung spannungsfrei installie-
ren.
Die Überwurfmuttern an der Verbindung ZB-
Absperrverschraubung-Heizkörper mit einem
Drehmoment von 20-30 Nm anziehen.
Auf Zugänglichkeit der Absperrungen achten.
Für den Anschluss von Kupfer-, Präzisions-
stahl-, Edelstahl-,
„Copipe" Mehrschicht-Verbundrohr, ist das
Oventrop-Klemmringverschraubungsprogramm
zu verwenden. (Alternativ passen auch die
Klemmringverschraubungen anderer Hersteller
- außer für „Copipe" Mehrschicht-Verbundrohr
-, die für den Anschluss an AG G
3838 (Eurokonus) ausgelegt sind.)
Technische Änderungen vorbehalten.
101588380 04/2013
Premium Armaturen + Systeme
„Multiflex F", ZB-Absperrverschraubung
1
⁄ IG.
2
Kunststoffrohr, sowie
3
⁄ nach DIN V
4
Art.-Nr. 101 58 83
OVENTROP GmbH
Paul-Oventrop-Str. 1
D-59939 Olsberg
Telefon (0 29 62) 82 - 0
Telefax (0 29 62) 82 - 400
E-Mail mail@oventrop.de
Internet www.oventrop.com
Eine Übersicht der weltweiten Ansprech-
partner finden Sie unter www.oventrop.de.
Einbauanleitung
