Diematic iSystem DIN
N
15/12/2009 - 300022396-001-A
4.4.6.
C
B
C
B
AUX
N
N L N L N L N L
2
1
A
Z
E
R
T
Y
La partie ECS est maintenue à la consigne ECS par la
chaudière.
La zone chauffage est maintenue à la consigne calculée
en fonction de la température extérieure. La zone est
réchauffée quand la température sonde tampon chauffage
T passe en-dessous de la consigne calculée -6 °C. Le
réchauffage de la zone chauffage s'arrête quand la
température tampon chauffage passe au-dessus de la
consigne calculée.

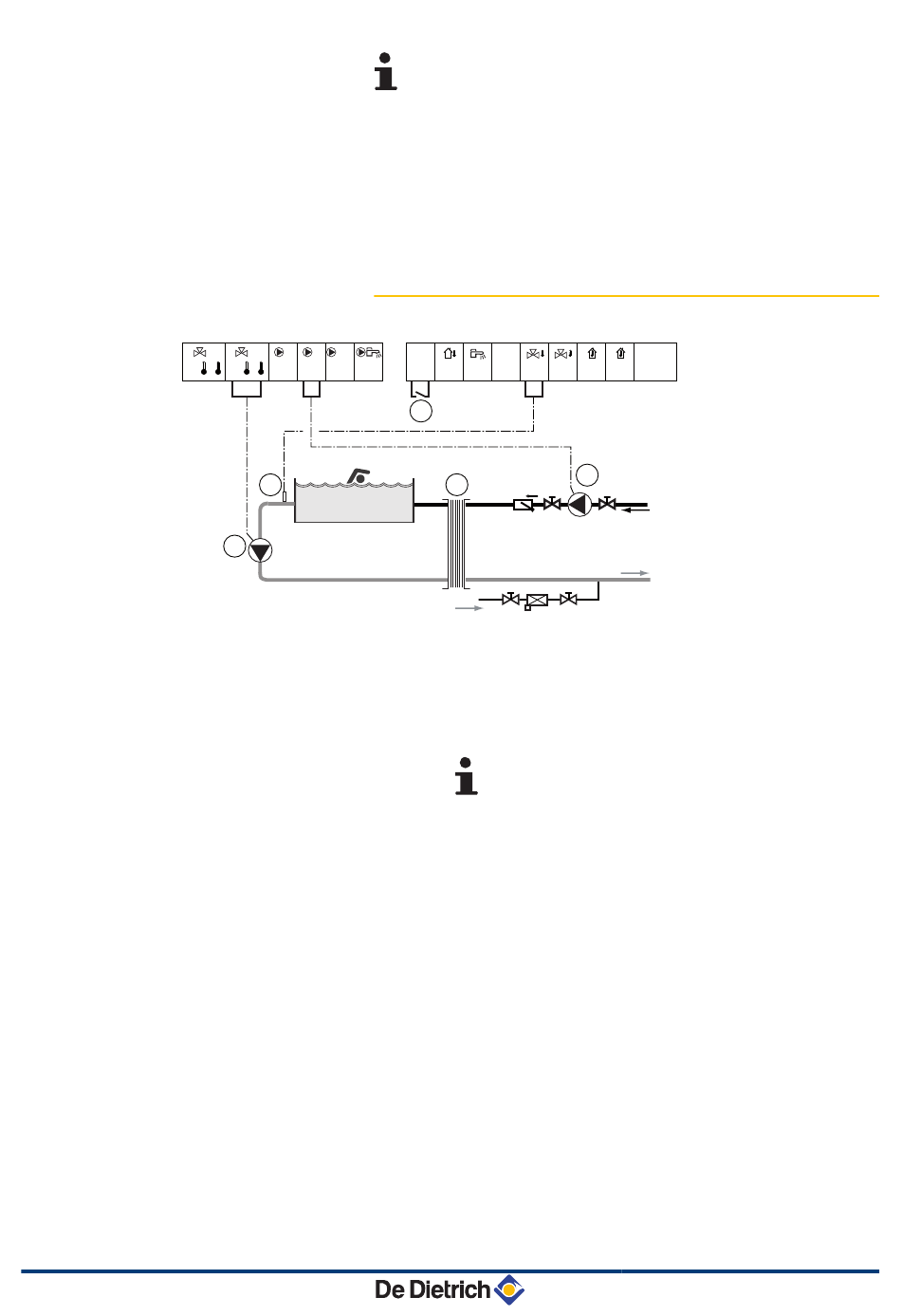

Raccordement d'une piscine
S Syst.
0-10V
AF
BF
B
C
+ -
4
3
Raccorder la pompe secondaire piscine.
Raccorder la sonde piscine.
Echangeur à plaques.
Commande de coupure de chauffe de la piscine
Lorsque le paramètre E.TEL: est réglé sur
TOR.B, la piscine n'est plus réchauffée quand le
contact est ouvert (réglage d'usine), seul l'antigel
reste assuré.
Le sens du contact reste réglable par le
paramètre CTC.TEL.
Raccorder la pompe primaire piscine.
Ne rien raccorder sur le bornier.
BUS
CDI CDR
CDI
0V B A
B
C
C002819-B
5
4. Installation
18
