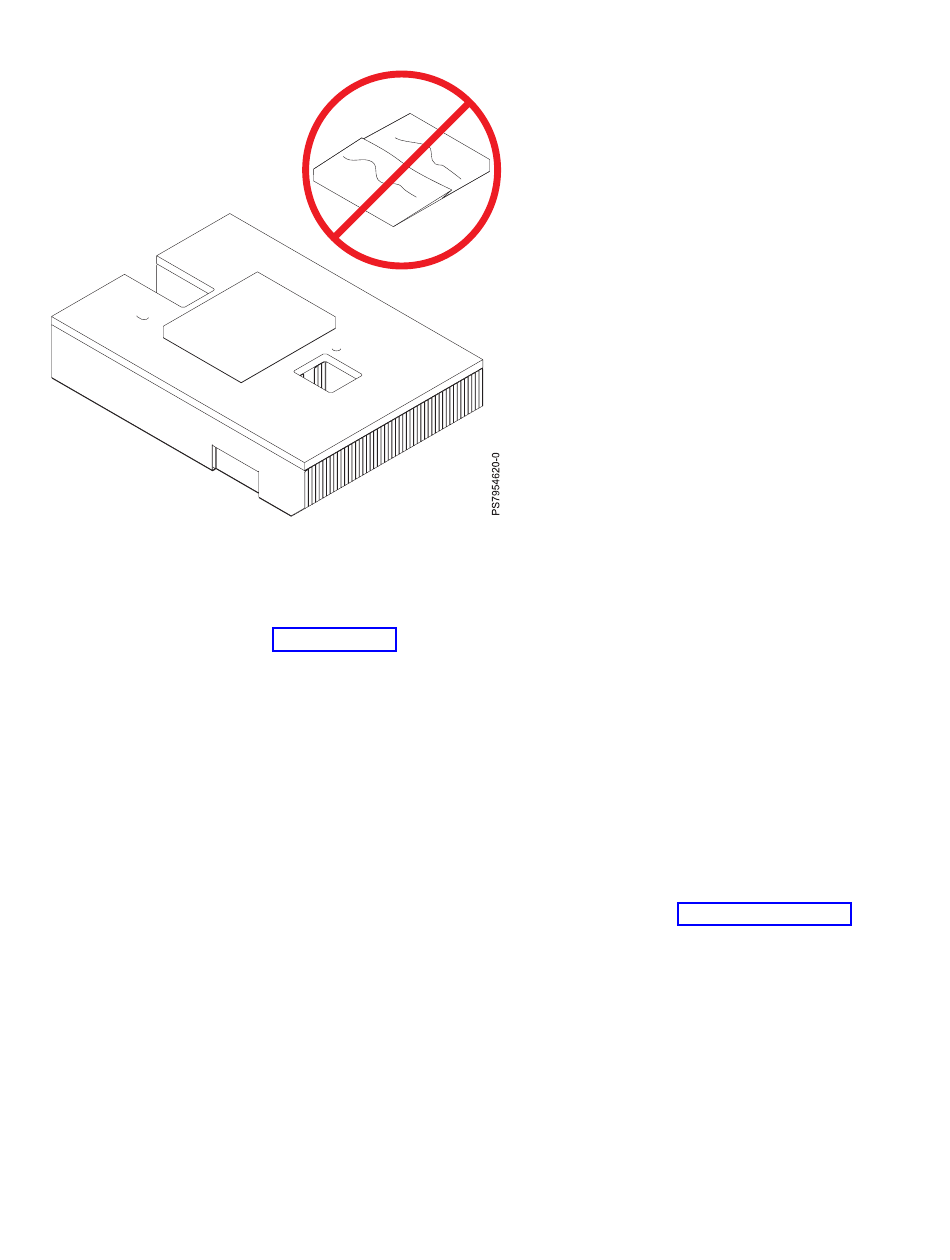

Figure 43. Inspection du matériau d'interface thermique
9. Remplacez-vous le matériau d'interface thermique ou le dissipateur thermique ?
Oui :
Passez à l'étape suivante.
Non : Passez à l'étape 11, à la page 87.
10. Installez une nouvelle feuille de matériau d'interface thermique :
a. Si le matériau d'interface thermique ou le dissipateur thermique doit être remplacé, commandez
le numéro de composant 00E9320 (dissipateur thermique et matériau d'interface thermique).
b. Ouvrez l'emballage du matériau d'interface thermique et retirez avec précaution ce dernier du
conteneur d'expédition en le tenant par les bords de la bande de support.
c. Retirez le film protecteur de la bande de support claire à l'aide des pinces à épiler fournies.
Remarque : Le matériau d'interface thermique doit rester à plat. Quelques petites ridules sont
acceptables, mais pas des plis.
d. A l'aide des pinces à épiler fournies, retirez la bande de support et centrez-la sur le
microprocesseur avec le côté noir vers le haut. Alignez les bords biseautés du matériau
d'interface thermique et du microprocesseur (A), comme illustré dans la figure 44, à la page 87.
86
Power Systems : Noeud de traitement IBM Flex System p270 - Guide d'installation et de maintenance
