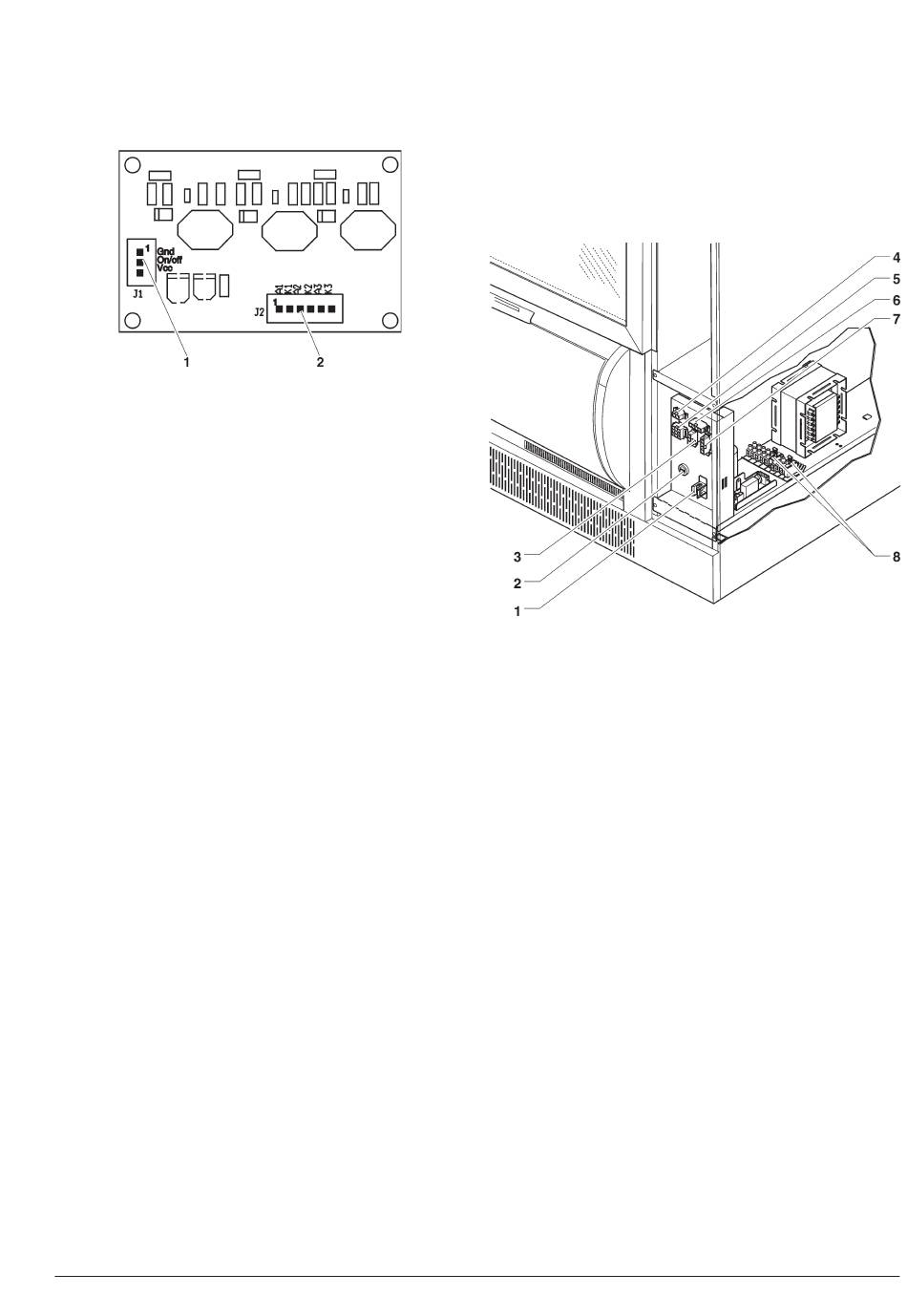

PLATInE D'éCLAIRAgE vITRInE
Cette platine fournit le courant aux lEDs d'éclairage de
la vitrine, pour avoir une luminosité constante.
Cette platine se trouve dans le compartiment coulissant
des systèmes de paiement
Fig 32
1-
Vers la platine CPU
2-
Vers les platines des LEDs
© by N&W GLOBAL VENDING S.p.A.
PAnnEAU éLECTRIQUE
le panneau électrique est logé dans le compartiment
coulissant des systèmes de paiement; les fusibles et
l'interrupteur du compartiment sont accessibles directe-
ment, mais pour accéder aux connecteurs situés sur le
devant du panneau électrique il faut enlever la protection
métallique.
Pour remplacer éventuellement des fusibles, il faut
impérativement débrancher du secteur le câble
d'alimentation électrique.
Fig. 33
1-
Interrupteur général
2-
Fusible de ligne
3-
Pas utilisé
4-
Pas utilisé
5-
Connecteur alimentation CPU
6-
Pas utilisé
7-
Connecteur compresseur ventilateur électrique
8-
Fusible de protection du transformateur
41
07 2010 3645 00
