Limitation de l'angle de rotation DS24/8..32
La zone de travail maximale (angle de rotation) des actionneurs rotatifs DS24/8..32 est de 90°
(réglage d'usine). Le cas échéant, il est possible de limiter l'angle de rotation en modifiant la
connexion de l'adaptateur.

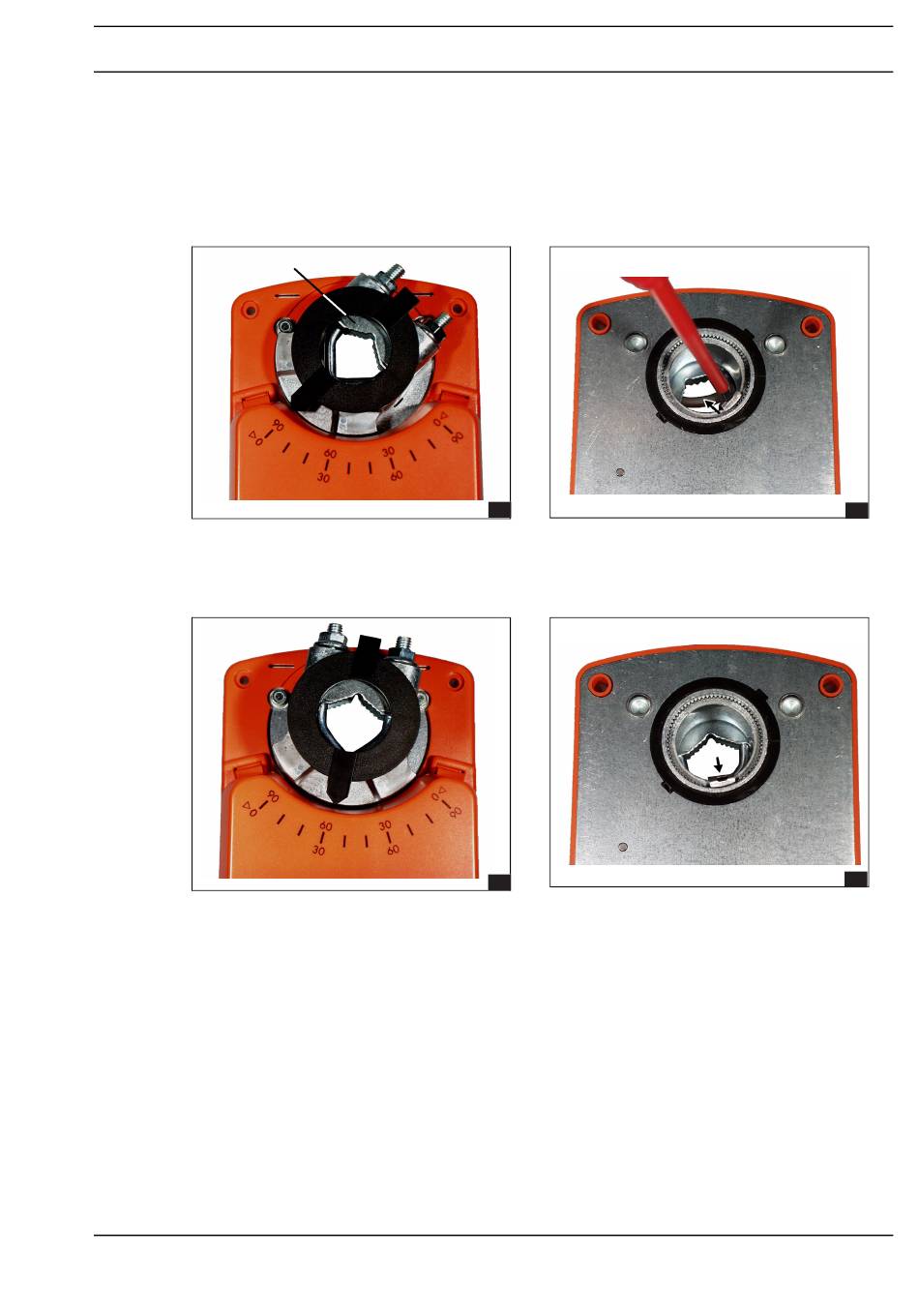

Exemple de réglage
Procédez comme suit dans le cas où vous désirez modifier l'angle de 0°..90° à 0°..60° :
(1) Adaptateur
Réglez la fin de course de l'actionneur rotatif
sur un angle de rotation de 90°.
Replacez l'adaptateur (1) dans la nouvelle fin
de course, angle de rotation de 60°.
Page 9 / 12
1
DS24/4..32 Actionneurs rotatifs
1
Déverrouillez les bracelets de serrage de
l'adaptateur (1) sur la face inférieure de l'action-
neur rotatif et retirez l'adaptateur (1) vers l'avant
de l'appareil.
3
Mettez l'adaptateur (1) en place dans la nou-
velle fin de course, 60°, jusqu'à ce que le brace-
let de serrage s'encliquette.
Fiche technique 3.50-32.018-01-FR
2
4
