Fiche technique 2.50-40.008-01-FR
SBM8
Raccordement
Bus d'armoire
Pour la connexion du bus d'armoire, utilisez au minimum un câble de type JY(St)Y 2x2x0,8 LG : deux
fois deux brins torsadés en une paire à gaine plastique et blindage électrostatique d'au moins 0,8 mm
de diamètre. Utilisez une paire torsadée pour les câbles de transmission des données (+ et -) et un
autre brin pour le raccordement à la masse (0).
Installez une résistance de terminaison d'environ 180 ohms entre les deux câbles de transmission
de données (+ et -), à l'extrémité du bus d'armoire (au point le plus éloigné de l'automate de
régulation). La résistance de terminaison est fournie avec l'automate de régulation.
La longueur maximale du câble du bus d'armoire est de 200 m.

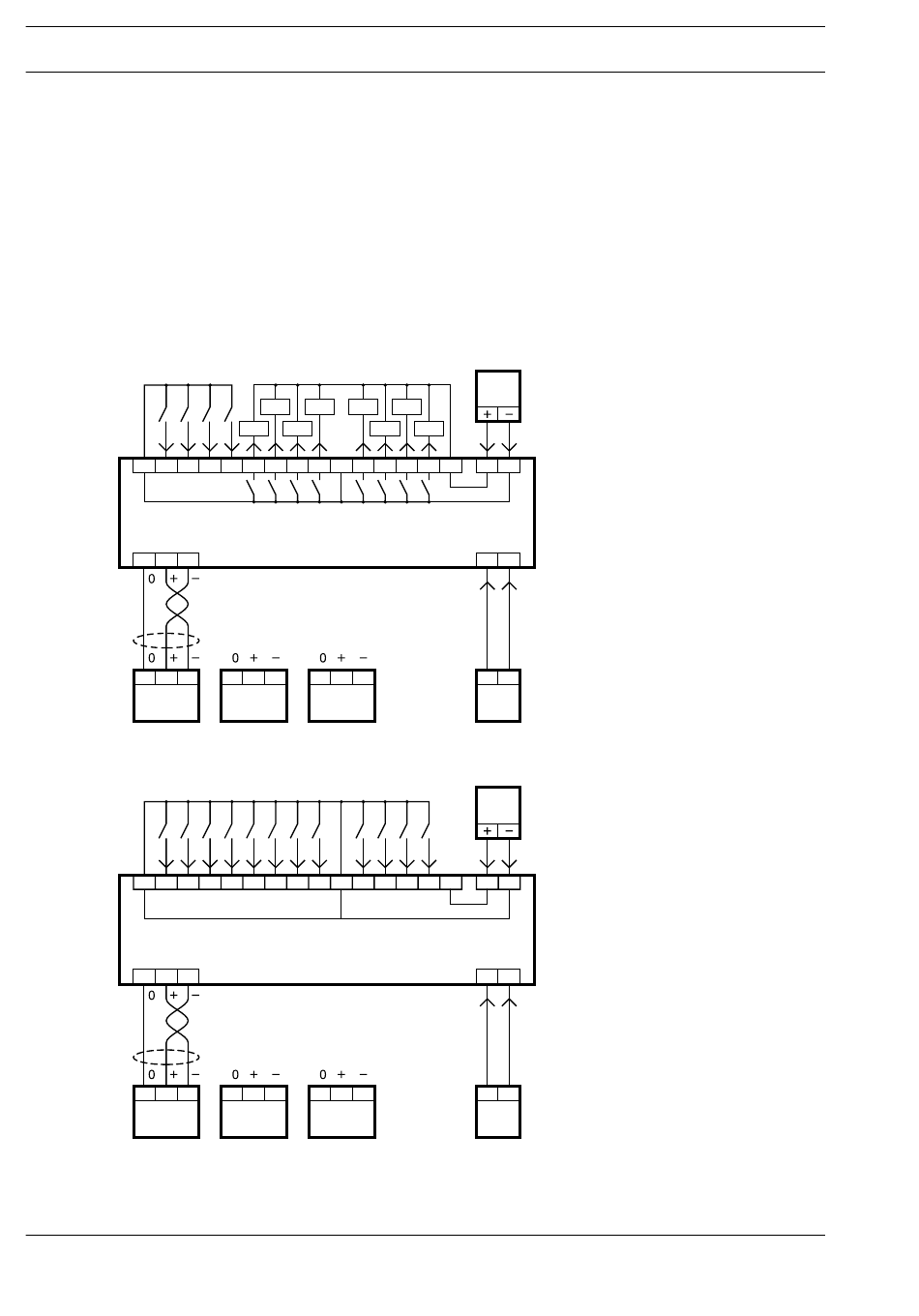

Exemple de raccordement 4 EB (K1..K4), 8 SB (K5..K12)
K1 K2 K3 K4 K5 K6 K7 K8
1
2
3
38 39 40
38 39 40
CAN
DDC3000
Exemple de raccordement 12 EB (K1..K12)
K1 K2 K3 K4 K5 K6 K7 K8
1
2
3
38 39 40
38 39 40
CAN
DDC3000
A
K9 K10 K11 K12
4
5
6
7
8
9 10 11 12 13 14 15
18 19 20
38 39 40
/
CAN1
/
CAN2
DDC4000
DDC4000
K9 K10 K11 K12
4
5
6
7
8
9 10 11 12 13 14 15
18 19 20
38 39 40
/
CAN1
/
CAN2
DDC4000
DDC4000
Description du produit
24V=
36 37
24 0
24 0
24V~
24V=
36 37
24 0
24 0
24V~
Date de parution 2014-10-23
Page 4 / 8
