Date de parution 2008-11-18
Description du produit

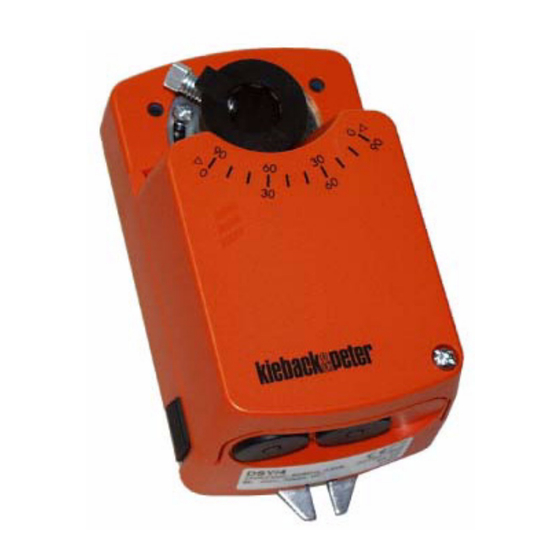

DS24/4..32 Actionneurs rotatifs
Application
Les actionneurs rotatifs DS24/4, DS24/8, DS24/16, DS24/24
et DS24/32 à pilotage par signal 2 points ou 3 points sont
utilisés pour déplacer les volets d'air d'installations CVC.
Les entraînements sont équipés d'un adaptateur universel et
sont installés directement sur l'axe des volets.
Sommaire
Informations importantes concernant la sécurité du produit ..................................................................................2
Article.....................................................................................................................................................................3
Caractéristiques techniques ................................................................................................................................3
Accessoires .........................................................................................................................................................3
Dimensions ..........................................................................................................................................................4
Raccordement .....................................................................................................................................................4
Montage et installation...........................................................................................................................................5
Mise en service......................................................................................................................................................6
Réglage du sens de rotation et limitation de l'angle de rotation DS24/4 .............................................................6
Réglage du sens de rotation DS24/8..32.............................................................................................................7
Limitation de l'angle de rotation DS24/8..32 ........................................................................................................9
Réglage du contact auxiliaire DS24/4..32/E ......................................................................................................10
