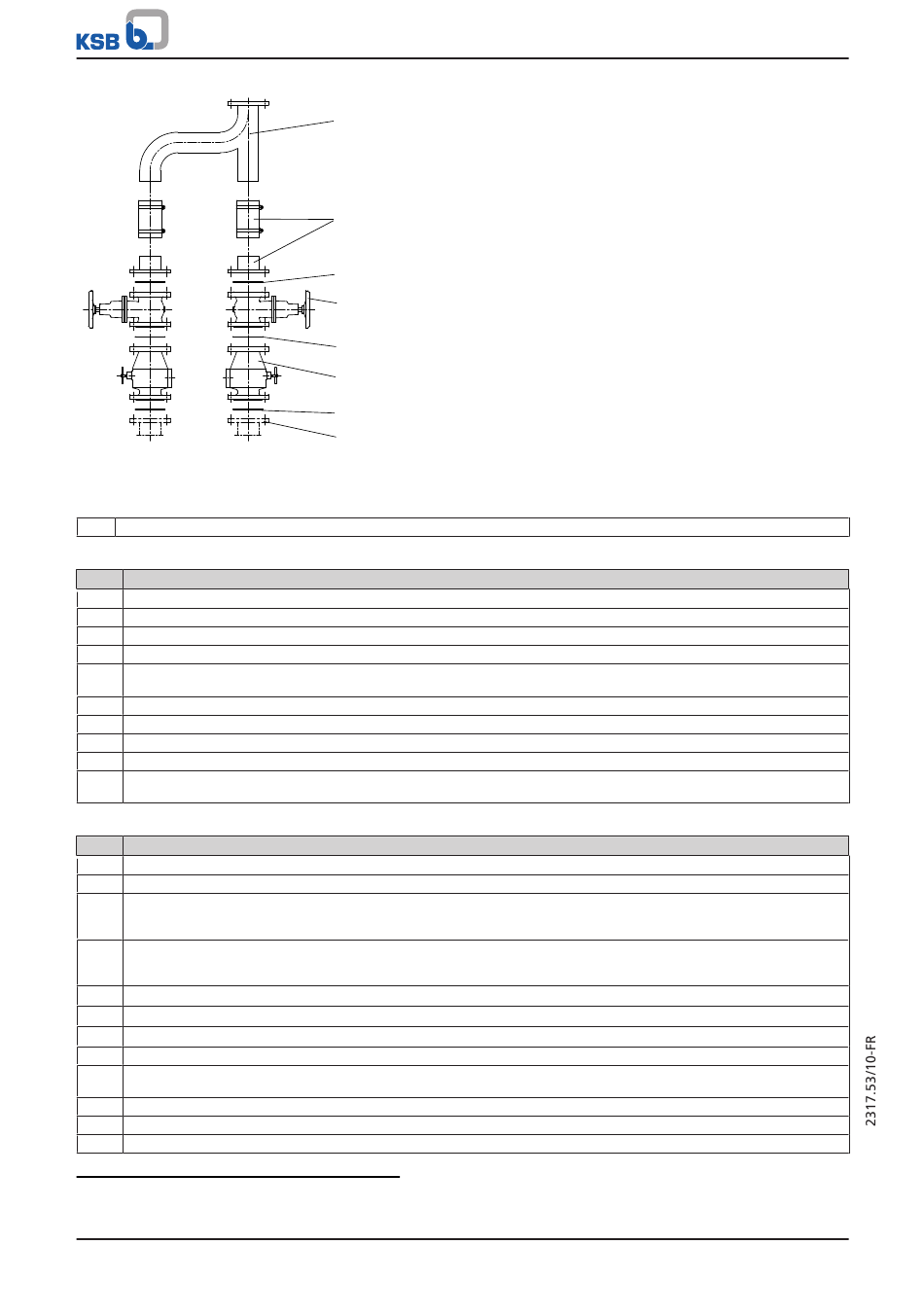

Ill. 8: Tuyauterie de refoulement Compacta UZ, ZF, ZK
1
Coude à bride
Tableau 29: Éléments compris dans l'étendue de la fourniture de Compacta UZ, ZF, ZK
Code
Désignation
P1
Réservoir collecteur
P2
Pompe à eaux usées
P3
Manchon flexible DN 150 (amenée)
P4
Manchon flexible avec colliers de serrage (ventilation)
4)
Manchon flexible pour la tuyauterie de refoulement, comprenant bride à collerette, tuyau flexible en caoutchouc avec
P5
renforcement textile
P6
Manchon flexible (pompe manuelle à membrane)
P7
Coude à bride
P33
Manchon flexible entre réservoir collecteur / pompe DN 100, tuyau flexible en caoutchouc avec renforcement textile
E1
Capteur de niveau analogique pour pompes et buzzer d'alarme
E3
Coffret de commande électronique avec circuit d'alarme et de recharge intégré, avec pile rechargeable haute qualité et
buzzer d'alarme
Tableau 30: Accessoires Compacta UZ, ZF, ZK
Code
Désignation
P3
Manchon flexible avec colliers de serrage DN 200 (amenée)
P8
Bride à collerette
P9.1
Manchon à bride (raccordement de tuyaux en fonte ductile)
DN 150 pour diamètre extérieur de tuyau 170 mm
DN 200 pour diamètre extérieur de tuyau 222 mm
P9.2
Adaptateur à bride (raccordement de tuyaux en matériaux différents)
DN 150 pour diamètre extérieur de tuyau 158,2 - 181,6 mm, L = 105 mm
DN 200 pour diamètre extérieur de tuyau 189,0 - 212,0 mm, L = 145 mm
4)
Clapet de non-retour
P10
4)
Robinet-vanne
P11
4)5)
Kit d'accessoires de montage
P12
P13
Tuyau culotte avec accessoires de montage
5)
Bride d'adaptation DN 80/100 ou DN 100/150, pour le passage à une section plus grande de la tuyauterie de refoulement
P13.1
(montage derrière le tuyau culotte)
P14
Pompe manuelle à membrane
P15
Robinet à trois voies
P16
Pompe de relevage automatique Ama-Drainer ... SE/SD
4
Pour la tuyauterie de refoulement, deux pièces/kits sont fournis et nécessaires.
5
Ne figure pas sur le plan.
Compacta UZ, ZF, ZK
26
P13
DN 80
DN 100
P5
DN 80
DN 100
P12
P11
DN 80
DN 100
P12
P10
DN 80
DN 100
P12
1 DN 80
DN 100
Bâtiment : Relevage
