Commutateurs WebView
Root Port. Indique le port racine de l'instance sélectionnée.
Root Path Cost. Indique le coût de chemin de l'instance sélectionnée.
Bridge ID. Indique l'ID de pont de l'instance sélectionnée.
Remaining Hops. Indique le nombre de tronçons restant à franchir jusqu'à la destination suivante.

Onglet Spanning Tree - MSTP Interface Settings

Les administrateurs réseau peuvent affecter des paramètres d'interface MSTP via l'écran MSTP Interface Settings.
L'écran MSTP Interface Settings contient les champs suivants :
Instance ID. Répertorie les instances MSTP configurées sur le périphérique. La plage valide est comprise entre 0 et 15.
Interface. Indique l'interface pour laquelle les paramètres MSTP sont affichés. Les valeurs de champ possibles
sont les suivantes :
• Port. Indique le port pour lequel les paramètres MSTP sont affichés.
• LAG. Indique le LAG pour lequel les paramètres MSTP sont affichés.
Port State. Indique si le port est activé pour l'instance spécifique.
Type. Indique si le port est un port point à point ou un port connecté à un concentrateur. Les valeurs de champ
possibles sont les suivantes :
• Boundary Port. Indique que le port est un port frontière. Un port frontière relie des ponts MST à un réseau
LAN au sein d'une région périphérique. Si le port est un port frontière, cela permet également d'indiquer si
le périphérique situé à l'autre extrémité de la liaison fonctionne en mode RSTP ou STP.
• Master Port. Indique que le port est un port maître. Un port maître permet d'obtenir une connectivité
entre une région MSTP et la racine CIST périphérique.
• Internal. Indique que le port est un port interne.
Role. Indique le rôle de port affecté par l'algorithme STP pour les chemins STP. Les valeurs de champ possibles
sont les suivantes :
• Root. Indique le chemin dont le coût est le moins élevé pour l'acheminement de paquets à destination du
périphérique racine.
• Designated. Indique le port ou le LAG via lequel le périphérique désigné est connecté au réseau LAN.
Chapitre 5 : Utilisation de l'utilitaire Web pour la configuration
Onglet Spanning Tree - MSTP Interface Settings

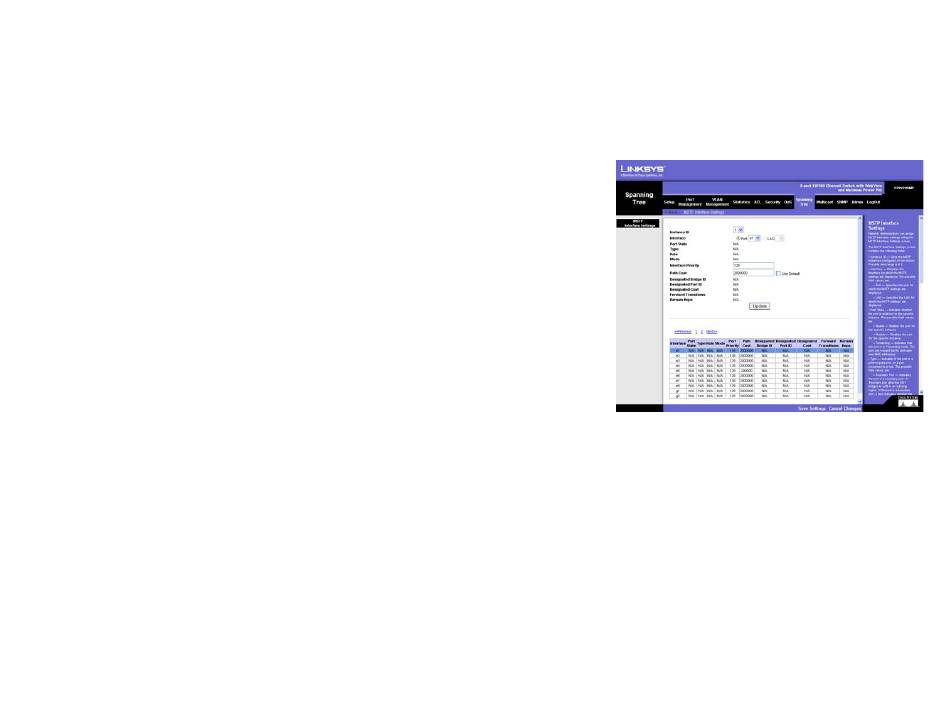

Figure 5-52 : Spanning Tree - MSTP Interface Settings

73
