Chapitre 3 : Connexion du commutateur

Présentation
Ce chapitre explique comment connecter des périphériques réseau au commutateur. Pour un exemple de
configuration de réseau type, voir le schéma d'application représenté ci-dessous.
Modem
Routeur
Internet câble/DSL

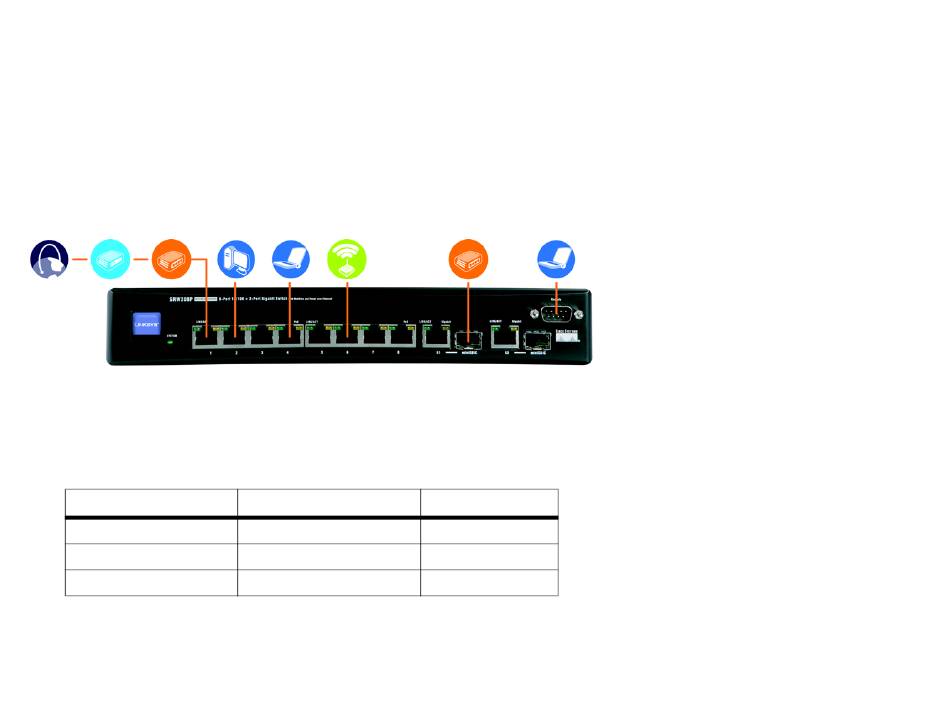

Figure 3-1 : Configuration de réseau type pour le modèle SRW208P
Lorsque vous connectez vos périphériques réseau, assurez-vous qu'ils n'excèdent pas les distances de câblage
maximales indiquées dans le tableau suivant :
Tableau 1 : Distances de câblage maximales
De
Commutateur
Concentrateur
Commutateur ou concentrateur
*Un concentrateur fait référence à tout type de concentrateur 100 Mbits/s, y compris les concentrateurs
ordinaires et les concentrateurs empilables. Un concentrateur 10 Mbits/s connecté à un autre concentrateur
10 Mbits/s peut couvrir une distance jusqu'à 100 mètres.
Chapitre 3 : Connexion du commutateur
Présentation
Ordinateur Ordinateur
Point
de bureau portable
d'accès
10/100 10/100
sans fil
Vers
Commutateur ou concentrateur*
Concentrateur
Ordinateur
Liaison montante par Ordinateur
fibre optique vers le portable de
commutateur l'administrateur

Distance maximale

100 mètres
5 mètres
100 mètres
11
