Commutateurs WebView
Onglet QoS - Basic Mode
L'écran Basic Mode contient les champs suivants :
Trust Mode. Affiche le mode Trust. Si la balise CoS et la balise DSCP d'un paquet sont mappées à des files
d'attente différentes, ce mode détermine la file d'attente à laquelle le paquet est affecté. Les valeurs possibles
sont les suivantes :
• CoS. Définit le mode Trust pour les classes de service sur le périphérique. Le mappage CoS détermine la
file d'attente de paquets.
• DSCP. Définit la valeur DSCP pour le mode Trust sur le périphérique. Le mappage DSCP détermine la file
d'attente de paquets.
Onglet QoS - Advanced Mode
Le mode QoS avancé contient des règles de spécification de classement de flux et inclut l'affectation d'actions de
règles de gestion de bande passante. Ces règles prennent comme base les listes de contrôle d'accès (voir
l'onglet Access Control).
Les ACL basées MAC et les ACL basées IP peuvent être regroupées en structures plus complexes appelées
stratégies. Les stratégies peuvent s'appliquer à une interface. Les ACL correspondantes sont appliquées à la
séquence dans laquelle elles apparaissent au sein de la stratégie. Une seule stratégie peut être associée à un port.
En mode QoS avancé, les ACL peuvent être appliquées directement à une interface dans Security - ACL Binding.
Toutefois, une stratégie et une ACL ne peuvent pas être appliquées simultanément à une interface.
Après avoir affecté des paquets à une file d'attente spécifique, les services tels que la configuration de files
d'attente de sortie pour la planification ou le profil de configuration de sortie pour la taille de rafale de données, le
CIR ou le CBS par interface ou par file d'attente peuvent être appliqués.
Out of Profile DSCP Assignments. Ce bouton permet d'ouvrir l'écran Out of Profile DSCP.
Écran Out of Profile DSCP
DSCP In. Affiche la valeur DSCP In.
DSCP Out. Affiche la valeur DSCP Out actuelle. Vous pouvez sélectionner une nouvelle valeur dans le menu déroulant.
Le bouton Policy Settings permet d'ouvrir l'écran Policy Name.
Chapitre 5 : Utilisation de l'utilitaire Web pour la configuration
Onglet QoS - Basic Mode

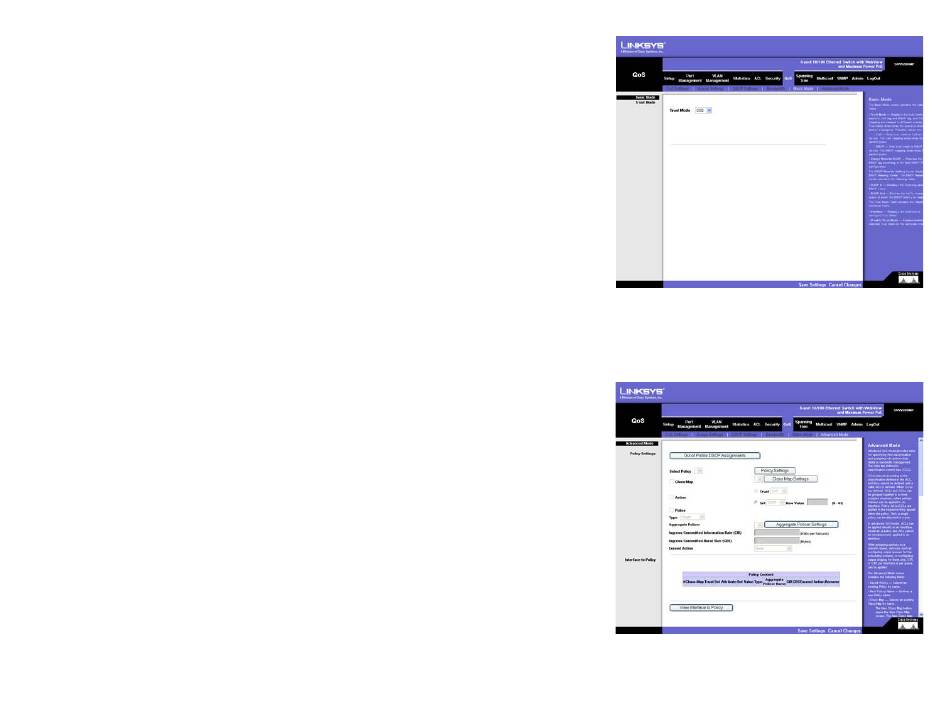

Figure 5-40 : QoS - Basic Mode
Figure 5-41 : QoS - Advanced Mode
64
