Srw208G - Panneau Avant; Figure 2-2 : Panneau Avant Du Modèle Srw208G; Chapitre 2 : Présentation Du Commutateur Srw208G - Panneau Avant - Cisco Systems Linksys SRW208 Guide De L'utilisateur

Commutateurs WebView
Ports
1-8 Le commutateur est équipé de 8 ports de réseau Ethernet à détection automatique qui
utilisent des connecteurs RJ-45. Les ports Fast Ethernet prennent en charge des vitesses
de réseau de 10 ou 100 Mbits/s. Ils peuvent fonctionner en mode semi-duplex et full-
duplex. La technologie de détection automatique permet à chaque port de détecter
automatiquement la vitesse du périphérique connecté (10 ou 100 Mbits/s) et d'ajuster sa
vitesse et la transmission duplex en conséquence.
Console Le port Console est l'emplacement permettant de connecter un câble série au port série
d'un ordinateur en vue d'une configuration à l'aide du programme HyperTerminal de votre
ordinateur. Reportez-vous au Chapitre 4 : Utilisation de l'interface de la console pour la
configuration pour plus d'informations.

SRW208G - Panneau avant

Les DEL et les ports du commutateur sont situés sur le panneau avant.

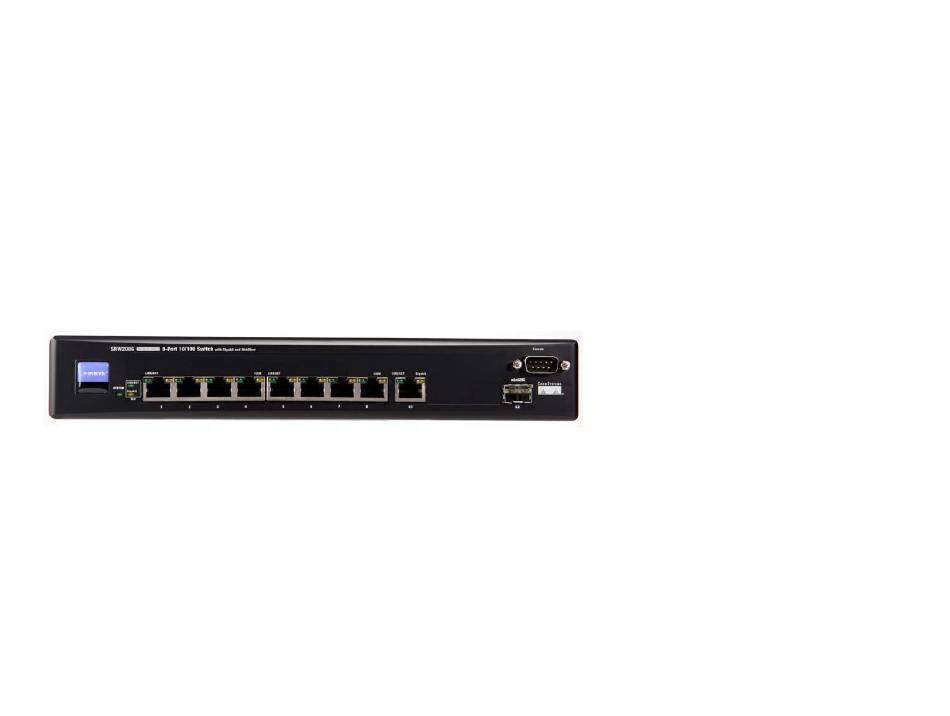

Figure 2-2 : Panneau avant du modèle SRW208G
DEL
System Vert. La DEL SYSTEM s'allume lorsque le commutateur est mis sous tension.
Link/Act Vert. La DEL LINK/ACT s'allume pour indiquer un lien réseau fonctionnel à travers le port
correspondant (1 à 8, G1 ou G2) avec un périphérique relié. Elle clignote pour indiquer que
le commutateur envoie et reçoit des données de manière active à travers ce port.
100M Orange. La DEL 100M s'allume pour indiquer une connexion à 100 Mbits/s sur le port
correspondant (1 à 8).
Gigabit Orange. La DEL Gigabit s'allume pour indiquer une connexion Gigabit sur le port RJ-45
correspondant (G1) ou sur le port miniGBIC (G2).
Chapitre 2 : Présentation du commutateur
SRW208G - Panneau avant
