3.3. Paramétrage des cavaliers
Certaines fonctions, moins utilisées, sont modifiables par des cavaliers situés sur la carte électronique à l'intérieur du détec-
teur. Il s'agit du mode Directionnel (détection du sens de passage du véhicule).
3.3.1. Ouverture du boîtier du DP230
3.3.2. Mode Directionnel
Ce mode permet de détecter le sens de passage du véhicule. Pour ce faire, il faut installer 2 boucles l'une derrière l'autre, écar-
tées d'un mètre, reliées au détecteur DP230. En fonction du sens de passage du véhicule, le détecteur collera l'un ou l'autre
relais de sortie.
Le cycle se déroule de la manière suivante :
-
le véhicule attaque la boucle 1 : rien ne se passe,
-
le véhicule est toujours sur la boucle 1 et attaque la boucle 2 : la sortie relais n°1 est activée,
-
le véhicule libère la boucle 2 : le relais de la sortie 1 est relâché.
Sens de passage
De boucle 1 vers boucle 2
De boucle 2 vers boucle 1

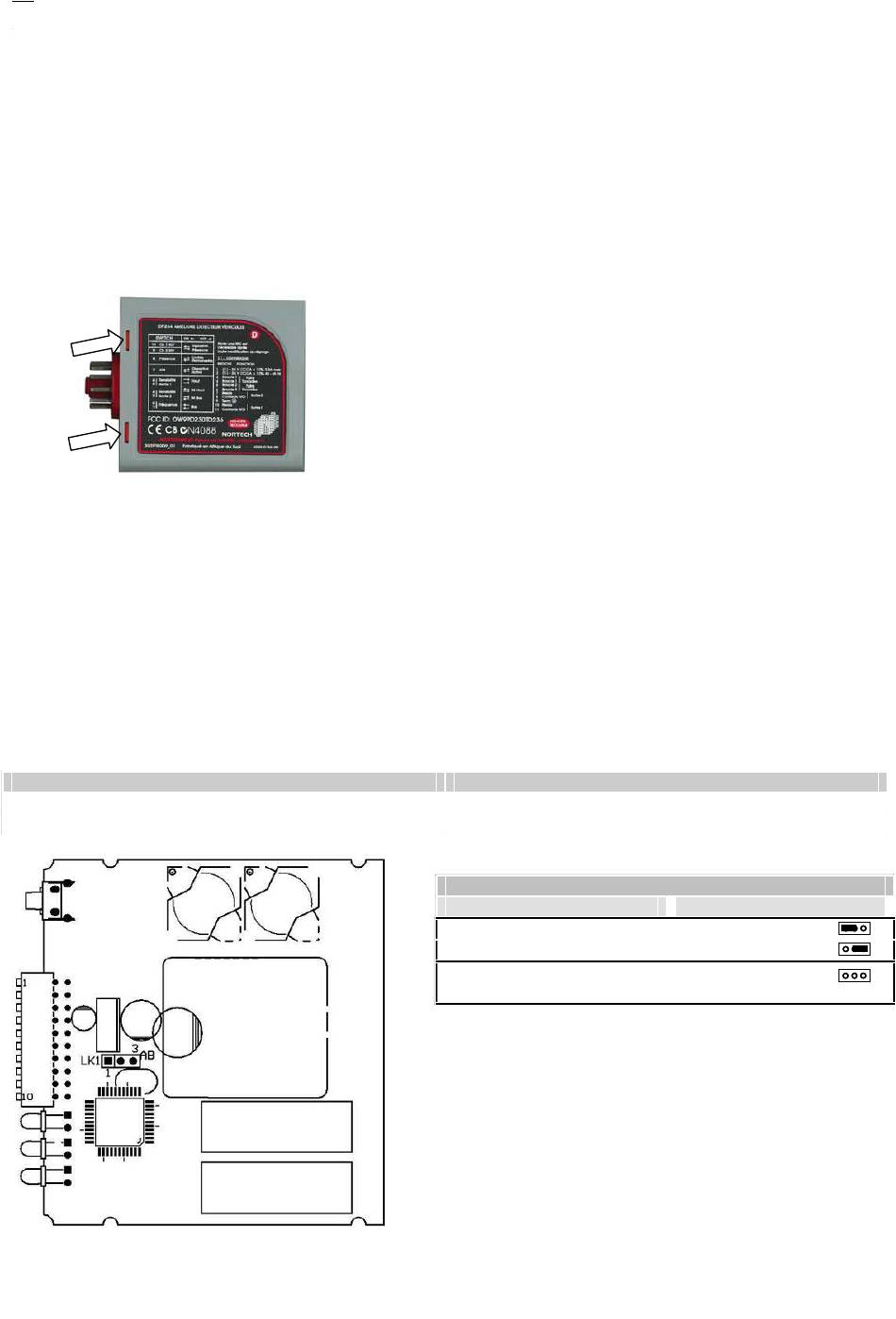

• Glissez un petit tournevis plat entre le côté du boîtier et le fond du
détecteur.
• Ecartez DELICATEMENT le flan et tirez sur le fond pour libérer
l'ergot de blocage.
• Répétez la même manipulation pour l'ergot du bas.
• Lorsque le fond est dégagé, tirez doucement sur le connecteur et sortez
la carte qui est guidée par des glissières dans le boîtier.
• Pour le remontage, refaites les opérations en ordre inverse.
• Pour le remontage, refaites les opérations en ordre inverse.
Relais de sortie activé
Relais de sortie 1
Relais de sortie 2
Mode de fonctionnement
Directionnel Présence
Directionnel Impulsion
Mode normal (non
directionnel)
En mode Présence, le contact du relais de sortie reste activé tant
que le véhicule est positionné au dessus de la seconde boucle.
En mode impulsion, le contact du relais se ferme pendant
150ms lors de l'attaque de la deuxième boucle.
Le détecteur DP230 est paramétré par défaut en mode 2 canaux
séparés.
Choix Présence ou Impulsion
Position des cavaliers
Cavalier LK1 à gauche
Cavalier LK1 à droite
Cavalier non installé
