5.3.2. Calcul de la boucle
Périmètre de la boucle
Le périmètre doit être compris entre 3 et 20m.
Pour une voie classique un périmètre de 5 à
6m est conseillé. Le périmètre ne doit jamais
excéder 30m. La surface de la boucle ne peut
2
être inférieure à 1m
ni supérieure à 30m
La boucle doit être de forme rectangulaire, le
côté le plus long perpendiculaire au sens de
circulation. La largeur conseillée est de 1m.
Typiquement, la longueur de la boucle est
égale à la largeur de la voie, en retranchant
0,3m de chaque côté.
Par exemple, pour une route de 4m de large, la
longueur sera de 4-0,3-0,3=3,40m.

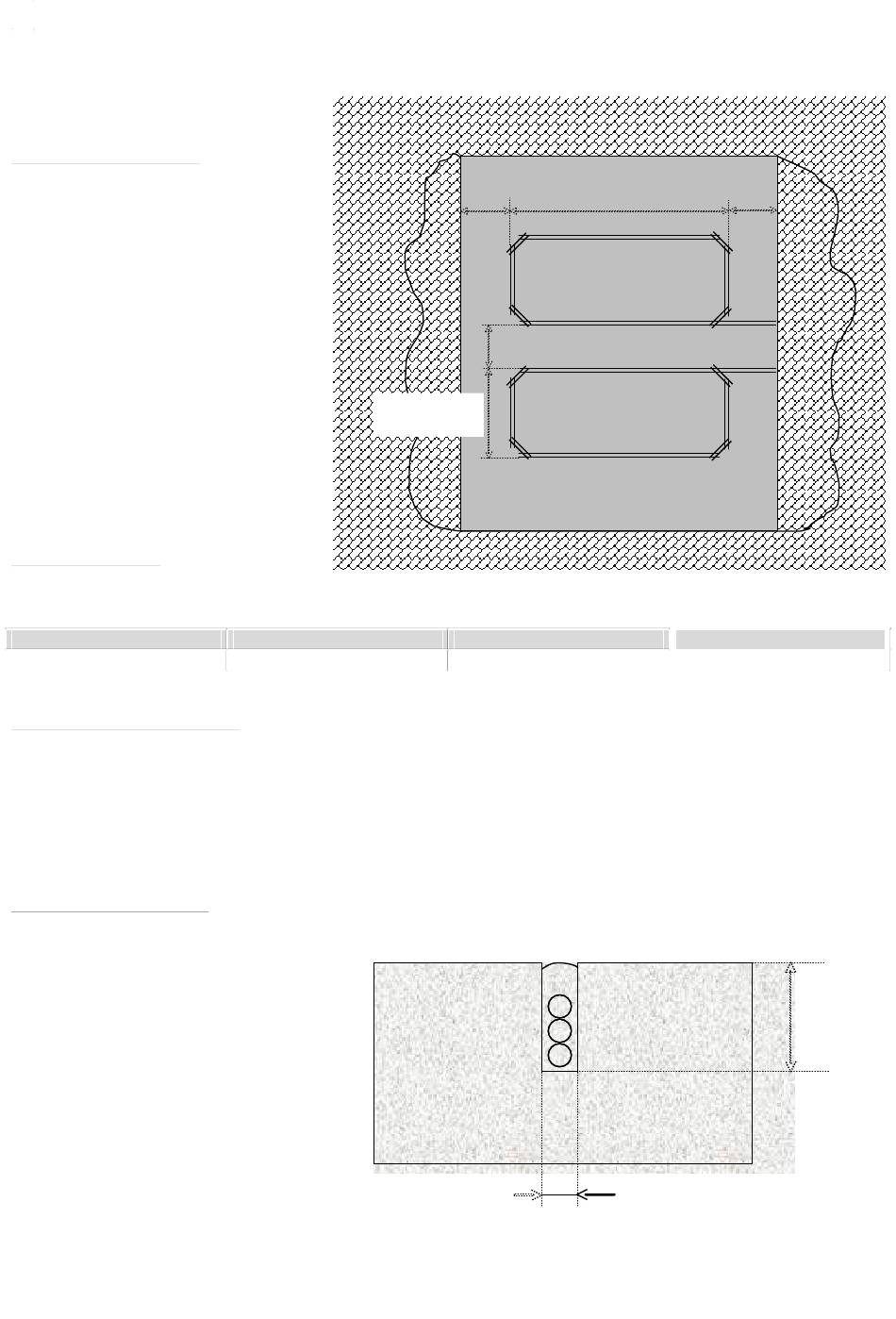

L'exemple à côté montre le positionnement de
2 boucles raccordées à 2 détecteurs différents.
Nombre de spires
Le nombre de spire dépend du périmètre choisi :
Périmètre
Nombre de spires
Queue de boucle ou feeder
Le feeder est le câble de jonction entre la boucle et le détecteur. Il est constitué du même câble que la boucle, soit une paire
cuivre multibrins isolée de section minimum 1,5mm
Idéalement, le feeder ne devrait pas dépasser 15m de long. Il est néanmoins possible d'aller jusqu'à une distance maximum de
100m. La sensibilité de la boucle diminue progressivement avec l'augmentation du feeder. Il est donc prudent de prévoir un
feeder le plus court possible.
Il est possible de compenser en rajoutant une spire ou deux à la boucle, en cas de grande longueur de feeder.
Installation de la boucle
La boucle doit être insérée dans une saignée
de 10 à 15mm de large, et d'une profondeur
de 30 à 40mm. Cette saignée peut être réali-
sée à la disqueuse. La saignée sera ensuite
rebouchée avec du ciment rapide, une résine
epoxy noire, ou un mastic bitumeux.
Les angles de la saignée doivent être cassés
pour éviter une détérioration du câble.
2
.
Typiquement
Inférieur à 5m
4 spires
2
et torsadé à raison de 20 spires par mètres.
Surface de la route
Rebouchage
de la saignée
0,30m 0,30m
Largeur de la voie – 0,60m
2m conseillés
Coins coupés à 45° pour
éviter la détérioration des
1m
câbles
De 5 à 10m
3 spires
4mm
Sens de circulation
De 10 à 20m
2 spires
3 spires de
câble
Page 14
30 à 50mm
